Система мониторинга окружающей среды EMU с питанием 220 В переменного тока и интерфейсом RS232

19-дюймовая система мониторинга окружающей среды для установки в стойку, питание 220 В переменного тока или 48 В постоянного тока

1. Обзор продукта

Блок мониторинга окружающей среды - это сетевой хост мониторинга, разработанный для интегрированных сетевых помещений, который объединяет мониторинг ИБП и расширенные параметры электропитания. Принимая популярный дизайн для установки в 19-дюймовую стойку, поддерживая питание 220 В переменного тока или 48 В постоянного тока, поддерживая более 12-канальные переключающие значения, многоканальный релейный выход управления и расширение температуры и влажности окружающей среды, с функциями мониторинга и управления SMS, более безопасный и надежный. Это будет лучший выбор для современных помещений без дежурного персонала.

2. Особенности продукта

1. Рабочее питание: поддержка питания переменного тока 220 В или постоянного тока 48 В, более широкое применение.

2. Универсальный интерфейс RS232: синхронный сбор данных в реальном времени с ИБП.

3. Удаленный сетевой мониторинг SNMP: с сетевым интерфейсом и интуитивно понятным отображением веб-страницы для удаленного мониторинга.
4. Интегрированный мониторинг Modbus: С интерфейсом 485, используя популярный протокол modbus, он может реализовать интегрированный мониторинг вне сетевой комнаты, формировать синхронный мониторинг данных одной комнаты или нескольких комнат, а также опциональный 7-дюймовый сенсорный экран в качестве дисплея.

5. 6-канальный релейный выход управления: гибкий интерфейс управления выходом, который может реализовать управление выходом питания и пассивный режим переключения, например, управление вентилятором, кондиционером и другими соответствующими устройствами переключения питания.

6. 15-канальное обнаружение входного значения переключения: Может использоваться для мониторинга различного оборудования окружающей среды в помещении, такого как дым, затопление, контроль доступа, дверные магниты и т. д.

7. Интерфейс взаимодействия человек-компьютер: широкоэкранный ЖК-дисплей упрощает пользователям подтверждение настроек параметров и работы системы.

8. Функция светодиодной индикации: более интуитивное понимание рабочего состояния оборудования GSM на месте.

9. 4 аналоговых значения: могут использоваться с различными передатчиками для достижения обнаружения мощности, температуры, давления и других аспектов; диапазон входного сигнала: 0-5 В.

10. Встроенный GSM-модуль: Поддержка двухдиапазонного GSM, 900/1800 МГц; реализация функции удаленной SMS-сигнализации через SMS.

11. Поддержка более широкого спектра протоколов ИБП: APC, MGE, Eaton, SANTAK, KSTAR, KELONG и многие другие отечественные и зарубежные бренды.

3. Требования к установке и конфигурации

1. ИБП с интерфейсом связи RS-232;

2. Компьютер (с правами администратора) с интерфейсом связи RS-232 и сетевым адаптером Ethernet 10M/100M для первоначальной настройки параметров;

3. полная сетевая среда;

4. Серия опций расширения функций для сетевого мониторинга, мониторинга и управления питанием ИБП и окружающей средой компьютерного зала и периферийными устройствами (опционально).

4.Описание панели и определение портов подключения

Передняя панель:

• POWER: выключатель питания;

• P: Горит постоянно во время нормальной работы；

• R: Индикатор работы; мигает один раз в секунду во время нормальной работы;

• S: Индикатор состояния отправки SMS; горит постоянно, когда устройство находится в режиме ожидания, и мигает, когда устройство занято;

• E: Индикатор GSM-модуля; мигает при запуске и начинает успешно мигать каждые две секунды;

• RESET: кнопка сброса; длительное нажатие более 3 секунд для сброса GSM-модуля.

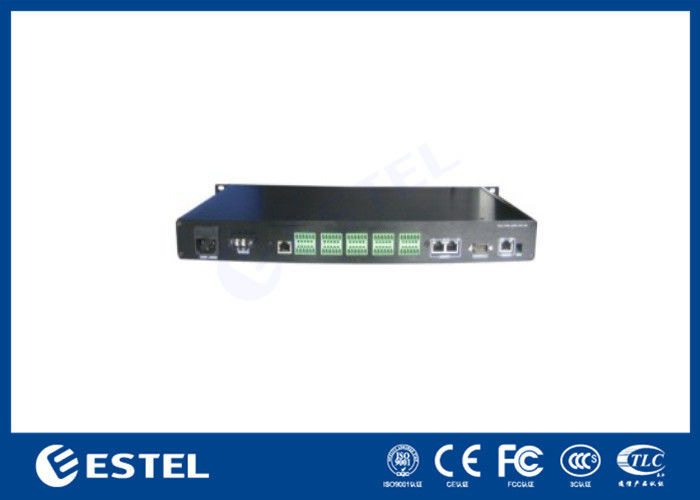

Задняя панель:

• AC220V-50(60)Hz : Вход переменного тока 220 В (опционально)

• DC48V/2.5A : Вход постоянного тока 48 В (опционально)

• RS485/EXT: Порт связи RS485, используется для расширения мониторинга температуры и влажности окружающей среды или другого устройства;

• RS232/Device: Интерфейс последовательной связи для настройки параметров и запроса информации об ИБП с ПК;

• Ethernet : Интерфейс Ethernet UTP 10/100M RJ45;

• Default: Настройка IP; восстановить IP по умолчанию, когда NO.1 переведен в нижнее положение.
