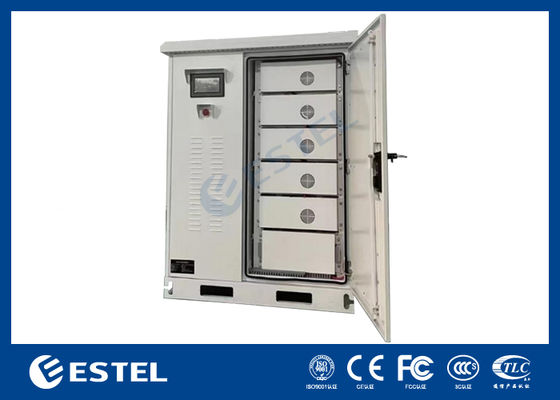

Наружная интегрированная система накопления энергии 100 кВт/215 кВтч для экономии электроэнергии в сети и солнечной фотоэлектрической энергии

Интегрированная система накопления энергии 100 кВт/215 кВтч для экономии электроэнергии в сети и солнечных панелей PV фотоэлектрической энергии

1. Введение в систему

Интегрированная система накопления энергии с воздушным охлаждением 100 кВт/215 кВтч представляет собой систему накопления энергии, состоящую из литий-железо-фосфатных аккумуляторов 280 Ач. Она имеет широкий спектр применения в электросетях и реализует сглаживание пиков и заполнение провалов, управление спросом на электроэнергию, аварийное электроснабжение и т. д.

2. Преимущества

1) Приняв интегрированную конструкцию и управление одним кластером, решается проблема циркуляции между батареями и эффект бочки, что значительно повышает безопасность системы и емкость разряда в течение всего жизненного цикла продукта;

2) Высокая интеграция упрощает конструкцию, одновременно снижая стоимость системы;

3) Может реализовать диверсифицированную систему пожарной защиты: стандартная конфигурация включает в себя детектор композитного газа и аэрозоль с регулируемой температурой;

4) Самостоятельно разработанная система управления и эксплуатации: набор программных систем, разработанных независимо на основе эксплуатационных требований.

3. Структура системы

4. Список оборудования системы

5. Технические параметры

6. Подробное введение

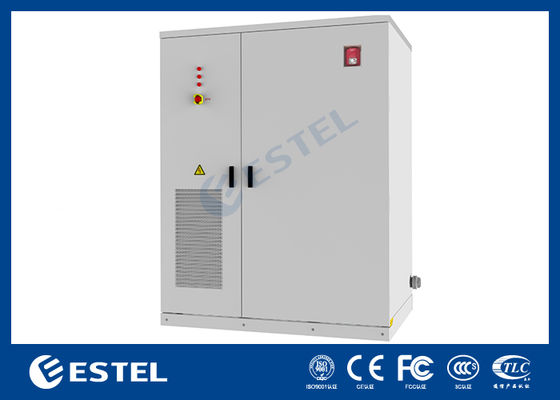

1) Общие сведения

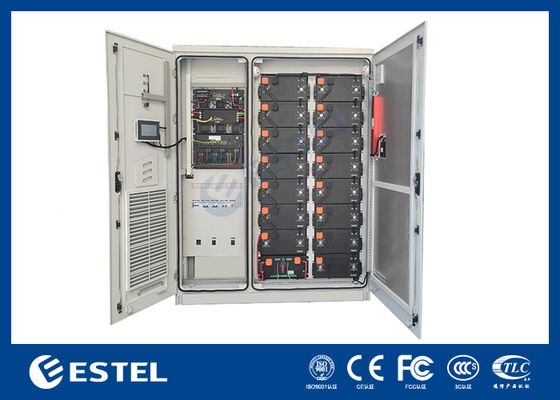

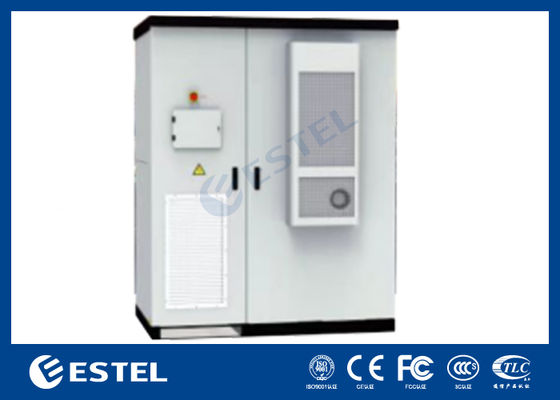

Это стандартизированная система накопления энергии с номинальной емкостью 215 кВтч на шкаф. Она включает в себя аккумуляторный отсек, высоковольтный блок, инвертор накопления энергии, STS, систему контроля температуры, систему пожарной защиты, блок распределения питания, BMS (система управления батареями) и систему управления энергией EMS, а также поддерживает функцию APP.

Продукт подходит для наружной установки, обладает высокой экологической адаптивностью, гибкой установкой, поддерживает несколько шкафов и удобен для расширения; в основном используется для сглаживания пиков и заполнения провалов на промышленных и коммерческих объектах, снижает нагрузку на сеть и экономит расходы на электроэнергию.

Продукт работает в сетевом режиме. PCS использует трехфазную трехфазную систему. Необходимо подключить N-фазу со стороны сети к N-ряду в шкафу, чтобы обеспечить вспомогательное питание переменного тока 220 В для шкафа. Электрическая принципиальная схема выглядит следующим образом:

2) Электрическая принципиальная схема

3) Аккумуляторный отсек

В изделиях серии RYZ100215AF используются элементы LFP 3,2 В/280 Ач, и каждый аккумуляторный отсек содержит 16 элементов, сгруппированных в режиме 1P16S.

4) Аккумуляторные элементы

Система оснащена новыми литиевыми батареями LFP (3,2 В/280 Ач), отличающимися высокой удельной энергией, длительным сроком службы, низкой стоимостью, безопасностью и отсутствием загрязнения. Они широко применяются в системах накопления энергии.

5) Кластер батарей

Кластер батарей - это блок, состоящий из нескольких аккумуляторных блоков, соединенных определенным электрическим способом, включая аккумуляторные стойки, аккумуляторы накопления энергии, цепи питания и отбора проб, электрические интерфейсы и другие компоненты. Один шкаф состоит из 15 аккумуляторных блоков 1P16S и инвертора накопления энергии мощностью 100 кВт для формирования интегрированного шкафа накопления энергии с воздушным охлаждением на основе литий-железо-фосфата с функциями зарядки и разрядки. Номинальная емкость шкафа составляет 215 кВтч.

6) Система преобразования энергии (PCS)

Система преобразования энергии (PCS) контролирует процесс зарядки и разрядки системы аккумуляторных батарей накопления энергии, выполняет преобразование переменного/постоянного тока и напрямую подает питание на нагрузки переменного тока, когда отсутствует питание от сети. PCS состоит из двунаправленного преобразователя постоянного/переменного тока, блока управления и т. д. Контроллер PCS получает инструкции управления от фона через связь и управляет преобразователем для зарядки или разрядки батареи в соответствии со знаком и размером инструкции по питанию, тем самым регулируя активную и реактивную мощность электросети. Контроллер PCS взаимодействует с BMS через интерфейс RS-485 для получения информации о состоянии аккумуляторного блока, что позволяет реализовать защищенную зарядку и разрядку батареи и обеспечить безопасную работу батареи.

7) Система управления батареями (BMS)

BMS использует 2-слойную архитектуру. Каждая система управления батареями состоит из блока управления батареями (BMU) и блока управления батареями (BCU). Система BMS имеет такие функции, как высокоточное обнаружение и отчетность аналоговых сигналов, аварийная сигнализация, загрузка и хранение, защита батареи, настройка параметров, пассивная балансировка, калибровка SOC аккумуляторного блока, управление правами доступа к учетной записи и паролем, а также взаимодействие информацией с другими устройствами.

8) Блок управления батареями (BMU)

Ведомый блок управления BMU реализует мониторинг состояния батареи в режиме реального времени путем точного сбора напряжения и температуры каждой отдельной батареи. Модуль имеет надежную функцию передачи данных и может взаимодействовать с главным блоком управления системой управления батареями или другим необходимым оборудованием во время работы системы.

9) Блок управления батареями (BCU)

Главный блок управления BCU является ядром управления системой управления батареями. Он обнаруживает напряжение и температуру аккумуляторных элементов, общаясь с ведомыми блоками управления, и обнаруживает внешние параметры, такие как общее напряжение аккумуляторного блока, ток зарядки и разрядки и сопротивление изоляции от земли. Он оценивает и контролирует внутреннее состояние литиевой батареи (емкость, SOC, SOH и т. д.) в соответствии с соответствующими алгоритмами. На этой основе он реализует управление зарядкой и разрядкой, тепловое управление, обнаружение изоляции, управление балансировкой отдельных элементов и аварийную сигнализацию аккумуляторного блока; он может обмениваться данными с PCS, EMS, интерфейсом человек-машина и другими устройствами через шину связи и общаться с BMU через последовательную цепь.
