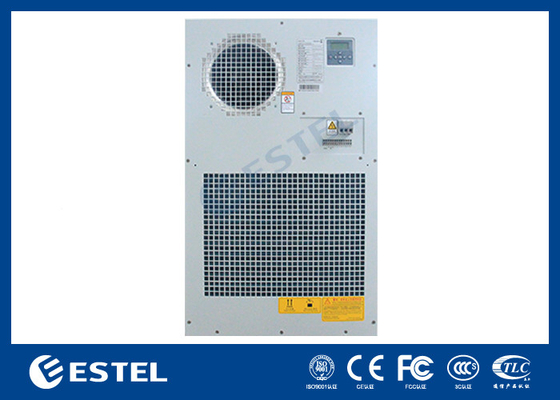

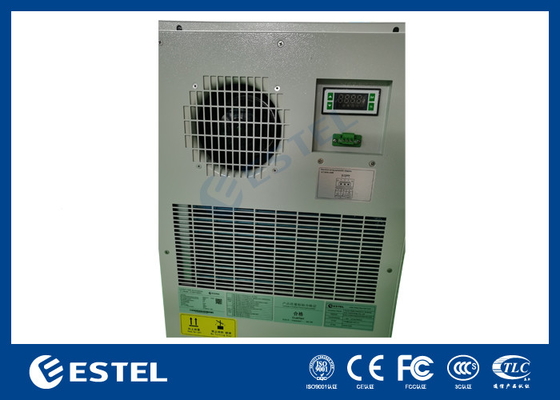

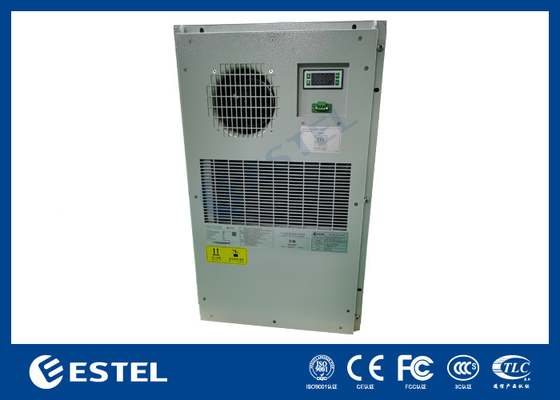

MGA3000/E1 Внешний телекоммуникационный кабинет с 3000 Вт переменным питанием, IP55, 220 В

1.1. Преамбула

В данном руководстве приведено руководство по установке, эксплуатации, работе и регулярному обслуживанию кондиционера.Пожалуйста, внимательно прочитайте руководство перед использованием и следуйте инструкциям и примечаниям..

Примечание: Все операции данного продукта должны выполняться профессиональными инженерами.

1.2. Введение продукта

Кондиционер является одним из видов холодильного продукта, самостоятельно разработанного для шкафа. Он применим в месте, где внутреннее тепло шкафа очень велико,внутреннее электронное оборудование чувствительно к температуре окружающей среды и должно быть полностью изолировано внутри и снаружи;. Этот продукт имеет множество функций, высокую надежность и имеет особенность, что он может начать работу без сложной отладки после включения.

Вентилятор в внутреннем цикле воздушного пути поглощает горячий воздух с верхней стороны, чтобы сделать воздух теплообмен с помощью испарителя плавников, и отправляет охлажденный воздух с нижней стороны кондиционера.воздух в шкафу может циклически достичь цели снижения температурыМежду тем, вентилятор в внешнем цикле воздушного пути поглощает внешний холодный воздух с нижней стороны, и выпускает горячий воздух с верхней стороны после теплообмена.

2. Параметр продукта



2.1Параметры технологии продукта



Положение	Имя	Единица	Параметр
Размеры и установка	Размер контура тела (ширина)высотаглубина)	мм	784*619*245
	Размер контура, включая	мм	/
Фланц (ширина)высотаглубина)	Вес	В кг	40
	Способ установки		Подъем на полу
	Способ установки		На улице
Окружающая среда и защита	Температура рабочей среды	°C	-40 до +55
	Шум	dB ((A)	65
	Средняя продолжительность жизни	Годы	> 10
	Степень IP		IP55
	Рефрижератор		R134a
	Сертификация ROHS		Да, да.
	Диапазон входного напряжения		220±15%ВАК/50Гц
Производительность	Мощность охлаждения (L35/L35)	W	3000
	Номинальная охлаждающая мощность (L35/L35)	W	1280
	Номинальный ток хладагента (L35/L35)	А.	5.8
	Максимальный охлаждающий ток	А.	8.5
	Тепловая мощность (необязательно)	W	1000
	Объем воздуха внутренней циркуляции	М3/ч	900

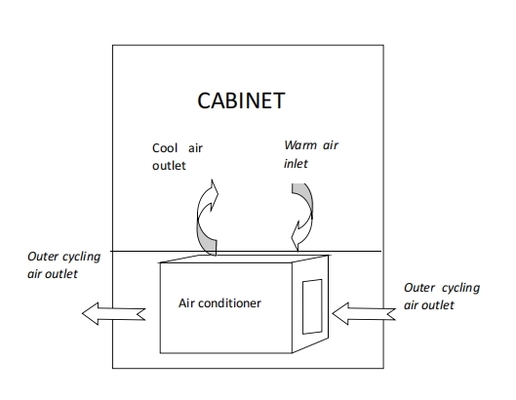

2.2Диаграмма установки







Примечание: схема установки предназначена только для справки, конкретная схема установки должна бытьопределяется в зависимости от среды фактического использования.







3Подготовка и установка



3.1- Удаление пакета и проверка.

1Пожалуйста, приготовьте инструменты для установки: нож и ножницы, носите защитные перчатки.

2Пожалуйста, снимите оберточную пленку и ремень упаковки, затем снимите коробку, вытащите кондиционер.

3Пожалуйста, проверьте список приложений и пакеты аксессуаров в коробке, проверьте, правильно ли модель кондиционера.





Примечания:



1После снятия наружной упаковки убедитесь, что кондиционер расположен в вертикальном положении, а не горизонтально или вверх ногами.

2После снятия наружной упаковки, пожалуйста, тщательно проверьте, не повреждена ли внешняя оболочка кондиционера или загрязнено ли масло.если внешний вид кондиционера имеет явные деформации или масляные пятнаПожалуйста, свяжитесь со производителем вовремя.

3Если продукт не требует немедленной установки или его необходимо перевезти в другое место, пожалуйста, перепакуйте кондиционер после проверки.

4Рекомендуется перерабатывать расфасованные материалы.





3.2Механическая установка

Инструмент установки: отвертка Филипса

Шаги установки:

1) Выберите место резки на шкафу в соответствии с диаграммой отверстий, удалите область тени и сделайте отверстие для установки.

2) Прикрепите фланц кондиционера к двери шкафа.

3) Проверьте, установлен ли кондиционер ровно и прочно.

Примечания:

1) Проверьте, гладкая ли дренажная цепь кондиционера, если она заблокирована.

2) При определении местоположения монтажного отверстия в шкафу, вы должны избегать впускных и выпускных портов воздуха внутри шкафа не блокируются никакими компонентами внутри шкафа,и две должны быть сохранены горизонтальное расстояние более 150 ммВ противном случае это может привести к короткому замыканию обратного воздуха и плохому эффекту охлаждения и т.д.;

3) При ношении или перемещении кондиционера следует быть осторожным, чтобы не столкнуться с ним и не поцарапаться.

его поверхностное покрытие;





3.3.Электрическая установка



(1)Порт питания



Положение	Порт	Определение
Живи.	Л	Кабель питания L
Ничтожно	N	Кабель питания N
Земля	PE	Земная линия





(2)Выход сигнализации и входный порт сигнала



Положение	Порт	Определение
+ интерфейс связи RS485	RS485A	Порты связи RS485 (+)
- Интерфейс связи RS485	RS485B	Порты связи RS485 (-)
Общественная сигнализация (НЕТ)	Нет	Он обычно открыт, если нет сигнализации.
Общественная тревога (COM)	COM)	Общий порт
Общественная сигнализация (NC)	NC	Обычно это близко, если нет сигнализации.







4.Функция продукта



4.1Охлаждение.



Когда температура внутри шкафа выше, чем охлаждение стартовой температуры, он начинаетсяохлаждение; когда температура внутри шкафа ниже температуры остановки охлаждения, онперестает охлаждаться.



Параметр	Значение по умолчанию	Диапазон настройки	Единица	Примечание
Начальная температура охлаждения	32	[20~40]	°C	Температура остановки охлаждения = температура начала охлаждения - разница возврата охлаждения
Разница возврата холодильного оборудования	5	[3~10]	°C







4.2Нагрев(Необязательно)



Когда температура внутри шкафа ниже температуры запуска отопления, он начинает нагреваться;

когда температура внутри шкафа выше температуры отключения отопления, он прекращает нагревание.



Параметр	Значение по умолчанию	Диапазон настройки	Единица	Примечание
Начальная температура нагрева	5	[-10~15]	°C	Температура остановки нагрева = Начальная температура нагрева + Разница возврата нагрева
Разница возврата нагрева	10	[3~15]	°C





4.3.Дистанционный монитор



Кондиционер имеет интерфейс связи RS485, поддерживающий связь MODBUS-RTUПротокол.Кондиционер общается с верхним монитором через коммуникацию RS485Или пользователи могут проверить рабочее состояние кондиционера, просматривая экран напрямую иизменить параметры работы.



4.4.Управление внешним вентилятором (необязательно)



В соответствии с необязательным требованием, внешний вентилятор (выпуск водорода / аварийный вентилятор)19автоматически реализует цикл водородного разряда и аварийную вентиляцию.

Функция разряда водорода ((Необязательно):Когда цикл разряда водорода приходит, кондиционер запускаетсяВентилятор с водородным разрядом, переключатель управления закрывается.



Параметр	Значение по умолчанию	Диапазон настройки	Единица
Цикл	24	[0~72]	h
Время разгрузки	5	[0~10]	Минуты







Параметр	Значение по умолчанию	Диапазон настройки	Единица
Начальная температура	45	[28~50]	°C
Температура остановки	42	[25~50]	°C







5.Экран отображения



5.1. Интерфейс отображения



Нет, нет, нет.	Икона	Функция	Объяснение функции
1	️️	Работа холодильников	Укажите, работает холодильник или нет
