ET300 Телекоммуникационный гибридный выпрямитель с ИИ, ЦВ, ЦВ
Обзор продукта из Гибридный блок распределения питания выпрямителя

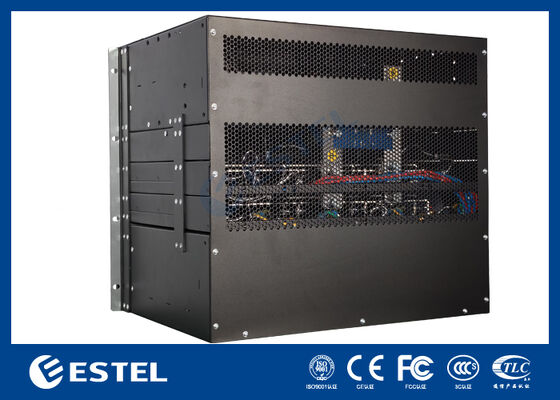

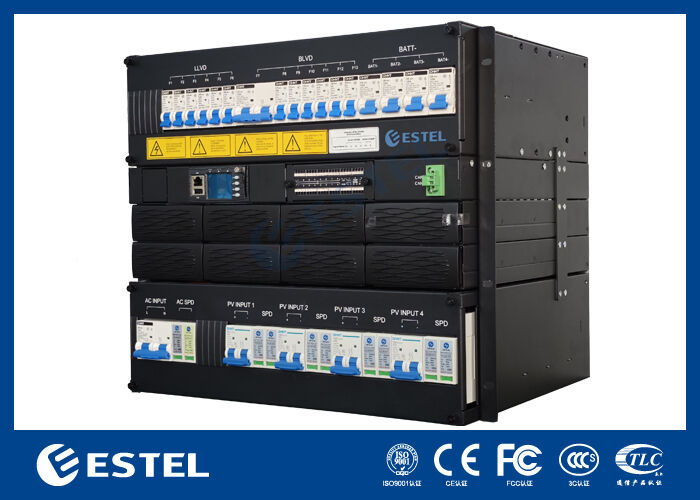

Гибридный блок распределения питания выпрямителя ET48300 представляет собой 19-дюймовый подмодуль для гибридной системы питания, произведенный ESTEL, с компактным дизайном высотой 9U для критически важных приложений оптоволоконной и микроволновой передачи, устройств доступа, коммутаторов и т. д. Максимальная мощность системы составляет 300 А, с автоматическими выключателями для входа переменного тока, входа PV, батарей и нагрузок. Кабели имеют передний доступ с автоматическими выключателями и клеммами подключения.
Разработанный для непрерывной работы, выпрямитель может вмещать до 8 модулей мощностью 3000 Вт с возможностью горячей замены (4 питаются от PV и 4 от переменного тока), поддерживая конфигурации избыточности N+1 или выше. Каждый модуль оснащен принудительным воздушным охлаждением, активной коррекцией коэффициента мощности (PFC ≥ 0,99) и низким общим коэффициентом гармонических искажений (THDi ≤ 5%), обеспечивая чистое взаимодействие с сетью и стабильный выход. Все компоненты установлены в шасси высотой 8U, 19 дюймов, монтируемом в стойку, с классом защиты IP20. Возможность горячей замены с передним доступом упрощает обслуживание, а установленные сзади медные шины обеспечивают путь подключения с низким импедансом и высоким током.
Интегрированное распределение постоянного тока включает отключение нагрузки при низком напряжении (LLVD) и отключение батареи при низком напряжении (BLVD), что позволяет приоритизировать сброс нагрузки для сохранения критических запасов батареи во время сбоев. Усовершенствованный системный контроллер предлагает комплексный мониторинг и программируемую логику через аналоговые входы (AI), цифровые входы (DI) и цифровые выходы (DO). Удаленное управление поддерживается через интерфейсы RS485 и SNMP, предоставляя операторам полную информацию об аварийных сигналах, показателях производительности и состоянии выпрямителя. ЖК-дисплей на передней панели также позволяет удобно настраивать и диагностировать устройство на месте.
БазоваяСпецификация из Гибридный блок распределения питания выпрямителя
| Размеры |
482,5 мм (Ш) * 350 мм (Г) * 8U (В) |
| Вес |
≤30 кг (без выпрямителей) |
| Охлаждение |
Естественное охлаждение |
| Установка |
Монтаж в 19-дюймовую стойку |
| Обслуживание |
Переднее обслуживание, поддерживается изменение класса модуля |
| Класс IP |
IP20 |
Распределение питания из Гибридный блок распределения питания выпрямителя
|
Распределение переменного тока
|
Входное напряжение |
однофазное 220 В переменного тока |
| Входной автоматический выключатель |
1*125А 2P автоматический выключатель |
| Входная частота |
45~65 Гц, номинальное значение: 50 Гц/60 Гц |
| УЗИП |
20/40 кА, 8/20 мкс класс C |
|
Распределение постоянного тока
|
Входное напряжение |
120 В постоянного тока до 425 В постоянного тока |
| Входной автоматический выключатель |
4*25А 2P автоматический выключатель |
| УЗИП |
20/40 кА, 8/20 мкс, класс C |
| Выходное напряжение |
-43~-58 В постоянного тока, номинальное значение: -53,5 В постоянного тока |
|
Выходная мощность
|
24 кВт (8*3000 Вт, избыточность N+1)
PV модуль: 4*3000 Вт
Выпрямительный модуль: 4*3000 Вт
|
| Автоматический выключатель батареи |
2*125А 1P автоматический выключатель |
| Автоматический выключатель нагрузки |
BLVD: 1*63А/1P+3*20А/1P+6*10А/1P |
Выпрямительный модуль из Гибридный блок распределения питания выпрямителя
| Входное напряжение |
85 В переменного тока ~ 300 В переменного тока, номинальное 220 В переменного тока |
| КПД |
>96% |
| Номинальная мощность |
3000 Вт (176~300 В переменного тока) |
| Рабочая температура |
-40℃~+75℃ (50℃ при полной выходной мощности) |
| Размеры |
106,5 мм (Ш) × 286 мм (Г) × 44,5 мм (В) (высота 1U) |
| Вес |
≤2 кг |
| Режим охлаждения |
Принудительное охлаждение |
| Коэффициент мощности |
≥0,99 |
| КНИ |
≤5% |
| Выход постоянного тока |
–43 ~ –58 В постоянного тока, номинальное –53,5 В постоянного тока, максимум 55 А |
PV Модуль из Гибридный блок распределения питания выпрямителя
| Входное напряжение |
120-425 В постоянного тока, номинальное 340 В постоянного тока |
| КПД |
>96% |
| Номинальная мощность |
3000 Вт (200-425 В постоянного тока) |
| Рабочая температура |
-40℃~+75℃ (50℃ при полной выходной мощности) |
| Размеры |
106,5 мм (Ш) × 286 мм (Г) × 44,5 мм (В) (высота 1U) |
| Вес |
≤2 кг |
| Режим охлаждения |
Принудительное охлаждение |
| Коэффициент мощности |
≥0,99 |
| КНИ |
≤5% |
| Выход постоянного тока |
–43 ~ –58 В постоянного тока, номинальное –53,5 В постоянного тока, максимум 55 А |
Контроллер гибридного блока распределения питания выпрямителя
| Контроллер |
Модель: MC2900 |
| Вход сигнала |
3 AI (температура окружающей среды), 8 DI |
| Выход аварийного сигнала |
8 DO |
| Связь |
RS485/SNMP |
| Режим отображения |
ЖК-экран |
Окружающая среда гибридного блока распределения питания выпрямителя
Рабочая
температура |
-40℃ ~ +65℃ (полная выходная мощность ниже 50℃) |
| Температура хранения |
-40℃~+70℃ |
| Рабочая влажность |
5%~95% (без конденсации) |
|
Высота
|
0~3000 м (Если высота находится в диапазоне от 2000 м до 3000 м, максимальная рабочая температура снижается на 1℃ при увеличении высоты на 200 м.) |
