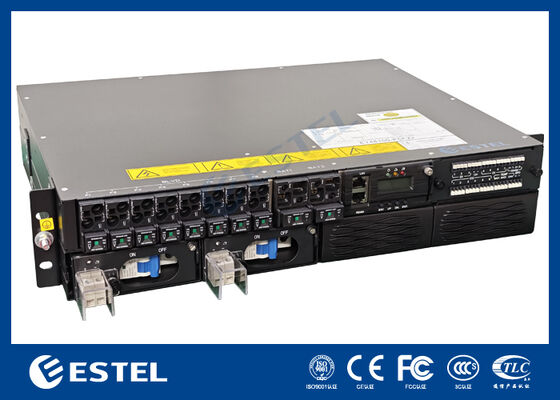

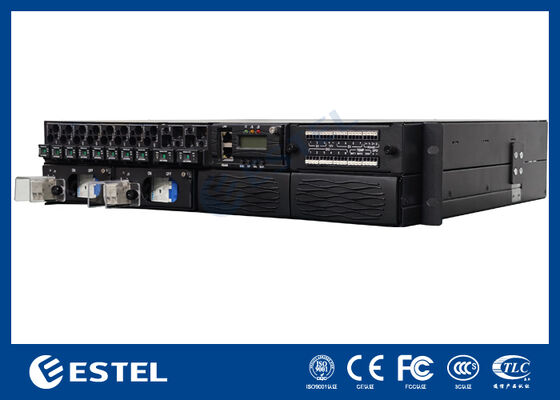

ET48100-P5E22 Стойка для распределения питания постоянного тока для телекоммуникационных сетей с 8 выходами фидеров, 2 входами аккумуляторов и интегрированным мониторингом

Описание продукта системы распределения питания постоянного тока

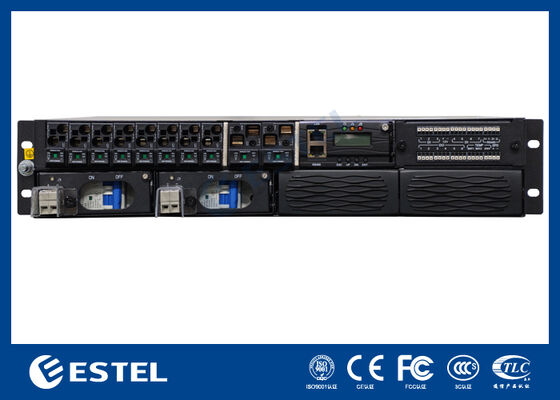

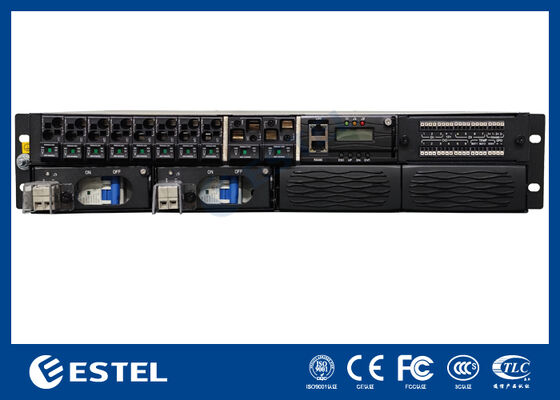

ET48100-P5E22 — это монтируемая в стойку система распределения питания постоянного тока, предназначенная для телекоммуникационных шкафов, узлов связи и помещений сетевого оборудования, требующих централизованного распределения питания постоянного тока, доступа к аккумуляторам и удаленного мониторинга. Судя по изображениям продукта, система имеет компактное горизонтальное шасси, компоновку проводки с передним доступом и интегрированный контроллер, что делает ее подходящей для установки в шкафах, где важна эффективность использования пространства и удобство обслуживания. Передняя панель четко разделена на область выходных фидеров, область входных аккумуляторов, область управления и связи, а также область клемм сигнализации/сигналов, что облегчает установку, идентификацию цепей и техническое обслуживание.

Ключевые особенности системы распределения питания постоянного тока

• Модель, указанная на верхней наклейке: ET48100-P5E22
• Компактное шасси для установки в стойку для интеграции в телекоммуникационные шкафы
• 8 позиций выходных фидеров постоянного тока, обозначенных от F1 до F8
• 2 порта входных аккумуляторов, обозначенных как BAT1 и BAT2
• 1 позиция BLVD, обозначенная в области переднего распределения
• Интегрированный контроллер с ЖК-дисплеем, светодиодными индикаторами состояния и кнопками управления
• Встроенные порты связи, включая 1 порт LAN и 1 порт RS485
• Отдельный блок клемм сигналов для подключений DI, DO, температуры, аккумуляторов и окружающей среды
• Конструкция с передним доступом для упрощения проводки, проверки и обслуживания

Технические характеристики системы распределения питания постоянного тока

Руководство по эксплуатации системы распределения питания постоянного тока

• Установите ET48100-P5E22 в стандартную стойку или шкаф, используя боковые монтажные кронштейны.
• Подключите цепи фидеров через секцию переднего распределения с маркировкой F1 по F8 в соответствии с проектным решением.
• Подключите аккумуляторные батареи через позиции BAT1 и BAT2 и проверьте правильность полярности перед вводом в эксплуатацию.
• Используйте интерфейс LAN или RS485 для подключения системы к платформе мониторинга для контроля состояния и сообщения об аварийных сигналах.
• Подключите внешние сигналы через блок клемм в соответствии с маркировкой для DI, DO, TEMP, BAT и ENV.
