Интегрированная модульная система питания постоянного тока с распределением переменного/постоянного тока, выход -48 В, многоуровневая конструкция для телекоммуникационных и энергетических приложений

Описание продукта системы питания постоянного тока

Интегрированная модульная система питания постоянного тока — это передовое решение для электропитания, разработанное для удовлетворения растущих потребностей современных телекоммуникационных сетей и энергетических приложений. Благодаря многоуровневой архитектуре эта система обеспечивает интегрированный вход переменного тока, распределение постоянного тока, слоты для выпрямителей и интеллектуальный мониторинг в компактном, но высокофункциональном шасси.

Ключевые особенности системы питания постоянного тока

• Многоуровневая конструкция: объединяет вход переменного тока, распределение постоянного тока, слоты для выпрямителей и защиту аккумулятора в одном шасси.
• Вход переменного тока с защитой от перенапряжения: встроенное устройство защиты от перенапряжения переменного тока (AC SPD) для защиты системы от скачков напряжения.
• Распределение постоянного тока: оснащено каналами автоматических выключателей от F1 до F14, что позволяет распределять питание на несколько устройств с защитой от перегрузки и короткого замыкания.
• Защита аккумулятора: включает модули защиты от пониженного напряжения (LLVD) и отключения при низком напряжении нагрузки аккумулятора (BLVD) для предотвращения чрезмерного разряда и продления срока службы аккумулятора.
• Слоты для выпрямителей: модульные слоты для выпрямителей для масштабируемой мощности, с типичным выходом -48 В постоянного тока для телекоммуникационных приложений.
• Интеллектуальный мониторинг: встроенная связь RS485 для удаленного мониторинга и диагностики в реальном времени.

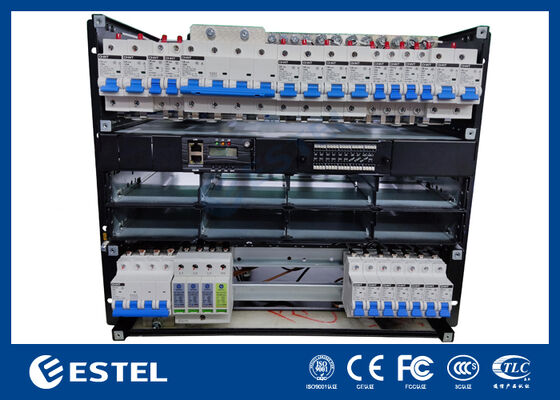

• Конструкция с передним доступом: простота установки и обслуживания благодаря четкой проводке и компоновке с передним доступом.
• Универсальное применение: подходит для телекоммуникационных базовых станций, наружных шкафов, гибридных энергетических систем и многого другого.

Технические характеристики системы питания постоянного тока

Руководство по эксплуатации системы питания постоянного тока

• Установка:

Установите интегрированную модульную систему питания постоянного тока в 19-дюймовую стойку, используя прилагаемые боковые монтажные кронштейны. Обеспечьте надлежащий зазор вокруг устройства для вентиляции и прокладки кабелей.

• Подключение кабелей:

Подключите вход переменного тока (220–240 В переменного тока) к системе через входной терминал. Убедитесь в правильности полярности выходного напряжения -48 В постоянного тока и надежно подключите его к телекоммуникационному или сетевому оборудованию.

• Модули выпрямителей:

Система поддерживает до 4 модульных выпрямителей. Установите и настройте выпрямители в соответствии с вашими требованиями к мощности. Каждый модуль выпрямителя увеличивает общую выходную мощность системы, при этом типичная конфигурация обеспечивает до 12 кВт.

• Защита и мониторинг аккумулятора:

Подключите систему резервного питания от аккумулятора к клеммам LLVD и BLVD. Эти модули предотвращают чрезмерный разряд аккумулятора и обеспечивают долговечность энергетической системы, что особенно важно для удаленных телекоммуникационных базовых станций.

• Удаленный мониторинг и диагностика:

Используйте интерфейс связи RS485 для подключения системы к централизованной платформе мониторинга. ЖК-дисплей на встроенном контроллере отображает локальный статус и диагностику, позволяя операторам в реальном времени отслеживать напряжение, ток, выходную мощность и аварийные сигналы.
