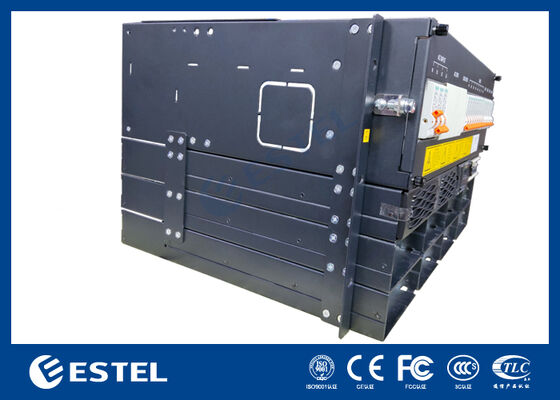

Телекоммуникационная система питания постоянного тока 6U 48 В с интегрированным дистанционным управлением

Обзор продукта

Разработанная для требовательных телекоммуникационных, центров обработки данных и промышленных применений, система питания постоянного тока в стойку ET48400-M5E86B обеспечивает надежное питание постоянного тока высокой мощности. Она принимает трехфазный вход 380 В переменного тока, обеспечивая стабильный регулируемый выход от –43 В постоянного тока до –58 В постоянного тока (обычно –53,5 В постоянного тока) при максимальной мощности 24 кВт и КПД более 96%.

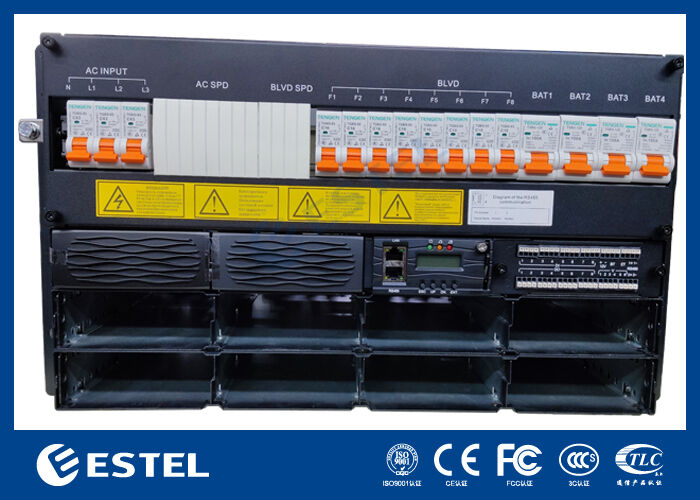

Модульная конструкция поддерживает резервирование N+1 с использованием до восьми выпрямительных модулей мощностью 3000 Вт каждый, обеспечивая высокоэффективное преобразование с коэффициентом мощности ≥0,99 и THDi ≤5%. Размещенная в оптимизированном для обслуживания шасси 6U с передним доступом и верхней панелью для кабелей, система упрощает установку и обслуживание. Панель распределения постоянного тока включает в себя 4*100A/1P автоматических выключателя аккумуляторной батареи, масштабируемые LLVD и BLVD для гибкого управления питанием.

Выделенный контроллер с аналоговыми/цифровыми входами и настраиваемыми релейными выходами сигнализации, наряду с интерфейсами RS232/485 и SNMP, обеспечивает комплексный локальный и удаленный мониторинг. Разработанная для надежной работы в экстремальных условиях (–40℃ до +65℃, до 95% относительной влажности, высота до 3000 м), эта система предлагает надежную и масштабируемую основу питания для критически важной инфраструктуры.

Система

• Размеры: 482,0 (Ш) × 350,0 (Г) × 6U (В)

• Вес: ≤25 кг (без выпрямителей)

• Режим охлаждения: Естественное охлаждение

• Режим установки: Устанавливается в 19-дюймовую стойку или внутри шкафа

• Режим подключения кабелей: Верхний вход и верхний выход

• Режим обслуживания: Переднее обслуживание, поддержка замены модулей

• Уровень защиты: IP20

Распределение переменного тока

• Режим ввода:Трехфазный 380 В переменного тока, 3*63A/1P+N

• Входная частота: 45–66 Гц, номинальное значение: 50 Гц/60 Гц

Распределение постоянного тока

• Выходное напряжение: –43 ~ –58 В постоянного тока, номинальное значение: –53,5 В постоянного тока

• Максимальная мощность: 24кВт (8*3 кВт, резервирование N+1)

• Автоматические выключатели батареи:4*100A/1P

• Автоматические выключатели нагрузки:

• LLVD*2: Используется с распределительной коробкой

• BLVD:4*16A/1P+4*10A/1P

Выпрямитель

• Входное напряжение:85 В переменного тока ~ 300 В переменного тока, номинальное 220 В переменного тока

• КПД: >96%

• Номинальная мощность: 3000 Вт (176–300 В переменного тока)

• Рабочая температура: –40℃ ~ +75℃ (полная выходная мощность ниже 50℃)

• Размеры: 106,5 мм (Ш) × 286 мм (Г) × 41,5 мм (В) (1U/В)

• Вес: ≤2 кг

• Режим охлаждения: Принудительное охлаждение

• Коэффициент мощности: ≥0,99

• THD: ≤5%

• Выход постоянного тока: –43 ~ –58 В постоянного тока, номинальное –53,5 В постоянного тока, максимум 55 А

Контроллер

• Модель: MC2600

• Вход сигнала: 2 AI (2 температуры окружающей среды), 8 DI

• Выход сигнализации: 8 сухих контактов

• Коммуникационный порт: RS232/485, SNMP

• Режим отображения: ЖК-дисплей

Окружающая среда

• Рабочая температура: –40℃ ~ +65℃ (полная выходная мощность ниже 50℃)

• Температура хранения: –40℃ ~ +70℃

• Рабочая влажность: 5% ~ 95% (без конденсации)

• Высота над уровнем моря: 0 ~ 3000 м (Если высота находится в диапазоне от 2000 м до 3000 м, максимальная рабочая температура снижается на 1℃ при увеличении высоты на 200 м.)
