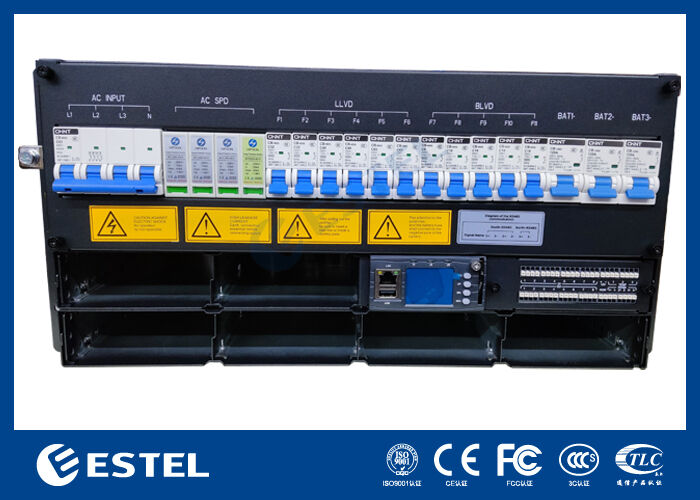

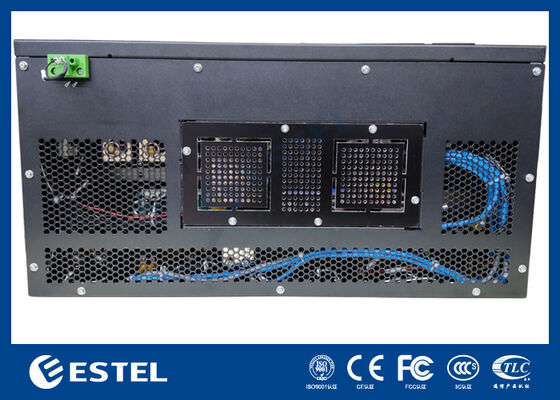

Система постоянного тока с интегрированным дистанционным управлением для телекоммуникационных сетей

Обзор продукции

ET48450-M7F65Система питания на стойке постоянного тока обеспечивает высокопроизводительное, устойчивое решение питания постоянного тока, разработанное специально для телекоммуникационной инфраструктуры, операций центров обработки данных,и промышленные приложения, требующие надежного распределения постоянного токаОн принимает трехфазный вход 380VAC и обеспечивает стабильный выход постоянного тока, регулируемый от ¥43VDC до ¥58VDC, с номинальной рабочей точкой ¥53.5VDC.эта система надежно поддерживает высокопроизводительные установки при достижении эффективности преобразования мощности более 96%.

Система имеет модульную и избыточную конструкцию и поддерживает до 6*3000W модулей выпрямителей, сконфигурированных для N+1 избыточности, причем каждый компактный модуль весит менее 2 кг.Выпрямители используют принудительное охлаждение воздухом, достичь почти единого коэффициента мощности (≥ 0,99), и поддерживать низкое общее гармоническое искажение (THDi ≤ 5%) для эффективного и чистого преобразования мощности.и защиту от проникновения IP20, шасси 5U, устанавливаемое на стойке, подчеркивает операционную безопасность, простоту обслуживания и простую интеграцию в стандартные 19-дюймовые шкафы.

Разделительная панель постоянного тока оснащена выключателями батареи 3*125A/1P и включаетLLVD иФункциональность BLVD для безопасного и гибкого управления питанием. Система интеллекта обеспечивается выделенным контроллером с 4 аналоговыми входами датчиков, 8 цифровыми входами состояния,и 8 конфигурируемых сигнальных реле с сухим контактомУдаленный мониторинг и управление обеспечиваются через интерфейсы RS232/485 и SNMP, а интегрированный ЖК-дисплей позволяет просматривать и настраивать локальное состояние.

Система разработана для работы в сложных условиях, работает в расширенном диапазоне температур от ¥40°C до +65°C, переносит относительную влажность от 5% до 95% (неконденсирующаяся),и поддерживает полную производительность на высоте до 3000 метровСочетая масштабируемую модульную архитектуру с проверенной надежностью,Эта 18 кВт постоянная система питания представляет собой надежное и масштабируемое энергетическое решение для критической инфраструктуры, где доступность энергии имеет первостепенное значение..

Система

• Размеры: 482,0 ((W) × 350,0 ((D) × 5U ((H)

• Масса: ≤ 25 кг (без выпрямителей)

• Режим охлаждения: естественное охлаждение

• Режим установки: устанавливается на 19-дюймовой стойке или внутри шкафа

• Режим кабелирования: верхний вход и верхний выход

• Режим технического обслуживания: переднее обслуживание, изменение класса поддерживающего модуля

• Уровень защиты: IP20

Распределение переменного тока

• Режим ввода:380VAC трехфазный, 63A/4P

• Частота ввода: 4566Hz, номинальное значение: 50Hz/60Hz

• SPD переменного тока: 20kA/40kA, 8/20μs

Распределение постоянного тока

• Выходное напряжение: ¥43 ~ ¥58VDC, номинальное значение: ¥53.5VDC

• Максимальная вместимость:18kW ((6*3kw, N+1 избыточность)

• Отключатели батарей:3*125A/1P

• Нагрузочные прерыватели:

• LLVD:2*32A/1P+2*40A/1P+2*63A/1P

• BLVD:1*6A/1P+2*10A/1P+2*16A/1P

• SPD постоянного тока: 10kA/20kA, 8/20μs

Корректировщик

• Входное напряжение:85VAC ~ 300VAC, номинальный 220VAC

• Эффективность: >96%

• Номинальная мощность: 3000 Вт (176 300 ВАК)

• Рабочая температура: 40 °C ~ +75 °C (полное действие ниже 50 °C)

• Размер: 106,5 мм (W) × 286 мм (D) × 41,5 мм (H) (1U/H)

• Масса: ≤ 2 кг

• Режим охлаждения: принудительное охлаждение

• Коэффициент мощности: ≥0.99

• THD: ≤ 5%

• Выход постоянного тока: ¥43 ~ ¥58VDC, номинальный ¥53,5VDC, максимум 55A

Контроллер

• Модель: MC2900

• Ввод сигнала: 4 AI (3 температуры окружающей среды, 1 влажность), 8 DI

• Выход сигнализации: 8 сухой контакт

• Порт связи: RS232/485, SNMP

• Режим отображения: LCD

Экология

• Тепловая температура работы: 40 °C - + 65 °C (полное действие ниже 50 °C)

• Температура хранения: 40 °C - + 70 °C

• Рабочая влажность: 5% ~ 95% (неконденсирующая)

• Высота: 0 ~ 3000 м (если высота находится в диапазоне от 2000 до 3000 м, максимальная рабочая температура снижается на 1 °C по мере увеличения высоты на 200 м.)
