Система электропитания выпрямителя Telecom DC48V с расширенным удаленным управлением

Обзор продукта

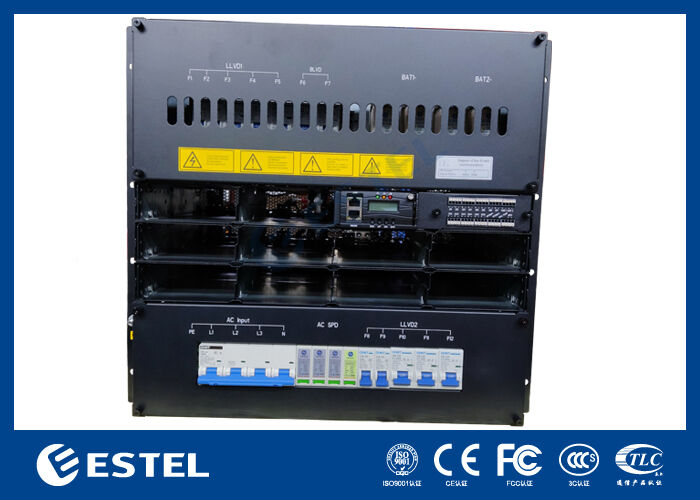

ET48750-M7E1010Система питания постоянного тока в стойке обеспечивает высокопроизводительное, надежное решение для питания постоянным током, разработанное специально для телекоммуникационной инфраструктуры, работы центров обработки данных и промышленных применений, требующих надежного распределения электроэнергии постоянного тока. Она принимает трехфазный вход 380 В переменного тока и обеспечивает стабильный выход постоянного тока, регулируемый в диапазоне от –43 В постоянного тока до –58 В постоянного тока, с номинальной рабочей точкой –53,5 В постоянного тока. Обеспечивая максимальную выходную мощность 30 кВт, эта система надежно поддерживает установки с высоким потреблением, достигая при этом эффективности преобразования энергии более 96%.

Благодаря модульной и резервированной конструкции система поддерживает до 10*3000 Вт модулей выпрямителей, сконфигурированных для резервирования N+1, при этом каждый компактный модуль весит менее 2 кг. Выпрямители используют принудительное воздушное охлаждение, достигают коэффициента мощности, близкого к единице (≥0,99), и поддерживают низкий коэффициент нелинейных искажений (THDi ≤5%) для эффективного и чистого преобразования энергии. С передним доступом для обслуживания, верхней панелью для кабелей и степенью защиты IP20, шасси, монтируемое в стойку 10U, подчеркивает безопасность эксплуатации, простоту обслуживания и простоту интеграции в стандартные 19-дюймовые шкафы.

Панель распределения постоянного тока оснащена предохранителем для батареи 2*250A/2P и включает в себя 2 LLVD и BLVD функциональность для безопасного и гибкого управления питанием. Интеллектуальность системы обеспечивается выделенным контроллером с 3 аналоговыми входами датчиков, 7 цифровыми входами состояния и 6 настраиваемыми релейными выходами аварийной сигнализации с сухими контактами. Удаленный мониторинг и управление обеспечиваются через интерфейсы RS232/485 и SNMP, а встроенный ЖК-дисплей позволяет просматривать состояние и настраивать параметры на месте.

Разработанная для работы в сложных условиях, система работает в расширенном диапазоне температур от –40℃ до +65℃, выдерживает относительную влажность от 5% до 95% (без конденсации) и поддерживает полную производительность на высоте до 3000 метров. Сочетая масштабируемую модульную архитектуру с проверенной надежностью, эта система питания постоянного тока мощностью 30 кВт является надежным и масштабируемым энергетическим решением для критически важной инфраструктуры, где доступность электроэнергии имеет первостепенное значение.

Система

• Размеры: 482,0 (Ш) × 350,0 (Г) × 10U (В)

• Вес: ≤35 кг (без выпрямителей)

• Режим охлаждения: Естественное охлаждение

• Режим установки: Устанавливается в 19-дюймовую стойку или внутри шкафа

• Режим подключения кабелей: Верхний вход и верхний выход

• Режим обслуживания: Переднее обслуживание, поддержка изменения уровня модуля

• Уровень защиты: IP20

Распределение переменного тока

• Режим ввода: Трехфазный 380 В переменного тока, 125A/4P

• Входная частота: 45–66 Гц, номинальное значение: 50 Гц/60 Гц

• AC SPD: 20 кА/40 кА, 8/20 мкс

Распределение постоянного тока

• Выходное напряжение: –43 ~ –58 В постоянного тока, номинальное значение: –53,5 В постоянного тока

• Максимальная мощность: 30кВт (10*3 кВт, резервирование N+1)

• Автоматические выключатели батареи: Предохранитель 2*250A/2P

• Автоматические выключатели нагрузки:

• LLVD1: 2*63A/1P+3*100A/1P;

• LLVD2: 2*63A/1P+3*100A/1P

• BLVD: 2*100A/1P

• DC SPD: 10 кА/20 кА, 8/20 мкс

Выпрямитель

• Входное напряжение: 85 В переменного тока ~ 300 В переменного тока, номинальное 220 В переменного тока

• Эффективность: >96%

• Номинальная мощность: 3000 Вт (176–300 В переменного тока)

• Рабочая температура: –40℃ ~ +75℃ (полная выходная мощность ниже 50℃)

• Размеры: 106,5 мм (Ш) × 286 мм (Г) × 41,5 мм (В) (1U/В)

• Вес: ≤2 кг

• Режим охлаждения: Принудительное охлаждение

• Коэффициент мощности: ≥0,99

• THD: ≤5%

• Выход постоянного тока: –43 ~ –58 В постоянного тока, номинальное –53,5 В постоянного тока, максимум 55 А

Контроллер

• Модель: MC2600

• Вход сигнала: 3 AI (3 температуры окружающей среды), 7 DI

• Выход сигнализации: 6 сухих контактов

• Коммуникационный порт: RS232/485, SNMP

• Режим отображения: ЖК-дисплей

Окружающая среда

• Рабочая температура: –40℃ ~ +65℃ (полная выходная мощность ниже 50℃)

• Температура хранения: –40℃ ~ +70℃

• Рабочая влажность: 5% ~ 95% (без конденсации)

• Высота над уровнем моря: 0 ~ 3000 м (Если высота над уровнем моря находится в диапазоне от 2000 м до 3000 м, максимальная рабочая температура уменьшается на 1℃ при увеличении высоты над уровнем моря на 200 м.)
