ET48300-005 Введение встроенной системы постоянного тока

Электроснабжение ET48300-005 имеет компактную конструкцию высоты 5U для удовлетворения критических потребностей в применении волоконной и микроволновой передачи, устройств доступа и коммутаторов.Система имеет максимальную мощность 300AКабели доступны спереди с помощью MCB и автобусных баров.

Ключевые особенности

• Стандартная ширина 20 смОбеспечивает совместимость для широкого использования.
• Высота компактная 5U: Экономия места и снижение затрат на установку.
• Передняя работа и доступ к кабелю: обеспечивает эстетическую привлекательность и безопасное обслуживание.
• Усовершенствованное управление батареей: продлевает срок службы батареи и предлагает различные порты связи (RS485, интернет-порт, сухие контакты) для гибкой сети и удаленного мониторинга.
• Горяче-заменяемый ректификатор и контроллер: позволяет легко и быстро осуществлять онлайн-обслуживание.
• Широкий диапазон входного напряжения (85-300Вац): адаптируется к различным условиям электросети.

Сценарии применения

• Беспроводные базовые станции
• Транспортные сети
• Сети связи для предприятий

Спецификации

Распределение переменного тока

• Режим ввода: однофазный 220VAC
• Вводная мощность: 1 × 100A/2P
• Частота ввода: 45 ~ 65 Гц (номинальное значение: 50 Гц/60 Гц)
• СПД переменного тока: 20kA/40kA, 8/20μs

Распределение постоянного тока

• Выходное напряжение: -43 до -58VDC (номинальное значение: -53.5VDC)
• Максимальная мощность: 18 кВт
• Отключатель батареи: 2 × 125A (1-полюсный)
• Определители нагрузки:
  • LVD: 32A (1-полюсный) × 2 + 40A (1-полюсный) × 2 + 63A (1-полюсный) × 3
  • BLVD: 6A (1-полюсный) × 2 + 10A (1-полюсный) × 2 + 16A (1-полюсный) × 2
• Входное напряжение выпрямителя: 85VAC до 300VAC (номинальный 220VAC)
• Эффективность: >96%
• Номинальная мощность: 3000 Вт (176 ~ 300 ВАК)
• Рабочая температура: от -40°C до +75°C (полной мощностью ниже 50°C)
• Размер: 106,5 мм ((W) × 286 мм ((D) × 41,5 мм ((1 U/H)
• Вес: ≤ 2 кг
• Режим охлаждения: принудительное охлаждение
• Фактор мощности: ≥0.99
• ТГД: ≤ 5%

Контроллер

• Ввод сигнала: 4 AI (3 температуры батареи, 1 температуры окружающей среды), 7 DI (SPD, 6 общих DI)
• Выход сигнализации: 6 сухих контактов
• Порт связи: RS485, SNMP
• Режим отображения: ЖК

Экология

• Операционная температура: от -40°C до +75°C (полной мощностью ниже 50°C)
• Температура хранения: от -40°C до +70°C
• Рабочая влажность: от 5% до 95% (неконденсирующий)
• Высота: от 0 до 3000 м (на высоте от 2000 до 3000 м максимальная рабочая температура снижается на 1°C на каждые 200 м повышения высоты).

Этот обзор дает всестороннее понимание встроенной системы питания постоянным током ET48300-005, предназначенной для надежности и эффективности в различных телекоммуникационных приложениях.

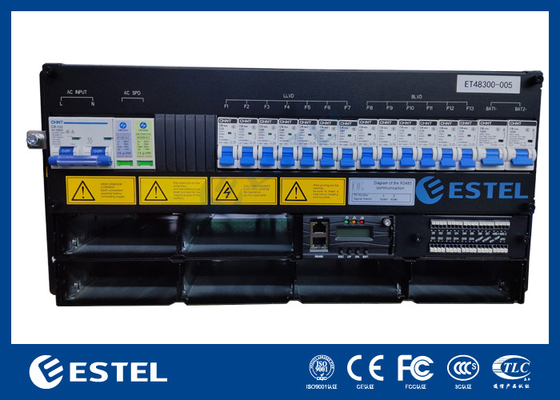

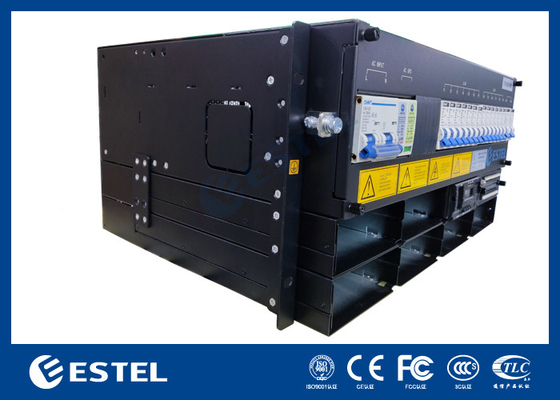

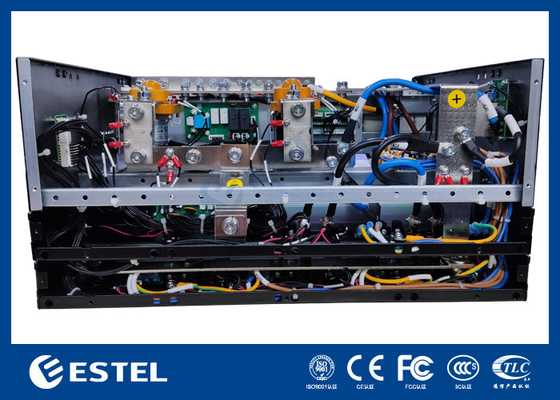

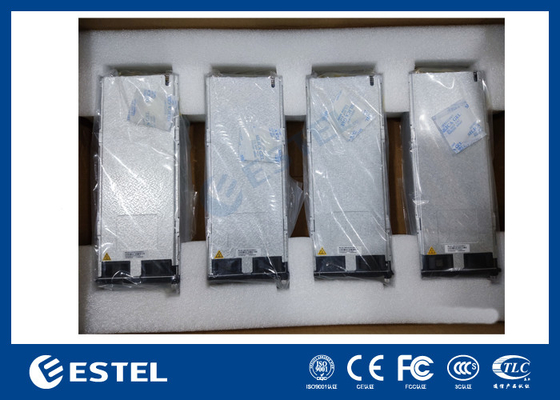

ET48300-005 Встроенная система питания Картины:
