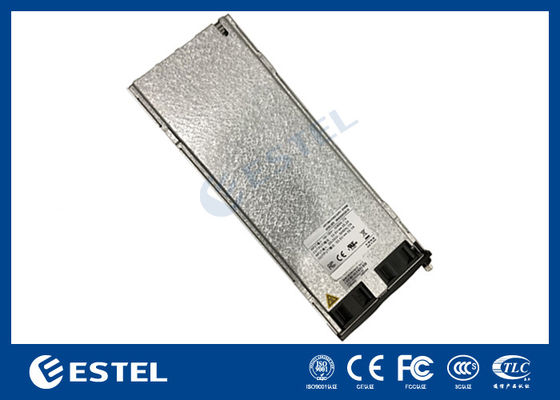

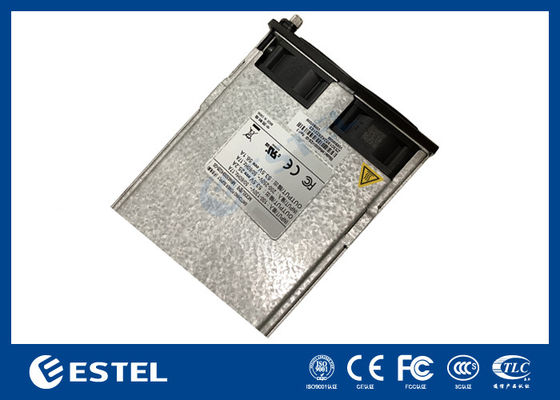

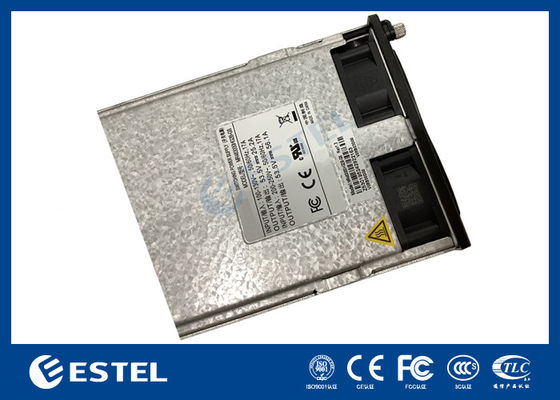

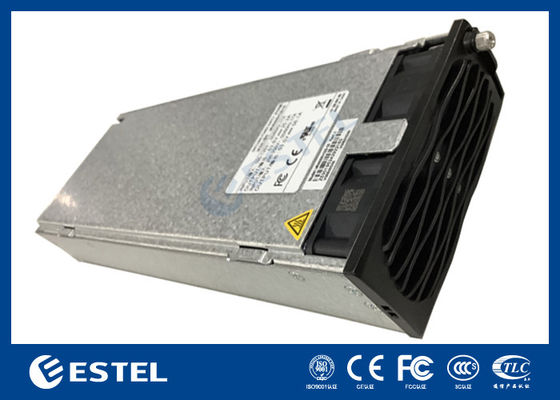

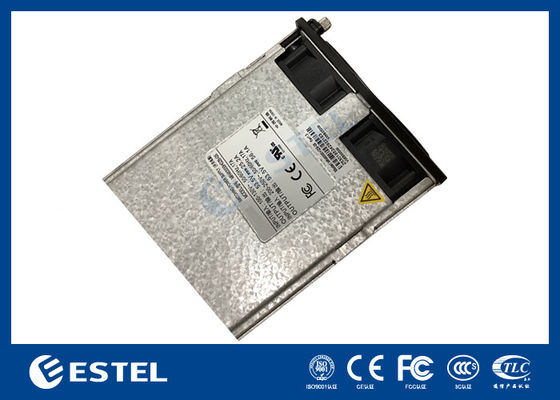

MR483000HG2B-GS 48В 3000Вт Высокоэффективный выпрямительный модуль с возможностью горячей замены, широкий диапазон входного напряжения 85–290 В переменного тока
Детали продукта
Модуль ректификатора 48В 3000Вт
,телекоммуникационный источник питания с возможностью горячей замены
,выпрямитель с широким диапазоном входного напряжения
MR483000HG2B-GS 48V 3000W Модуль высокоэффективного выпрямителя горячего обмена широкий диапазон ввода 85 290VAC
MR483000HG2B-GS - это устройство питания, которое преобразует стандартное напряжение переменного тока в стабильное 48Vdc для
система питания связи.
Для большей грузоподъемности модули выпрямителя могут быть подключены параллельно или дополнительный независимый модуль мониторинга может быть использован для интеллектуального управления.
Модуль выпрямителя представляет собой модульный модуль с подключением, предназначенный для совместимости с стойками и шкафами.
Появление телекоммуникационной энергосистемы
Внедрение модуля телекоммуникационной энергосистемы
|
Надежность |
|
|
MTBF |
> 500 000 часов (25°C) |
|
Звуковое Шум |
|
|
Спецификация |
≤ 55 дБ ((А) (40°C) |
Описание интерфейса телекоммуникационной энергосистемы
Определение золотого пальца модуляТелекоммуникационной энергосистемы
|
Пин Номер |
Описание функции пин |
|
1,2 |
Выходной 48В- |
|
3,4 |
Предварительная зарядка |
|
5,6 |
Выход 48В+ |
|
7 |
Групповая адресная проволока выпрямителя |
|
8 |
Групповой внутренний адрес провода выпрямителя |
|
13 |
CANL |
|
14 |
СОГЛАСОВАНИЕ |
|
31,32 |
защитный грунт модуля |
|
33,34 |
Входный ток переменного тока нейтральный ((N) |
Внедрение модульных панелей телекоммуникационной энергосистемы
Описание индикаторных огней модуля выпрямленияТелекоммуникационной энергосистемы
|
Показатель |
Показатель цвет |
Статус |
Описание статуса |
Предлагаемое решение |
|
Сила показатель |
Зеленый |
На |
Вход модуля AC нормальный. |
Нормальное состояние, никаких действий не требуется |
|
Выключено |
Входного тока модуля является ненормальным (нет входной мощности подача, входной источник питания перенапряжение и низкое напряжение и т.д.) |
Проверьте, является ли вход нормальным; если вход нормальный, замените Модуль выпрямления |
||
|
4 Гц мигания (4 раза в секунду) |
Статус запроса вручную |
Нормальное состояние, никаких действий не требуется |
||
|
Сигнализация показатель |
Желтый |
Выключено |
Никакой аномальной тревоги. |
Нормальное состояние, никаких действий не требуется |
|
На |
Предупреждение о температуре (температура окружающей среды превышает 65°C ~ отключение при превышении температуры) |
Проверьте, является ли вентиляция Модуль блокируется и температура окружающей среды является нормальной |
||
|
Выключение бездействия (когда модуль находится в состоянии бездействия) отключение, включен только индикатор защиты, и модуль не сообщает об тревоге) |
Нормальное состояние, никаких действий не требуется |
|||
|
290Vac напряжение < 300Vac |
Проверьте, нормальное ли входное напряжение |
|||
|
Ограничение тока модуля |
Нормальное состояние, никаких действий не требуется |
|||
|
4 Гц мигания (4 раза в секунду) |
Ошибка аппаратного адреса модуля |
Проверьте, если модуль вставлен на место и заблокирован |
||
|
0.5 Гц мигающий (1x/2s) |
Связь между модулем и внешним пространством прервана. |
Заменить модуль выпрямителя или Модуль мониторинга; проверка проводки шины CAN энергосистемы на наличие ошибок |
||
|
Показатель неисправности |
Красный |
Выключено |
Никакой аномальной тревоги. |
Нормальное состояние, никаких действий не требуется |
|
На |
Выход блокирован из-за перенапряжение или модуль не вставлен на место |
Отключите модуль выпрямителя, подождите более 1 минуты, а затем вставить его |
||
|
Никакой выход, вызванный внутренней неисправностью модуля выпрямителя |
Заменить модуль выпрямителя |
-
