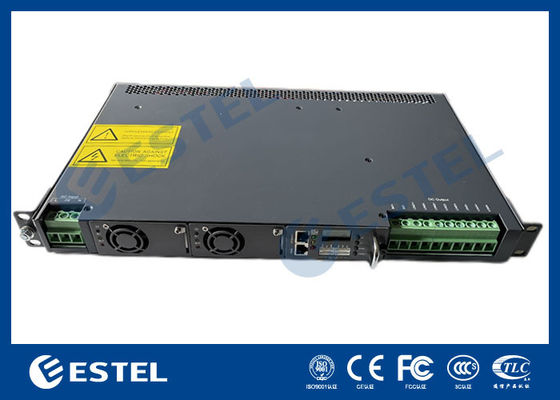

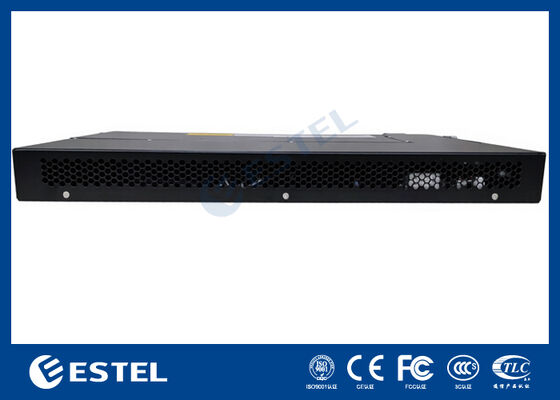

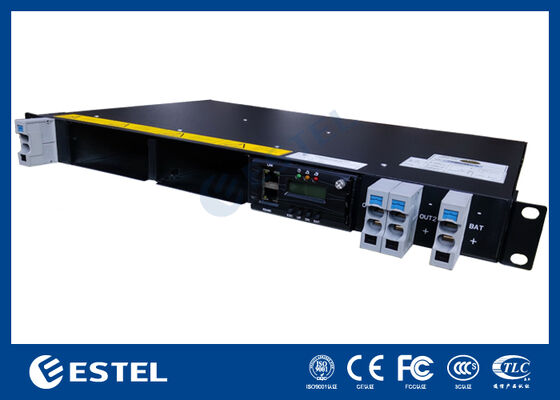

1U Rack Mount Telecom DC Power System с интегрированным распределением и интеллектуальным контроллером
Детали продукта
Система электросвязи 48 В
,Преобразователь мощности постоянного тока 50A
,Ректификатор критической телекоммуникационной инфраструктуры
1U Rack Mount Telecom DC Power System с интегрированным распределением и интеллектуальным контроллером
Обзор продукта 1U Rack Mount Telecom DC Power System
1U Rack-Mount Telecom DC Power System предназначена для телекоммуникационных площадок, сетевых помещений, периферийных объектов и компактных кабинетных установок, где эффективное использование пространства, надежный выход постоянного тока,и интегрированное распределение энергии требуютсяВ отличие от стандартного источника питания для выпрямителя, эта система сочетает в себе вход переменного тока, распределение постоянного тока, модули выпрямителя, прерыватель батареи, прерыватели нагрузки, защиту от перенапряжения,и интеллектуального мониторинга в компактной конструкции с стойкой.
Система подходит для стандартной установки на 19-дюймовом стеллаже или интеграции в шкаф.Он особенно подходит для телекоммуникационных шкафов., укрытия для удаленной связи, небольшие базовые станции и помещения для оборудования с ограниченным размером установки.
Система поддерживает модульную конфигурацию выпрямителя и может быть расширена в соответствии с требованиями к нагрузке проекта.переключателиЕго контроллер поддерживает локальный ЖК-дисплей, выход сигналов тревоги, сигналы сухого контакта и несколько портов связи.помогает пользователям отслеживать работу системы и быстро реагировать на сбои.
Ключевые характеристики 1U Rack Mount Telecom DC Power System
-
Компактная конструкция с стойкой 1U для установки телекоммуникационного шкафа с экономией места
-
Интегрированный вход переменного тока, распределение постоянного тока, прерыватель батареи, прерыватели нагрузки и защита от перенапряжений
-
Модульная конструкция выпрямителя с масштабируемой мощностью системы
-
Поддержка переднего доступа для удобного осмотра и замены модуля
-
Верхняя входная и верхняя выходная кабели для более чистой кабельной проводки
-
Встроенная функция отключения нагрузки BLVD для защиты батареи
-
Защита от перенапряжений и электрических помех, связанных с молнией
-

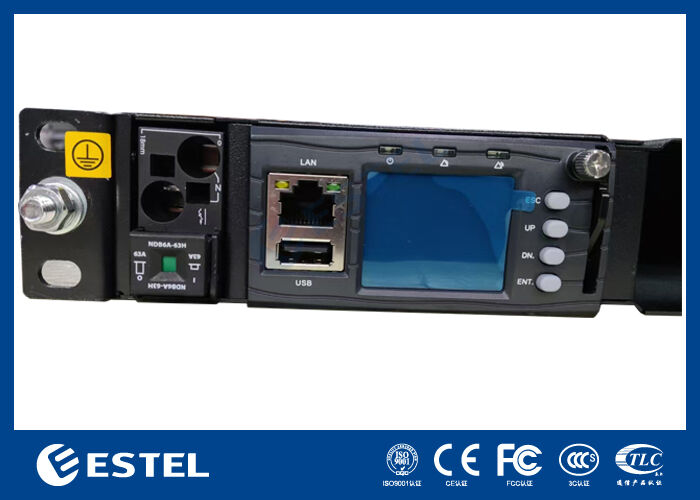

Интеллектуальный контроллер с ЖК-дисплеем и мониторингом системы в режиме реального времени
-
Многочисленные варианты связи, включая LAN, USB, RS485 и SNMP
-
Выход сигнализации сухого контакта для интеграции сигнализации на участке
-
Широкий диапазон температур работы для суровых условий телекоммуникаций
-
Подходит для телекоммуникационных кабинетов, сетевых комнат, удаленных сайтов и периферийной инфраструктуры
Технические спецификации 1U Rack Mount Telecom DC Power System
|
Положение |
Описание |
|
Тип продукции |
Система питания постоянного тока для телекоммуникаций |
|
Структура системы |
Интегрированный выпрямитель, распределение переменного тока, распределение постоянного тока, контроллер, батарея и защита от нагрузки |
|
Способ установки |
19-дюймовая установка с стойкой или установка шкафа |
|
Размер системы |
4820,6 мм В × 350 мм Д × 44 мм В |
|
Масса системы |
≤7 кг без модулей выпрямления |
|
Способ кабелирования |
Верхний вход и верхний выход |
|
Метод обслуживания |
Фронтальное обслуживание с поддержкой замены на уровне модуля |
|
Уровень защиты |
IP20 |
|
Режим ввода |
Однофазный вход переменного тока |
|
Частота ввода |
45 ∼ 66 Гц, номинальная частота 50 Гц / 60 Гц |
|
Входящая мощность переменного тока |
1 × 63A / 1P |
|
Диапазон входного напряжения |
85VAC ≈ 300VAC, номинальный 220VAC |
|
Диапазон выхода постоянного тока |
-43VDC до -58VDC, номинальное -53,5VDC |
|
Максимальная емкость системы |
8 кВт, на основе конфигурации 4 кВт × 2 |
|
Мощность модуля выпрямления |
Модуль выпрямителя мощностью 3 кВт |
|
Эффективность ректификатора |
> 96% |
|
Фактор мощности |
≥ 0,99 при 220VAC, 20%~100% нагрузки |
|

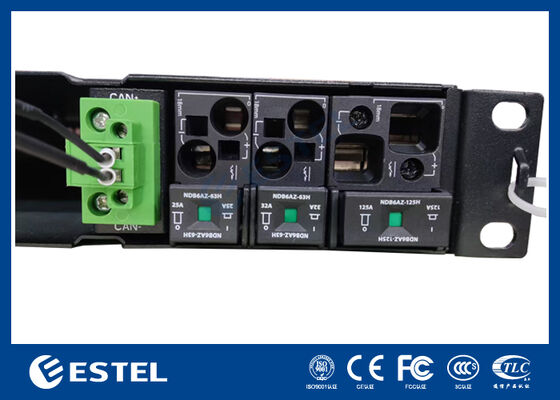

Отключатель батареи |
1 × 125А |
|
Определители нагрузки |
BLVD: 1 × 25A + 1 × 32A |
|
Защита от перенапряжений постоянного тока |
10kA / 20kA, 8/20μs |
|
Охлаждение системы |
Естественное охлаждение системы |
|
Охлаждение ректификатора |
Принудительное охлаждение модуля выпрямителя |
|
Ввод сигнала контроллера |
3 AI, 8 DI, 2 RS485 |
|
Выход сигнализации |
8 сухих контактов |
|
Порты связи |
LAN, USB, RS485, SNMP |
|
Режим отображения |
ЖК-дисплей |
|
Операционная температура |
-40°C до +70°C |
|
Температура хранения |
-40°C до +70°C |
|
Рабочая влажность |
5%-95%, неконденсирующий |
|
Высота |
0 ≈ 3000 м, требуется снижение от 2000 м до 3000 м |
Применения 1U Rack Mount Telecom DC Power System
Эта 1U телекоммуникационная система постоянного тока на стойке подходит для телекоммуникационных базовых станций, компактных коммуникационных шкафов, сайтов сетей доступа, помещений для передачи оборудования, узлов краевой сети,и укрытия для дистанционной связиЕго тонкая структура делает его полезным для проектов, где пространство шкафа ограничено, но все еще требуются надежные функции постоянного тока и распределения.
Он также может использоваться для сетевого оборудования, такого как маршрутизаторы, коммутаторы, коммуникационные узлы, устройства передачи волоконно-оптических сигналов, микроволновое оборудование связи и системы резервного питания на батареях.Для удаленных мест или небольших телекоммуникационных объектов, интегрированный разрыв аккумулятора, разрывчики нагрузки, защита от перенапряжений и контроллер мониторинга помогают упростить конструкцию системы и уменьшить потребность в отдельных внешних компонентах.
-
