Введение

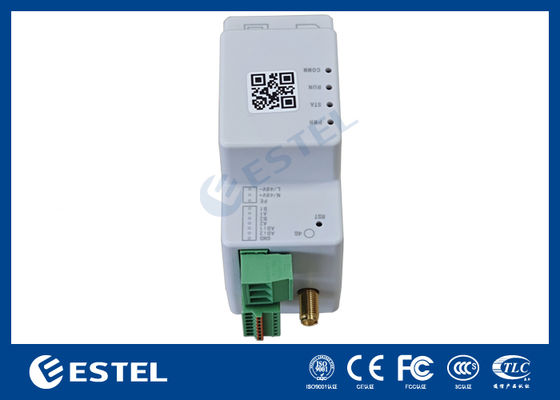

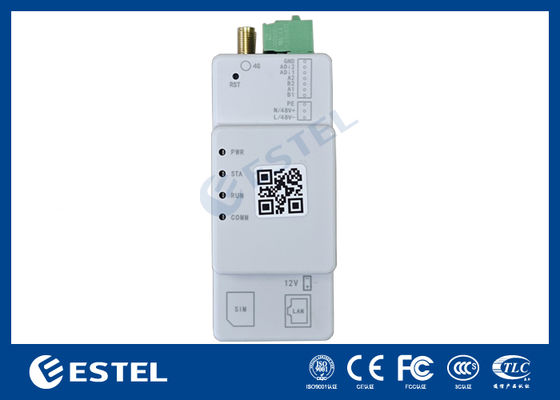

DTU200EG - это устройство, предназначенное для систем мониторинга и общего сбора данных. Оно в основном используется для сбора различных экологических и динамических переменных, сигналов тревоги и т. д. Оно может выполнять сбор данных, управление выходом, удаленную связь и другие функции, интегрируя все функции в одну платформу.
Питается от внешнего источника питания (AC/DC). Он может предоставлять 2-канальное общее аналоговое измерение (AI) или 2-канальный цифровой вход (DI), 2-канальный последовательный порт RS485, один выход 12 В и один порт Ethernet.
Эта подсистема мониторинга напрямую собирает и обрабатывает данные с устройств и датчиков внутри микростанции. Данные загружаются в центр мониторинга через беспроводную связь или Ethernet. DTU200EG поддерживает функцию резервного аккумулятора после отключения питания. Он разработан для сценариев развертывания с низким энергопотреблением, низкой стоимостью и низким трафиком данных.
Особенности продукта
Питание от определенного напряжения: 220 В переменного тока (176 В ~ 264 В) / 240 В постоянного тока (165 В ~ 288 В) / -48 В постоянного тока (-36 В ~ -72 В) и имеет функцию измерения и определения переменного/постоянного тока.
Поддерживает модуль связи 4G, связь через порт Ethernet и локальное подключение Wi-Fi.
Поддерживает функцию GPS позиционирования;
Несколько последовательных портов RS485. Может быть подключен к импульсным источникам питания, кондиционерам, интеллектуальным протоколам, таким как система управления батареями (BMS);
Поддерживает резервное питание от батареи;
Локальное или удаленное обновление и обслуживание;
Корпус продукта имеет умеренный размер и прост в установке. Установка на DIN-рейку;
Низкая стоимость, низкое энергопотребление, низкий трафик данных и подходит для крупномасштабного развертывания и установки;
Все функции соответствуют соответствующим техническим требованиям текущих основных операторов;
Технические параметры
| Название |
Способ |
Примечание |
| CPU/Память |
|
CPU: Xtensa Dual-core 32 Bit LX6 микропроцессор, тактовая частота 240 МГц. Память: 448 КБ ROM 520SRAM |
|
Вход AI/DI
|
2
|
2 канала AI Тип напряжения;
Точность измерения AI: от 30% до полной шкалы, погрешность измерения составляет ≤5 мВ; при 30% шкалы и выше погрешность измерения значения сбора сигнала напряжения составляет ≤0,2%;
Точность измерения DI: 100%;
|
|
Интеллектуальный соединительный порт
|
2
|
2 канала последовательного порта RS485;
Все последовательные порты могут быть настроены с параметрами, такими как скорость, ширина бита связи и контрольная сумма. Рабочий режим может быть настроен как прозрачный режим или режим разбора протокола нижнего уровня, а коэффициент потери пакетов равен 0.
|
| Выход DC12V |
1 |
1 канал управляемого выхода 12 В ±10%; общая мощность ≥1,2 Вт; |
| Резервная батарея (опционально) |
1 |
Резервная батарея имеет встроенную функцию управления зарядом и разрядом и сообщит сигнал тревоги об отключении питания в течение указанного времени, когда емкость батареи соответствует требованиям. |
| Порт Ethernet |
1 |
В комплекте 1 сетевой порт поддерживает функции отладки локального сетевого порта; |
| Разъем SMA |
1 |
1 канал подключения антенны связи; |
| Коммуникационный модуль (опционально) |
1 |
Поддерживает все типы сетей 2/3/4G Коммуникационный модуль или коммуникационный модуль 4G CAT1; |
| Индикаторы |
4 |
4 Имеются несколько общих индикаторов, включая индикатор внешнего питания, индикатор состояния, индикатор работы и индикатор связи. |
| WIFI (опционально) |
|
Поддержка связи WiFi; |
|
Источник питания
|
1
|
Поддерживает измерение напряжения и автоматическое определение переменного/постоянного тока;
Параметры электропитания: тип переменного тока 220 В переменного тока (176 В ~ 264 В); 240 В постоянного тока (165 В ~ 288 В); тип постоянного тока -48 В постоянного тока (-36 В ~ -72 В);
|
| Размер и способ установки |
длина 88,2 мм, ширина 37,5 мм, высота 69,4 мм. Стандартная установка на DIN-рейку 35 мм. |
| Адаптивность к окружающей среде |
Температура хранения: -40～70℃
Рабочая температура: -20～60℃
|
| Уровень защиты |
IP20 |
| Защита от молнии |
Разъем питания: дифференциальный режим 3 кА, общий режим 3 кА; дифференциальный режим для других портов 2 кА, общий режим 3 кА |
| Энергопотребление |
Энергопотребление в режиме ожидания всей машины составляет ≤2 Вт (когда резервная батарея не заряжается). |
