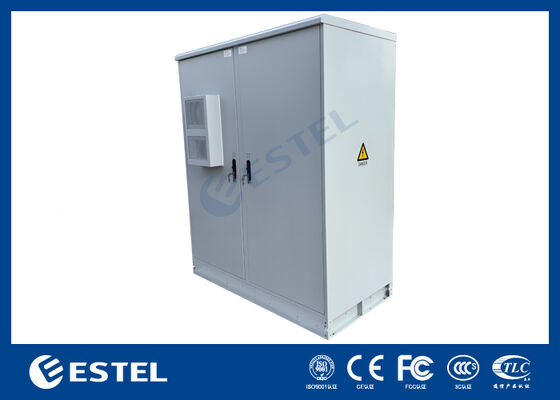

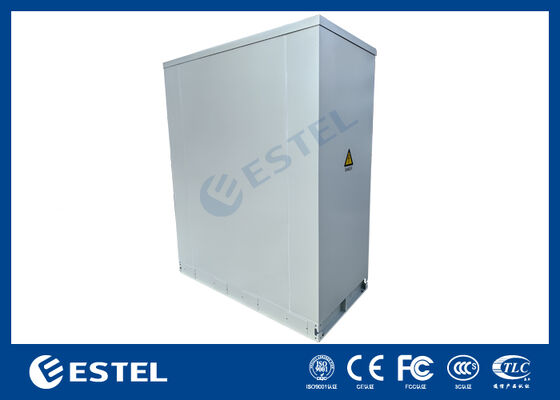

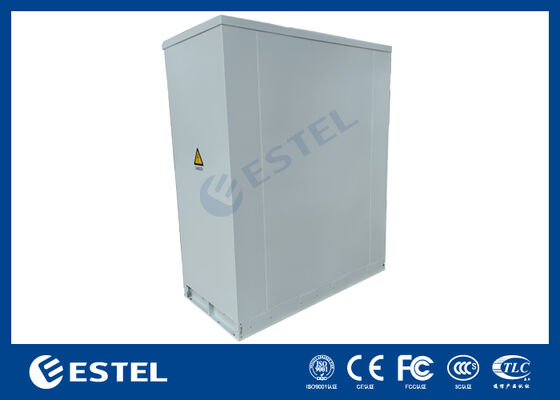

42U Двухсекционный уличный телекоммуникационный шкаф 2400×1000×2100 мм Одностенный корпус с аккумуляторным отсеком

Обзор

Большой двухсекционный уличный телекоммуникационный шкаф представляет собой прочный и погодоустойчивый корпус, предназначенный для наружной установки телекоммуникационного оборудования, резервного питания, распределения оптоволокна и интеграции сетевого оборудования. Разработанный для средних и крупных коммуникационных объектов, этот шкаф сочетает в себе просторное внутреннее пространство, надежную защиту от окружающей среды и безопасный раздельный доступ в одном интегрированном решении.

Благодаря выделенному аккумуляторному отсеку, стандартной секции для 19-дюймовых стоек оборудования и независимому отсеку для распределения оптоволокна, этот шкаф обеспечивает эффективное разделение питания, активного оборудования и оптических кабелей. Его увеличенная конструкция обеспечивает больше места для установки, улучшенную теплоизоляцию и облегчает техническое обслуживание, что делает его идеальным для операторов связи, широкополосной инфраструктуры, систем умного города и критически важных наружных коммуникационных проектов.

Ключевые особенности

Большая емкость, две секции

Шкаф имеет двухсекционную конструкцию для разделения различных системных функций в одном корпусе. Левая секция предназначена для аккумуляторов или устройств резервного питания, центральная секция сконфигурирована для 19-дюймового телекоммуникационного оборудования, монтируемого в стойку, а правая секция используется для распределения оптоволоконной передачи, прокладки кабелей или вспомогательных устройств. Такая компоновка повышает безопасность эксплуатации, тепловой контроль и эффективность обслуживания.

Алюминиевая двухстенная конструкция

Изготовленный из двухстенного алюминиевого корпуса, шкаф обладает высокой коррозионной стойкостью, структурной прочностью и сниженным весом. Изолированная двухстенная конструкция помогает минимизировать поглощение солнечного тепла и обеспечивает более стабильные внутренние условия эксплуатации, особенно при установке на открытом воздухе при высоких температурах.

Защита от атмосферных воздействий IP55

Разработанный для наружной эксплуатации, шкаф обеспечивает защиту IP55 от проникновения пыли и струй воды. Это делает его подходящим для базовых станций связи, придорожных узлов связи, коммунальной инфраструктуры и других открытых полевых применений.

Безопасный независимый доступ через двери

Каждая секция оснащена собственной независимой передней дверью и трехточечной системой запирания. Такая конструкция улучшает контроль доступа, повышает безопасность обслуживания и снижает риск несанкционированного доступа. При необходимости дополнительной безопасности объекта может быть предусмотрена возможность установки навесного замка.

Гибкое охлаждение и управление кабелями

Шкаф поддерживает естественную вентиляцию, вентиляторное охлаждение, теплообменники или кондиционеры в зависимости от требований объекта. Нижние порты ввода кабелей позволяют аккуратно прокладывать силовые кабели, сигнальные кабели и оптоволоконные кабели, помогая поддерживать чистую и организованную внутреннюю компоновку.

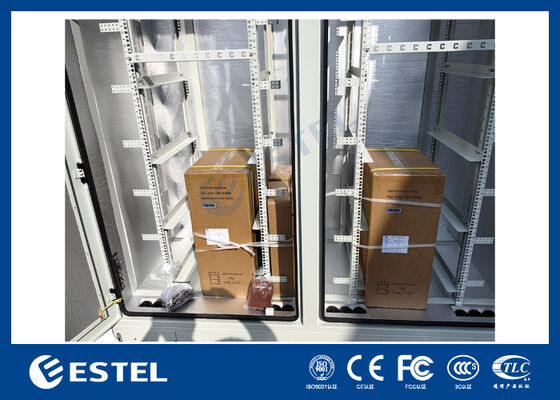

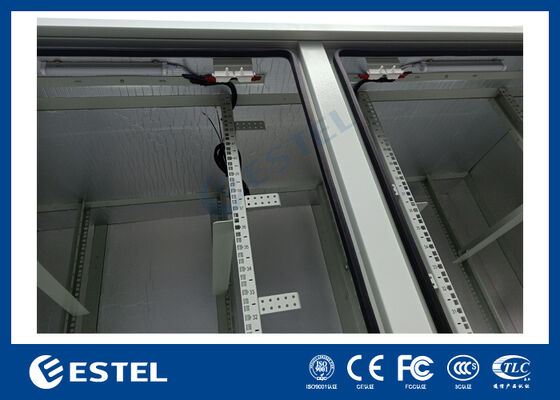

Структура продукта и внутренняя конфигурация

Левая секция – Аккумуляторный отсек

Эта секция предназначена для резервных аккумуляторов, систем постоянного тока или связанных с ними компонентов хранения энергии. Физически отделяя аккумуляторы от активного телекоммуникационного оборудования, шкаф помогает снизить тепловое взаимодействие и повысить безопасность эксплуатации.

Правая секция – Отсек распределения оптоволоконной передачи

Правая секция сконфигурирована для оптоволоконных патч-панелей, сплайс-кассет, аксессуаров для управления кабелями и компонентов маршрутизации сигналов. Эта выделенная зона для оптоволокна обеспечивает более аккуратную организацию кабелей и помогает уменьшить помехи между оптическими и силовыми системами.

Соображения по установке

Напольная установка для уличной стабильности

Благодаря своим большим размерам и высокой емкости этот шкаф предназначен для напольной установки. Для обеспечения структурной безопасности и долгосрочной надежности на открытом воздухе рекомендуется использовать устойчивое бетонное основание или стальную платформу.

Правильная конфигурация охлаждения

Для телекоммуникационного оборудования с высокой нагрузкой или при развертывании в жарком климате рекомендуется активное охлаждение, такое как кондиционеры постоянного тока или теплообменники. Для приложений с меньшей нагрузкой может быть достаточно фильтрованной вентиляции или вентиляторного охлаждения в зависимости от требований к рассеиванию внутреннего тепла.

Прокладка кабелей и разделение отсеков

Нижний ввод кабелей должен быть спланирован заранее для разделения силовых кабелей, кабелей заземления, коммуникационных кабелей и оптических волокон. Правильная прокладка улучшает безопасность, доступ для обслуживания и долгосрочную надежность.

Применение

Базовые станции связи

Идеально подходит для наружных объектов 4G и 5G, требующих резервного питания от аккумуляторов, телекоммуникационного оборудования, монтируемого в стойку, и управления оптоволокном в одном интегрированном шкафу.

Оптоволоконный доступ и широкополосные сети

Подходит для точек распределения оптоволокна, узлов доступа и передачи, а также для наружных площадок расширения сети, где важны организованное управление кабелями и защита от атмосферных воздействий.

Инфраструктура умного города

Может использоваться для транспортных систем, управления умным освещением, резервного канала видеонаблюдения, точек доступа к общественной сети и другой наружной цифровой инфраструктуры.

Промышленные и коммунальные системы связи

Практичное решение для энергетических компаний, проектов возобновляемой энергетики, транспортных сетей и промышленных узлов связи, требующих безопасного размещения оборудования на открытом воздухе.
