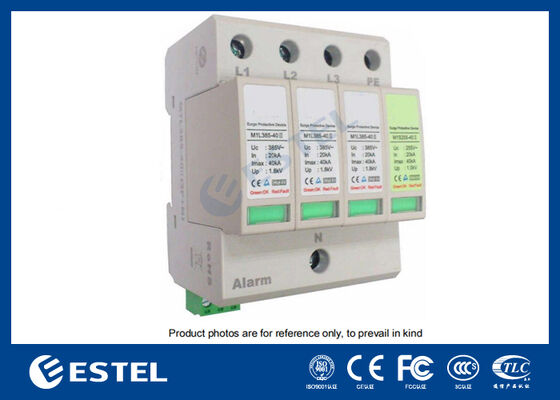

Устройство для защиты от перенапряжения (SPD) для распределения питания 40kA

Устройство для защиты от перенапряжения (SPD) для распределения питания 40kA

Описание продукта

ВM1L385-40 II Устройство защиты от перенапряжений (SPD)является высоконадежной электрической защитной системой, предназначенной для защиты оборудования от перенапряжения и перенапряжений в низковольтных распределительных системах.Это устройство специально разработано для применений, где как чрезмерная защита от тока, так и чрезмерной защиты от жары необходимы., обеспечивающий надежную защиту чувствительных электрических систем и электронных устройств.

Модель M1L385-40 II соответствуетНормы защиты класса Си способен выдерживать приливные токи до40 кА(8/20μs test), что делает его подходящим для использования в системах распределения электроэнергии и оборудовании, уязвимом к преходящим перепадам.пульт дистанционной сигнализации(без активного контакта), обеспечивая пользователям возможности мониторинга в режиме реального времени и оповещения о потенциальных неисправностях или сбоях, обеспечивая таким образом сохранность целостности системы и сокращение времени простоя.

Устройство спроектировано с интегрированной базой для легкой установки и обслуживания, обычно установленной на35 мм рельсы DIN, что является обычной практикой для распределительных панелей оборудования.Этот метод установки гарантирует, что СПД может быть надежно закреплен в системе без ущерба для общей эффективности электрической установкиУстройство также поддерживаетгибкая проводкаразмеры от1от 0,5 до 25 мм2для гибких соединений и до35 мм2для жестких соединений, удовлетворяющих различным требованиям к установке.

Основные характеристики

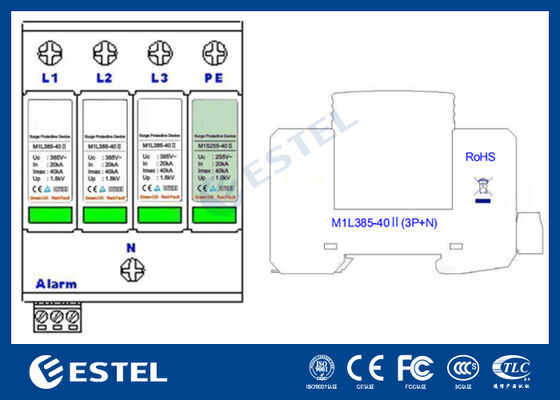

Модель: M1L385-40 II (3P+N)

Номинальное рабочее напряжение:

230V/400VAC (L-N / N-PE)

Номинальная частота: от 48 до 62 Гц

Максимальное рабочее напряжение:

385В (L-N) / 255В (N-PE)

Номинальный ток разряда (in):

20kA (L-N; N-PE)

Максимальный ток разряда (Imax):

40kA (L-N; N-PE)

Уровень защиты от напряжения (вверх):

10,8 кВ (L-N) / 1,0 кВ (N-PE)

Характеристики временного перенапряжения (TOV):

5 с при 385 В (L-N) / 400 В в течение 5 секунд

1200 В (L-PE) / 200 мс для характеристик отказов

Ток короткой цепи:

25 кАрм

Размер терминального соединения:

1.5mm2 до 25mm2 (гибкий) / 35mm2 (жесткий)

Максимальный ток для порта сигнализации:

250В / 0,5А (AC) 0,1А (DC); 125В / 1А (AC) 0,5А (DC)

Степень огнеупорности раковины:

UL94 V-0

Степень IP:

IP20

Система мониторинга сигнализации

ВM1L385-40 IIСОД имеетпульт дистанционной сигнализацииСистема сигнализации активируется с помощьюнеактивный контакти помогает поддерживать операционную эффективность, предупреждая пользователей о необходимости обслуживания или замены, обеспечивая минимизацию времени простоя оборудования.Функция дистанционной сигнализации также облегчает интеграцию в более крупные системы мониторинга, улучшение надзора за критической инфраструктурой.

Инструкция по установке

Устройство предназначено для установкиуполномоченные специалистыОбычно он устанавливается на35 мм рельсы DINВнутреннее устройство оборудования должно быть подключено в соответствии со следующими инструкциями:

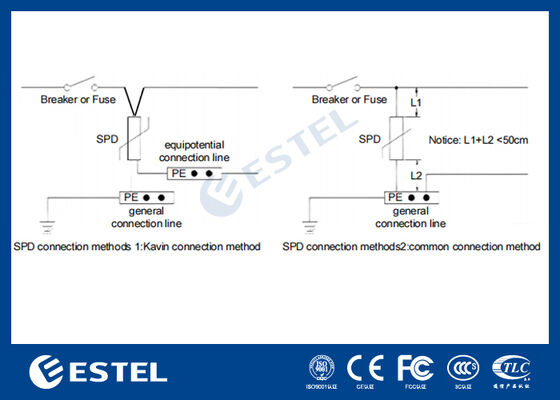

Способ подключения: Для проводки можно использовать общее параллельное соединение с максимальным16 мм2длина соединительного провода не должна превышать00,5 метра..

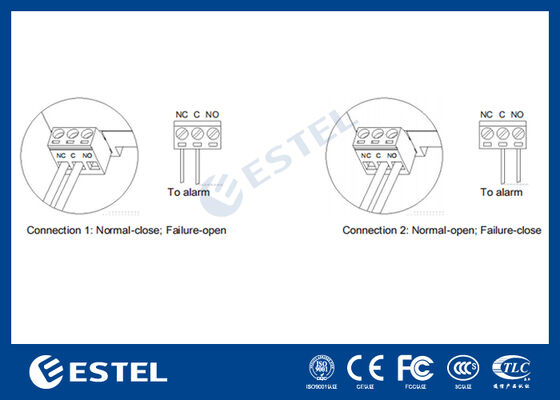

Втерминал связи сигнализациидля дистанционного мониторинга пользователи должны затянуть проводки и вставить провода сигнализации в соответствующие отверстия в проводках,затем вставить розетки в их первоначальное положение и затянуть винты.

Следуя указанным инструкциям, устройство может быть интегрировано в электрическую систему, обеспечивая надежную защиту от перенапряжений и обеспечивая непрерывную и надежную работу.

Преимущества устройства защиты от перенапряжений M1L385-40 II:

Мощность высокого тока: с максимальным током разряда40 кА, этот СПД может обрабатывать значительные перепады мощности и преходящие напряжения, обеспечивая отличную защиту чувствительного оборудования.

Возможность дистанционного мониторингаВстроенныйпульт дистанционной сигнализациипозволяет легко осуществлять мониторинг и техническое обслуживание, обеспечивая быстрое решение любых проблем.

Удобная установка:Установка рельсов DINСистема упрощает установку и облегчает интеграцию в существующую электрическую инфраструктуру.

Широкий диапазон защиты от напряжения: способны выдерживать напряжения до385В(L-N) и255 В(N-PE), что делает его подходящим для различных применений в системах распределения электроэнергии.

Прочный и безопасный:огнеупорная оболочка (UL94 V-0)иЗащита IP20обеспечить безопасность и долговечность устройства в различных условиях эксплуатации.

Области применения

Системы распределения энергии: защищает энергосистемы от переходных перенапряжений, которые могут повредить чувствительные компоненты.

Телекоммуникационное оборудованиеОбеспечивает безопасность телекоммуникационного оборудования, предотвращая перенапряжение, влияющее на производительность.

Промышленные электрические системы: Защищает промышленные машины и оборудование от электрических сбоев, которые могут привести к простою или повреждению.

Системы возобновляемой энергии: защищает солнечную, ветровую и другие системы возобновляемой энергетики от электрических перепадов, вызванных внешними факторами.

Резюме

ВУстройство защиты от перенапряжений M1L385-40 IIобеспечивает высокоэффективную защиту электрических систем и чувствительного оборудования от перенапряжения, перенапряжений и электрических сбоев.возможности дистанционного мониторинга, и легкая установка черезУстановка рельсов DIN, он является надежным выбором для промышленных, телекоммуникационных и распределительных приложений.
