Интегрированная модульная система питания постоянного тока с распределением переменного или постоянного тока, многоуровневая конструкция с выходом 48 В для телекоммуникационных и энергетических приложений.

Описание продукта системы питания постоянного тока

Интегрированная модульная система питания постоянного тока — это современное решение по электропитанию, разработанное для удовлетворения растущих потребностей современных телекоммуникационных сетей и энергетических приложений. Благодаря многоуровневой архитектуре эта система обеспечивает интегрированный вход переменного тока, распределение постоянного тока, слоты для выпрямителей и интеллектуальный мониторинг в компактном, но высокофункциональном шасси.

Основные характеристики системы питания постоянного тока

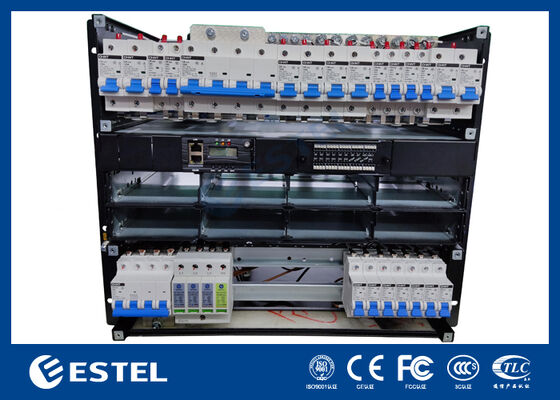

• Многоуровневая конструкция: объединяет вход переменного тока, распределение постоянного тока, слоты выпрямителя и защиту аккумулятора в одном шасси.
• Вход переменного тока с защитой от перенапряжения: встроенное устройство защиты от перенапряжения переменного тока (SPD) для защиты системы от скачков напряжения.
• Распределение постоянного тока: имеет каналы выключателя от F1 до F14, позволяющие распределять мощность между несколькими устройствами с защитой от перегрузки и короткого замыкания.
• Защита аккумулятора: включает защитные модули LLVD (отключение при низком напряжении) и BLVD (отключение напряжения нагрузки от аккумулятора) для предотвращения чрезмерного разряда и продления срока службы аккумулятора.
• Слоты выпрямителя: модульные слоты выпрямителя для масштабируемой мощности с типичным выходом -48 В постоянного тока для телекоммуникационных приложений.
• Интеллектуальный мониторинг: встроенная связь RS485 для удаленного мониторинга и диагностики в режиме реального времени.
• Конструкция с фронтальным доступом: простая установка и обслуживание благодаря четкой проводке и планировке с фронтальным доступом.
• Универсальное применение: подходит для базовых станций телекоммуникаций, уличных шкафов, гибридных энергетических систем и т. д.

Технические характеристики системы питания постоянного тока

Руководство по эксплуатации системы постоянного тока

• Установка:

Установите интегрированную модульную систему питания постоянного тока в 19-дюймовую стойку, используя входящие в комплект боковые монтажные кронштейны. Обеспечьте достаточное пространство вокруг устройства для вентиляции и прокладки кабелей.

• Кабельные соединения:

Подключите вход переменного тока (220–240 В переменного тока) к системе через входной разъем. Убедитесь, что полярность выхода -48 В постоянного тока правильна и надежно подключена к телекоммуникационному или сетевому оборудованию.

• Модули выпрямителя:

Система поддерживает до 4 модульных выпрямителей. Установите и настройте выпрямители в соответствии с вашими требованиями к электропитанию. Каждый выпрямительный модуль увеличивает общую выходную мощность системы, при этом типичная конфигурация обеспечивает до 12 кВт.

• Защита и мониторинг батареи:

Подключите систему резервного питания к клеммам LLVD и BLVD. Эти модули предотвращают чрезмерную разрядку аккумулятора и обеспечивают долговечность энергосистемы, что особенно важно для удаленных базовых станций связи.

• Удаленный мониторинг и диагностика:

Используйте интерфейс связи RS485 для подключения системы к платформе централизованного мониторинга. ЖК-дисплей на встроенном контроллере отображает локальное состояние и диагностику, позволяя операторам отслеживать напряжение, ток, выходную мощность и аварийные состояния в режиме реального времени.
