Подробная информация о продукте:
Оплата и доставка Условия:
|
| Rectifier Module Rated power: | 3000W(176~300VAC) | System Dimension(mm): | 482.0(W)*350(D)*5U(H) |
|---|---|---|---|
| AC Distribution Input mode: | 220Vac（L-L） | DC Distribution Output voltage: | -43~-58VDC, rated value: -53.5VDC |
| Controller Signal input: | 4 AI (3 Battery temp., 1 ambient temp) ,6 DI (SPD, 6 common DI) | Environment Operating temperature: | -40℃~+75℃ |
| Выделить: | Силовая система для наружного телекоммуникационного шкафа,Ректификатор для телекоммуникаций,Система исправления для телекоммуникаций |
||

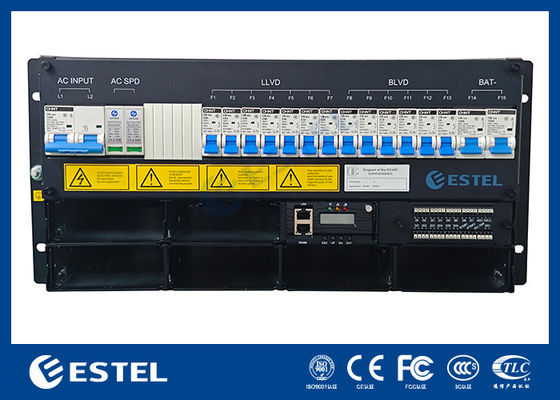

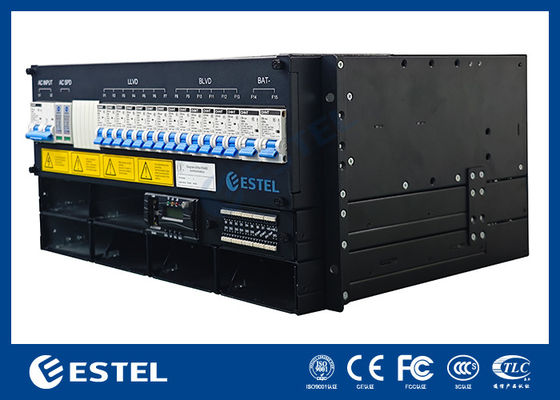

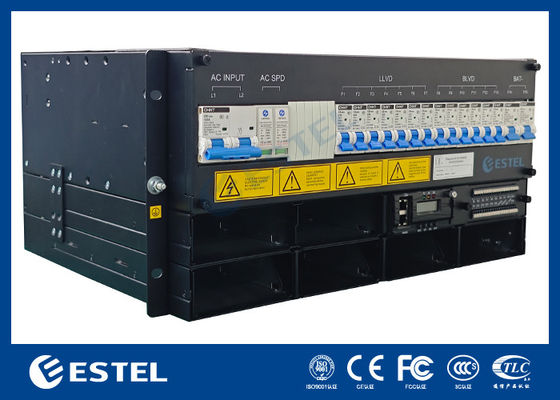

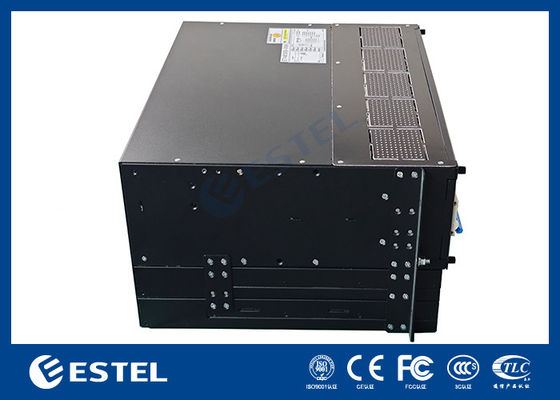

Встроенная система питания 5U
Введение
ESTEL ET48300 M5E65A представляет собой новое встроенное компактное источник питания с новым архитектурным дизайном, который обеспечивает небольшие размеры и высокую плотность мощности (до 24 КВт в 5U).Эта система отдает приоритет гибкости клиентов.
5U высота компактная конструкция для удовлетворения критических потребностей в применении волоконной и микроволновой передачи, устройства доступа, переключателя.Кабели передний доступ с MCB и автобусной стойки.Правильники серии MR48 в сочетании с контроллером MC2600 гарантируют безопасную, надежную и гибкую работу.Построен на проверенной технологии ESTEL, серия MR48 готова удовлетворить будущие требования.
Ключевые особенности
Сценарии применения
Спецификации
| Модель продукта | ET48300 M5E65A | ||
| Система | Размер ((мм) | 482.0(W) *350(D) *5U(H) | |
| Вес | ≤ 20 кг (без выпрямителей) | ||
| Режим охлаждения | Естественное охлаждение | ||
| Режим установки | Установлен на 19-дюймовом стойке или внутри шкафа | ||
| Режим кабелирования | Верхний вход и верхний выход | ||
| Режим обслуживания | Фронтальное техническое обслуживание, изменение уровня поддержки модуля | ||
| Уровень защиты | IP20 | ||
| Распределение переменного тока | Режим ввода | 220Vac ((L-L) | |
| Вводная мощность | 1×125A/2P | ||
| Диапазон входного напряжения | 90 ~ 300Вац | ||
| СПД переменного тока | 20kA/40kA, 8/20μs | ||
| Распределение постоянного тока | Выходное напряжение | -43~-58VDC, номинальное значение: -53.5VDC | |
| Максимальная мощность | 18 кВт ((6×3 кВт) | 24 кВт ((6×4 кВт) | |
| Отключатели батарей | 2×125A/1P | ||
| Переключатели нагрузки |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD:2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| Модуль выпрямления | Входное напряжение | 85VAC~300VAC, номинальная 220VAC | |
| Эффективность | ≥96%@пиковая величина | ||
| Номинальная мощность | 3000 Вт ((176 ~ 300 ВАК) | ||
| Рабочая температура | -40°C~+75°C ((полное действие ниже 50°C) | ||
| Размер | 106.5mm(W) × 286mm(D) × 41.5mm ((1U/H) | ||
| Вес | ≤ 2 кг | ||
| Режим охлаждения | Принудительное охлаждение с помощью вентилятора | ||
|
Контроллер
|
Ввод сигнала | 4 AI (3 температуры аккумулятора, 1 температуры окружающей среды), 6 DI (SPD, 6 общих DI) | |
| Выход сигнализации | 6 сухой контакт | ||
| Порт связи | Интерфейс LAN/RS232/RS485, LAN-SNMP, TCP/IP | ||
| Режим отображения | ЖК | ||
| Экология | Рабочая температура | -40°C~+75°C (при работе с полной нагрузкой температура не должна превышать 50°C) | |
| Температура хранения | -40°C~+75°C | ||
| Рабочая влажность | 0% ~ 95% ((неконденсирующий) | ||
| Высота | 0 ~ 3000 м ((Если высота находится в диапазоне от 2000 до 3000 м, максимальная рабочая температура снижается на 1 °C по мере увеличения высоты на 200 м.) | ||
Диаграмма
MR483000HG2B-CS
| ACInput | Выход постоянного тока | ||
| Входное напряжение (номинальное) | 110VAC/220VAC | Выходное напряжение | -42 до -58VDC, номиналом: -53.5VDC |
| Диапазон входного напряжения | от 85 до 290ВА | Максимальная эффективность | > 96% |
| Максимальный входный ток | 18А | Максимальная мощность | 3000 Вт |
| Частота ввода | от 45 до 65 Гц | Максимальный выходный ток | 56.1А |
| Фактор мощности | ≥ 0,99 (220VAC @ 20% до 100% нагрузки) | ТГД | ≤ 5% @ 50% до 100% нагрузки |
| Контроль и мониторинг | Экология | ||
| Протокол связи | Сможет | ЭМК | EN55032 класс B;EN55035;IEC61000-3-2;IEC61000-3-3 |
| Светодиодные | Зелёный - нормальный; желтый - тревожный; красный - разрывный | Безопасность | UL62368-1;EN62368-1;IEC62368-1 |
MR484000SG1-GS
l Максимальная эффективность > 96,5%
L Мощность от 45°C до 75°C
l Выходная мощность при <176ВА
l Высокая плотность мощности
| ACInput | Выход постоянного тока | ||
| Входное напряжение (номинальное) | 110VAC/220VAC | Выходное напряжение | -42 до -58VDC, номиналом: -53.5VDC |
| Диапазон входного напряжения | от 85 до 290ВА | Максимальная эффективность | > 96,5% |
| Максимальный входный ток | 26А | Максимальная мощность | 4350 Вт |
| Частота ввода | от 45 до 65 Гц | Максимальный выходный ток | 81.3А |
| Фактор мощности | ≥ 0,99 (220VAC @ 20% до 100% нагрузки) | ТГД | < 3% @ ≥ 50% нагрузки |
| Контроль и мониторинг | Экология | ||
| Протокол связи | Сможет | ЭМК | EN55032 класс B;EN55035;IEC61000-3-11;IEC61000-3-12 |
| Светодиодные | Зелёный - нормальный; желтый - тревожный; красный - разрывный | Безопасность | UL62368-1;EN62368-1;IEC62368-1 |
Контроллер MC2600
Введение
MC2600 - это контроллер постоянного тока нового поколения, разработанный Megmeet. Контролер использует AR 32-битный кортекс-M4CPU в качестве основного процессора.удобный для использования, и простой в использовании интерфейс, мощная функция управления электроэнергией, включая управление дизельным топливом, VRLA и итий-ионные батареи и солнечные модули.
Ключевые особенности
Измерение
24 x аналоговые и 9 x цифровые показания, включая: напряжение системы, ток нагрузки, ток батареи, температуру батареи, 8*Dl, 8*D0, и т.д.
Коммуникация
Контроллер взаимодействует с хост-компьютером в двух режимах: Rs485 и Ethernet (WEB или SNMP).Загрузка журналов данных и сигнализация по истории доступны через браузер WEBКоммуникация между контроллером и ректификаторами и солнечными модулями использует связь CAN.
Протокол SNMP поддерживает порты GET, SET и TRAP 4xRs485 для устройств батареи BMS, DG или функций расширения
Журнал истории сигнализации
Журнал истории сигнализации 1000 событий, FlFO для анализа системы
Журнал системных началов
1000 записей показаний выходного напряжения и тока нагрузки и 50 записей показаний исторических испытаний батареи
ЖК и светодиоды
128 x 32 LCD-экран, показывающий статус доступа, сигналы тревоги, настройки пользователя; зеленые/желтые/красные светодиоды указывают на состояние работы и сигналы тревоги
Управление батареей
Управление батареей
Сигнализация/события
Контроллер MC2900
Введение
Mc2900 - это контроллер постоянного тока последнего поколения, разработанный Megmeet. Он основан на процессоре ARM Cortex-A8, 256Nflash, 512M SRAM и операционной системе Linux.,и удобный в использовании интерфейсРуководство обеспечивает функцию управления выпрямителем, солнечным модулем, модулем ветра, модулем DC/DC, модулем HVDC дизельным топливом, аккумулятором VRLA и литий-ионным аккумулятором.
Ключевые особенности
Измерение
22x аналоговые и 12x цифровые показания, включая: напряжение системы, ток нагрузки, ток батареи, температуру батареи, температуру окружающей среды, влажность окружающей среды, 12*Dl. 8*DO. и т.д.
Коммуникация
Контроллер взаимодействует с хост-компьютером в двух режимах: Rs485 и Ethernet (TcP/p, UDp, https и SNMp).Загрузка истории эксплуатации и истории сигнализации доступна в браузере WEBКоммуникация между контроллером и выпрямителями и солнечными модулями использует CAN-коммуникацию.
Протокол SNMP поддерживает порты GET, SET и TRAP 4xRS485 для батарей BMS, DG или панелей расширения функций
Журнал истории сигнализации
200000 сигналов тревоги и 100000 событий истории
Журнал системных началов
5000 журналов испытаний батареи, 5000 журналов зарядки батареи, 5000 журналов разряда батареи, 5000 журналов работы DG
ЖК и светодиоды
128 x 160 LCD-экран для доступа к текущим условиям работы, сигналам тревоги, настройкам пользователя; зеленый/желтый/красный светодиод указывает на состояние работы и сигналы тревоги
Сбор и управление
Управление батареей
L Управление грузом и плавательным составом
L Ограничение зарядного тока
Компенсация температуры
L LVD
I испытание батареи
l Среднее напряжение, расчет мощности
Я перерезал.
L Управление литийными батареями
Я переключаюсь в соответствии с емкостью батареи
Я переключаюсь в зависимости от напряжения батареи
Испытание DG
L Расчет остального топлива
L Управление приоритетами энергопотребления
L Управление энергосбережением корректификатора
I Повороты выпрямителя
Сигнализация/события
