DC48V 450A резервная система питания 19-дюймовый 6U стандартный корректировщик электричества Телекоммуникационный шкаф
Детали продукта
19-дюймовая система телекорективатора
,Система резервного питания DC48V
,Корректировщик электроэнергии Телекоммуникационный шкаф
Система резервного питания для 19-дюймового стандартного электрического телекоммуникационного шкафа с выпрямителем
1. 6U 27KW система выпрямления
"Система исправления 48VDC" обычно относится к системе постоянного тока (DC), которая выводит 48 вольт (VDC).
Центры обработки данных, промышленное управление и другие приложения, требующие стабильного питания постоянным током.
Выпрямитель, ключевой компонент этой системы, в основном работает для преобразования электричества из переменного тока в электричество из постоянного тока.
ET48450 состоит из распределительного блока, модуля выпрямителя, модуля преобразования, модуля мониторинга.
| Конфигурация | Модуль выпрямителя | Примечание |
| Стандартный | ГБ 4943 | Подробности см. в спецификациях модулей. |
| Стандартный | IEC/EN 62368-1 (включает в себя: | |
| Стандартный | EN 55032 Класс A,GR1089 Выпуск 4,R3-10, R3-11, R3-12 Класс B сертифицирован Северной Америкой | |
| Стандартный | EN300386, КЛАССА |
2. 5U 27КВт Система исправления Быстрые подробности:
| Кондиционер Распределение | DC Распределение | ||
| Режим ввода | 380VAC трехфазный | Выходное напряжение | От 42 до -58VDC, номинальное значение: -53,5VDC |
| Вводная мощность | 63А | Разделитель нагрузки |
LLVD:63A/1Px8; LLVD2:63A/1Px8 BLVD:63A/1Px8, по умолчанию нет выключателя, пользовательская конфигурация |
| Частота ввода | от 45 до 66 Гц,номинальное значение:50 Гц/60 Гц | ОДП | 10kA/20kA,8/20μs |
| Корректировщик | Контроллер | ||
| Входное напряжение | 85-290ВАК, номинальная 220ВАК | Высота | 3Al ((2 температура батареи,1 температура окружающей среды).2 RS485,7 D |
| Эффективность | > 96% | Ввод сигнала | 6 сухой контакт |
| Номинальная мощность | 3000 Вт ((176 до 290 Вт | Порт связи | RS485,SNMP |
| Рабочая температура | -10°C до +75°C ((полное действие ниже 55°C) | Режим отображения | ЖК |
| Система | Экология | ||
| Режим охлаждения | Естественное охлаждение | Операционная температура | от 10°C до +55°C |
| Режим кабелирования | Верхний вход и верхний выход | Температура хранения | от 40°C до +75°C |
| Режим обслуживания | Фронтальное обслуживание | Рабочая влажность | 5%-95% ((неконденсирующий) |
|
Уровень защиты |
IP20 |
Высота |
от 0 до 4000 м ((если высота находится в диапазоне от 3000 до 4000 м, максимальная рабочая температура снижается на 1 °C по мере увеличения высоты на 200 м) |
Характеристика продукта
1) Модуль выпрямителя использует технологию активной компенсации коэффициента мощности, и значение коэффициента мощности достигает 0.99.
2) Нормальный рабочий диапазон входного напряжения переменного тока широк до 90-290 В, однофазный (323V ~ 480V ac, 3-фазный).
3) Модуль выпрямителя использует технологию полного моста мягкого переключения, а эффективность достигает 96%.
4) Умное управление батареей. Существуют функции отключения загрузки и защиты батареи от низкого напряжения (LVLD + LVBD) и вторичного отключения (вторичный переключатель питания),который может выполнять такие функции, как компенсация температуры, автоматическое выравнивание и управление плавающим зарядом, автоматическое регулирование напряжения, расчет емкости батареи и онлайн-тестирование батареи.
5) Модуль выпрямителя использует технологию горячей замены без повреждений, подключение и замена менее 1 минуты.
6) Сетевой дизайн, обеспечивающий несколько коммуникационных интерфейсов (например, RS485, сухой контакт), гибкую сеть, реально ограниченный локальный и удаленный мониторинг, без присмотра.
7) Проектировка защиты от молнии для сторон переменного тока и постоянного тока, подходящая для областей грозы.
8) Поддержка функций защиты от неисправностей и сигнализации о неисправности.
9) Удобная эксплуатация и обслуживание могут быть установлены на стене, эффективно экономия места.
10) Ультра низкое излучение.

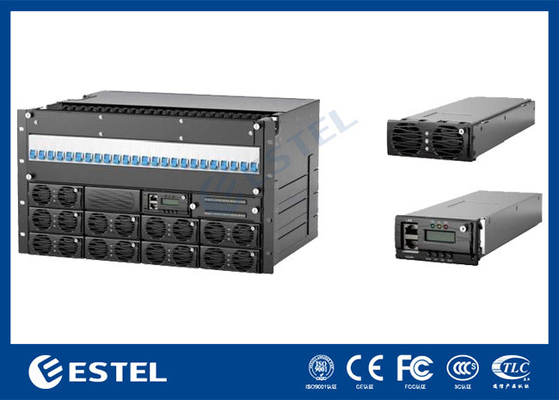

3Картинки системы выпрямления:
-

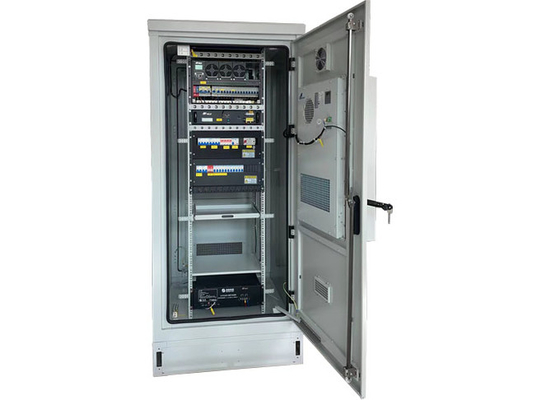

28U Интегрированный внешний шкаф питания с системой выпрямления
