8U горячая подключаемая телеком-ректификаторная система для внутреннего шкафа с широким диапазоном входного напряжения 85-300Vac
1. Обзор
ET48300-001 подрельсовое питание с конструкцией высоты 8U может удовлетворить критические потребности приложения волокна и микроволновой передачи, устройства доступа и переключателя.с МКБ переменного тока/аккумулятора/нагрузки.
2. Ключевые особенности
2.1 стандартная ширина 19 дюймов, которая имеет преимущество широкого использования;
2.2 Идеальное управление аккумулятором, продлевает срок службы аккумулятора, а также обеспечивает различные порты связи, RS485, интернет-порт, сухие контакты и т. д.которая позволяет гибко создавать сети и осуществлять дистанционный мониторинг;
2.3 Исправляющее устройство и контроллер подключаются к электричеству на горячем уровне, обеспечивают легкое и быстрое онлайн-обслуживание;
2.4 Широкий диапазон входного напряжения ((85-300Vac) электрическая сеть адаптируется.
3. Конфигурационный список телеком корректировщика кабинета
| Нет | Описание | Спецификации | Количество |
| 1 | Внутренний шкаф | (1) Внешние размеры: W×D×H 600×600×2000 мм (2) Одно отделение: включает 42U 19" стойку (3) С одной входной дверью (акриловой пластиной) и замком шкафа (4) Материал: сталь холоднокатаная, одностенная (5) Включая два вентилятора 48VDC (6) Включая два подноса |
1 |
| 2 | Система выпрямления |
Система: ET48300-001 ((19" 8U высота)) |
1 |
| 3 | Сенсор дыма | Подключен к модулю мониторинга системы выпрямления | 1 |
| 4 | Датчик воды | Подключен к модулю мониторинга системы выпрямления | 1 |
| 5 | Датчик температуры | Подключен к модулю мониторинга системы выпрямления | 1 |
| 6 | Сенсор двери | Подключен к модулю мониторинга системы выпрямления | 1 |
| 7 | Пакет | Деревянный корпус | 1 |
4Техническая спецификация ректификатора
| Категория | ET48300-001 | |
| Система | Размер ((мм) | 482.0(W) *350.0(D) *8U(H) |
| Вес | ≤ 40 кг ((без модуля выпрямления) | |
| Режим охлаждения | Естественное охлаждение | |
| Режим кабелирования | Верхний вход и верхний выход | |
| Режим обслуживания | Фронтальное техническое обслуживание, изменение уровня поддержки модуля | |
| Режим установки | Установлен на 19-дюймовом стойке или внутри шкафа | |
| Степень IP | IP20 | |
| Распределение переменного тока | Режим ввода | 220VAC ((L1-L2-L3 параллельно подключен) |
| Вводная мощность | 63A/4P×1 | |
| Частота ввода | 45 ~ 65 Гц, номинальное значение: 50 Hz/60 Hz | |
| Производственная мощность | 32A/1P×6 (отдельно для каждого модуля выпрямления) | |
| СПД переменного тока | 20kA/40kA, 8/20μs | |
|
DC Распределение
|
Выходное напряжение | -43~-58VDC, номинальное значение: -53.5VDC |
| Максимальная мощность | 18 кВт (модуль выпрямителя MR483000HG2B-GS 3KW×6) | |
| Отключатель батареи | 125A/1P×2 | |
| Переключатель обхода | 125A/4P×1 | |
| Переключатели нагрузки |
LLVD: 63A/1P×2, 125A/1P×2 |
|
| Одночастотный СПД | 40kA, 8/20μs | |
| Корректировщик | Входное напряжение | 85VAC~300VAC, номинальная 220VAC |
| Эффективность | ≥96% | |
| Номинальная мощность | 3000 Вт ((176 ~ 300 ВАК) | |
| Рабочая температура | -40°C~+75°C ((полное действие ниже 50°C) | |
| Размер | 106.5mm(W) × 286mm(D) × 41.5mm ((1U/H) | |
| Вес | ≤ 2 кг | |
| Режим охлаждения | Принудительное охлаждение с помощью вентилятора | |
| Фактор мощности | ≥ 0.99 | |
| ТГД | ≤ 5% | |
| Контроллер | Ввод сигнала | 4 AI ((3 температуры батареи, 1 температуры окружающей среды), 7 DI ((SPD, 6 обычных DI) |
| Выход сигнализации | 4 сухой контакт | |
| Порт связи | RS485, SNMP | |
| Режим отображения | ЖК | |
|
Экология
|
Рабочая температура | -40°C~+75°C ((полное действие ниже 50°C) |
| Температура хранения | -40°C~+70°C | |
| Рабочая влажность | 5%~95% ((неконденсирующий) | |
| Высота | 0 ~ 3000 м ((Если высота находится в диапазоне от 2000 до 3000 м, максимальная рабочая температура снижается на 1 °C по мере увеличения высоты на 200 м.) | |

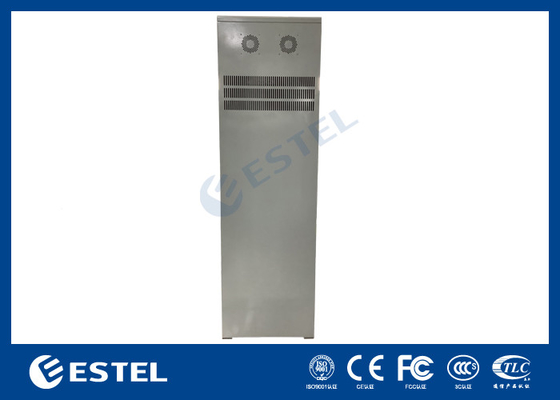

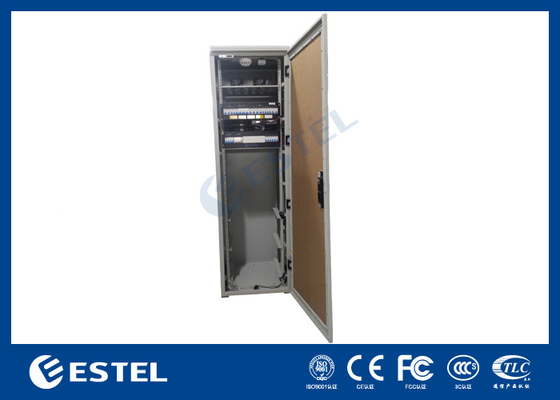

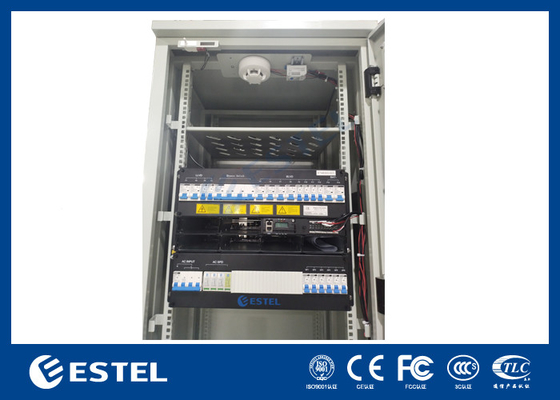

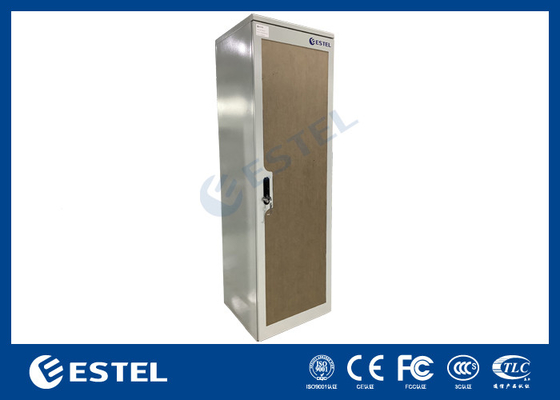

5. Фоторектификатор
