| Режим входного сигнала: | Однофазный двухпроводной вход | Входное напряжение: | 85Vac до 300Vac |
|---|---|---|---|
| Номинальный вход: | От 100 В переменного тока до 120 В переменного тока 200 В переменного тока до 240 В переменного тока | Диапазон частот: | 45-66 Гц |
| Максимальное течение входного сигнала: | ≤ 24А | Течение пульсации: | Соответствует критериям: ETSI300132-3 |
| Эффективность: | ≥96,6%@пиковое значение | Фактор мощности: | ≥ 0,99@220Vac 20-100% нагрузки |

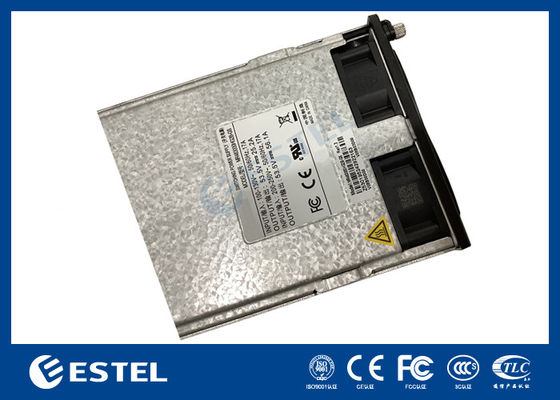

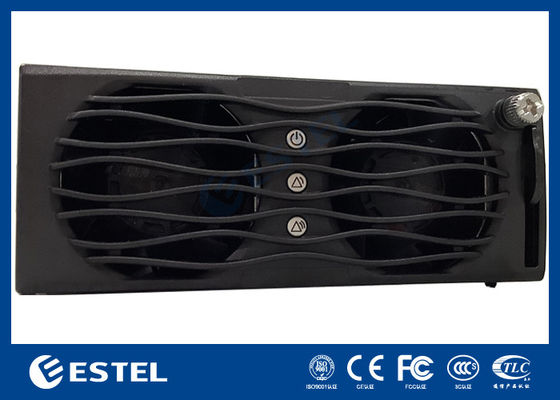

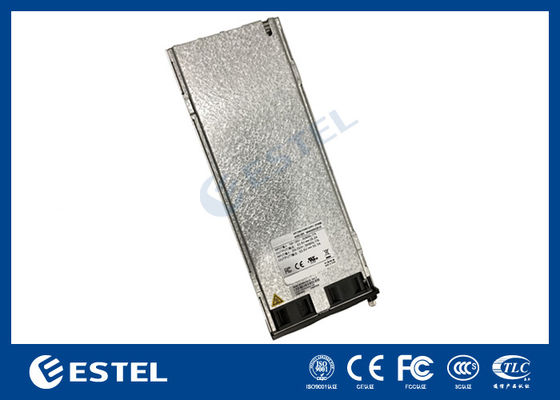

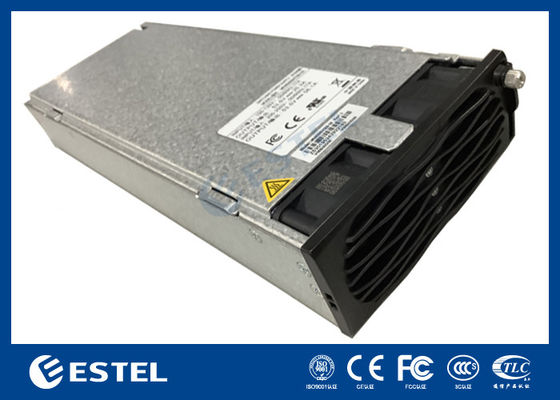

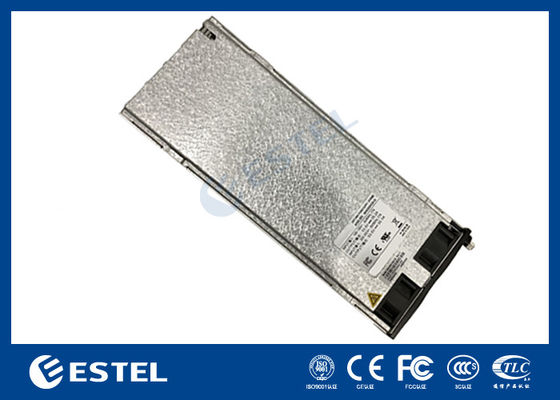

MR484000SG1 75A Высокоэффективный коммуникационный силовой модуль, КПД 96%, широкий вход 85–300 В переменного тока, горячая замена
1. Электрические характеристики
1.1 Характеристики входа
| Режим входа | Однофазный двухпроводный вход |
| Восстановление выхода, точка восстановления выхода возврата >;5 В | от 85 В переменного тока до 300 В переменного тока |
| Номинальное входное напряжение | 110 В переменного тока / 220 В переменного тока |
| Номинальный вход | от 100 В переменного тока до 120 В переменного тока, от 200 В переменного тока до 240 В переменного тока |
| Диапазон частот | 45 Гц–66 Гц |
| Максимальный входной ток | ≤24 А |
| Пусковой ток | Соответствует критериям: ETSI300132-3 |
| Эффективность | ≥96,6% при пиковом значении |
| Коэффициент мощности | ≥0,99 при 220 В переменного тока, нагрузка 20–100% |
| Коэффициент гармонических искажений входного тока |
<3% при нагрузке ≥50% <8% при нагрузке ≥20% |
| Ток утечки | <3,5 мА при 264 В переменного тока |
| Номинальная мощность |
Номинальная 4000 Вт при 176 В переменного тока (Превышение выходной мощности от 176 В переменного тока до 300 В переменного тока; линейное снижение мощности от 176 В переменного тока до 85 В переменного тока до 1600 Вт, конкретно в виде кривой ограничения входной мощности) Входной предохранитель |
| Предохранитель L/N 30 А | Максимальное входное напряжение |
| 320 В переменного тока (блок питания не должен быть поврежден) | Время удержания при отключении питания |
| 10 мс | Примечание: 1. Минимальное пусковое напряжение составляет менее 95 В переменного тока. |
1.2 Характеристики выхода
1.2.1 Регулировка выходного напряжения и тока
скорость Выходное напряжение
| 220 В переменного тока при 25 | Установленное значение выходного напряжения |
| +53,5 ± 0,1 В постоянного тока | Регулируемый диапазон выходного напряжения |
| +42 В постоянного тока ~ +58 В постоянного тока | Степень несбалансированности равномерного потока |
| ≤±3% | Влияние источника |
| ±0,1% | Влияние нагрузки |
| ±0,5% | Точность стабилизации потока |
| ≤±0,8 А | Точность регулировки напряжения |
| ±0,6% | Минимальный ток |
| 0 А | Номинальный ток |
| 75 А | Пиковый ток |
| 81,3 А | Температурный коэффициент (1/°C) |
| ≤±0,02% | Потребляемая мощность в режиме ожидания |
| ≤5 Вт | Максимальная емкостная нагрузка |
| 4000 мкФ | Максимальное количество параллельных подключений |
| 31 | Примечание: Регулировка выходного тока и прерывание связи модуля выпрямителя выполняются следующим образом: |
1) Выходной ток модуля выпрямителя можно регулировать в соответствии с командой тока. Диапазон регулировки составляет 1 А ~ 81,3 А.
2) Если связь между модулем выпрямителя и модулем мониторинга прерывается более чем на 1 минуту, выход модуля выпрямителя автоматически вернется к 53,5 В и состоянию
неограниченного потока.
1.2.2 Выходные
пульсации и шум Пульсации и
| шум (пик-пик) ≤200 мВ пик-пик |
| Примечание: 1) Тест пульсаций и шума: полоса пропускания пульсаций и шума установлена на 20 МГц. |
1.2.3 Динамический выход
отклик Напряжение
|
перерегулирование Скачок |
наклон Изменение | примечание Время восстановления | +53,5 В ± 5% |
|
0,1 А/мкс |
0%–100% |
50%–75% ≤200 мкс (±0,6%) |
+58 В |
| 0,1 А/мкс | 0%–100% | /( Не вызывает |
защиту от перенапряжения ) Примечание: цикл скачка нагрузки 4 мс. |
1.2.4 Перерегулирование выхода
Выходное напряжение
| 220 В переменного тока при 25 | загрузка | |
| Чтобы выключить | его Примечание +53,5 В | |
| Защита от перенапряжения может быть разделена на внутреннюю и внешнюю защиту от перенапряжения. Диапазон внутренней неисправности перенапряжения составляет 58,5 В постоянного тока ~ 60,5 В постоянного тока, который можно установить путем мониторинга. В случае сбоя модуль блокируется. Если внешнее напряжение превышает 63 В постоянного тока и длится более 500 мс, модуль блокируется. После входа в состояние защиты блокировки машины необходимо сначала отключить питание переменного тока, а затем снова включить питание, чтобы питание могло снова работать. | Примечание: Диапазон нагрузки во время испытания: от минимального до максимального. | Примечание: Диапазон нагрузки во время испытания: от минимального до максимального. |
1.2.5 Время задержки запуска выхода
Выходное напряжение
| 220 В переменного тока при 25 | °C+53,5 В |
| Защита от перенапряжения может быть разделена на внутреннюю и внешнюю защиту от перенапряжения. Диапазон внутренней неисправности перенапряжения составляет 58,5 В постоянного тока ~ 60,5 В постоянного тока, который можно установить путем мониторинга. В случае сбоя модуль блокируется. Если внешнее напряжение превышает 63 В постоянного тока и длится более 500 мс, модуль блокируется. После входа в состояние защиты блокировки машины необходимо сначала отключить питание переменного тока, а затем снова включить питание, чтобы питание могло снова работать. | Примечание: Время задержки запуска — это время от включения переменного тока до выходного напряжения 42 |
1.2.6 Преобразование мощности
Входное напряжение
| Выход | Мощность от 200 В переменного тока до 290 В переменного тока |
| 4350 Вт | от 176 В переменного тока до 200 В переменного тока |
| Линейное снижение мощности | Выключение, после выключения с момента восстановления возврата температуры > |
| 4000 Вт | от 85 В переменного тока до 176 В переменного тока |
| Линейное снижение мощности | Выключение, после выключения с момента восстановления возврата температуры > |
| 1600 Вт | Выход 53,5–58 В основан на предельной мощности, а выход 42–53,5 В основан на внешних характеристиках и пропорциональном ограничении мощности |
Выше приведена кривая, ограничивающая максимальную выходную мощность в соответствии с входным напряжением; все это
теоретические предельные значения, и фактический предел будет иметь определенное отклонение из-за точности входного напряжения (±2 В), точности выходного напряжения (±0,6%) и точности выходного тока (0,8 А); Погрешность напряжения точки преобразования мощности составляет
<±2 В.1.2.7 Характеристика выхода
Примечания: Выше приведены теоретические предельные значения, фактический предел будет иметь определенное отклонение из-за точности тока (погрешность тока
<±0,8 А).1.2.7 Время задержки запуска выхода
Выходное напряжение
| 220 В переменного тока при 25 | °C+53,5 В |
| Защита от перенапряжения может быть разделена на внутреннюю и внешнюю защиту от перенапряжения. Диапазон внутренней неисправности перенапряжения составляет 58,5 В постоянного тока ~ 60,5 В постоянного тока, который можно установить путем мониторинга. В случае сбоя модуль блокируется. Если внешнее напряжение превышает 63 В постоянного тока и длится более 500 мс, модуль блокируется. После входа в состояние защиты блокировки машины необходимо сначала отключить питание переменного тока, а затем снова включить питание, чтобы питание могло снова работать. | Примечание: Время задержки запуска — это время от включения переменного тока до выходного напряжения 42 |
1.2.8 Кривая снижения температуры
Температура
|
примечание ≤45°C |
1.3.5 |
| Выключение, разница температур самовосстановления после выключения>10°C | Линейное снижение мощности |
| между | Выключение, после выключения с момента восстановления возврата температуры > |
| модулем мониторинга | Входное напряжение больше 200 В переменного тока, выход 53,5–58 В основан на предельной мощности, а выход 42–53,5 В основан на внешних характеристиках и соотношении ограничения мощности; |
Входное напряжение меньше 200 В переменного тока, а выход 53,5–58 В ограничен пропорционально ограничению входной мощности; выход 42–53,5 В ограничен пропорционально внешним характеристикам и ограничению входной мощности.
Выше приведены теоретические предельные значения, и фактический предел будет иметь определенное отклонение из-за точности температуры окружающей среды (±2°), точности входного напряжения (±2 В), точности выходного напряжения (±0,6%) и точности выходного тока (0,8 А); Погрешность температуры окружающей среды в номинальной точке составляет менее ±2°C.
1.2.9
Напряжение шума
Напряжение шума примечание
| примечание | Телефон измеряет напряжение шума | 1.3.5 |
| Широкополосное напряжение шума | ≤1 мВ | |
| 3,4–150 кГц | ≤20 мВ | 150–200 кГц |
| Дискретное напряжение шума | ≤5 мВ | |
| 3,4–150 кГц | ≤3 мВ | 150–200 кГц |
| ≤2 мВ | 200–500 кГц | |
| ≤1 мВ | 500–30000 кГц | |
| 1.3 | Функция защиты |
1.3.1 Короткое замыкание на выходе защита
выходное напряжениеПримечание 45°C ~ 75°C
| Длительное короткое замыкание, может быть автоматически восстановлено после исчезновения короткого замыкания | >75°C |
| Защита от перенапряжения может быть разделена на внутреннюю и внешнюю защиту от перенапряжения. Диапазон внутренней неисправности перенапряжения составляет 58,5 В постоянного тока ~ 60,5 В постоянного тока, который можно установить путем мониторинга. В случае сбоя модуль блокируется. Если внешнее напряжение превышает 63 В постоянного тока и длится более 500 мс, модуль блокируется. После входа в состояние защиты блокировки машины необходимо сначала отключить питание переменного тока, а затем снова включить питание, чтобы питание могло снова работать. | 1.3.3 Выход |
предупреждение о пониженном напряжении 45°C ~ 75°C
1.3.4
Перенапряжение на входе защита
Входное напряжение
примечание 310 ± 10 В переменного тока Выключение выхода, напряжение может быть восстановлено после нормальногоТочка восстановления возврата >10 В
| Восстановление выхода, точка восстановления выхода возврата >;5 В | 1.3.5 |
| Вход | Температура |
| защита |
Входное напряжение
Примечание 80 ± 5 В переменного тока Выключение выхода, напряжение может быть восстановлено после нормального 45°C ~ 75°C
| Восстановление выхода, точка восстановления выхода возврата >;5 В | >75°C |
| защита | Температура |
| Примечание | ≤45°C |
Модуль может выдавать максимальную выходную мощность без защиты от перегрева, и модуль работает нормально45°C ~ 75°C
| Мощность модуля линейно снижается до 2000 Вт | >75°C |
| Выключение, разница температур самовосстановления после выключения>10°C | 1.4 Функция связи |
| между | модулем выпрямителя и |
| модулем мониторинга | Между модулем выпрямителя и модулем мониторинга используется режим связи по шине CAN, который поддерживает обновление версии программного обеспечения удаленно, а адрес модуля МОЖЕТ быть установлен через |
адресную плату. После прерывания связи между модулем выпрямителя и мониторингом на 1 минуту модуль выпрямителя запускается, и значения пределов выходного напряжения и тока возвращаются к значениям по умолчанию. Интерфейс CAN в модуле выпрямителя должен быть разработан в изоляции. Питание CAN составляет +5 В постоянного тока, которое обеспечивается внутри модуля выпрямителя. Основная информация мониторинга модуля выпрямителя следующая: 1) Функция регулирования напряжения и тока: для удовлетворения требований плавающей зарядки аккумулятора и для удовлетворения требований регулирования напряжения; 2) Управление включением/выключением одного модуля;
3) Обратная связь информации о защите и тревоге:
Сбой электросети: Сбой электросети (перенапряжение на входе переменного тока);
Защита модуля: предупреждение о температуре;
Сбой модуля: отсутствие выхода, вызванное отключением из-за перенапряжения, сбоем вентилятора, отключением из-за перегрева или другими внутренними причинами модуля;
(Модуль находится в состоянии гибернации и выключения, и сбой электросети не сообщается о сбое модуля).
1.5
Светодиод
Светодиодный индикатор питания установлен на боковой панели питания. Состояние выхода показано в таблице ниже.
обязательный знак
Индикатор
нормальный
ненормальный
Ненормальная причина Индикатор работы питания
цвет
| состояние | состояние | Сбой питания (отсутствие входа переменного тока, перенапряжение на входе переменного тока), отсутствие выхода модуля. | Предупреждающий индикатор | зеленый |
| яркий | разрушить | Индикатор неисправности | Индикатор неисправности | желтый |
| разрушить | яркий | вход-выход | Сопротивление | производительность |
| 2.1 | Изоляция | Сопротивление | вход-выход | Испытательное напряжение 500 В постоянного тока, сопротивление изоляции ≥2 МОм |
(Нормальное атмосферное давление, комнатная температура, относительная влажность < 90%, без конденсации)Вход в защищенную зону
Выход в защищенную зону 2.2 Устойчивость к
| Примечание: если в цепи имеется устройство защиты от молнии, испытание напряжением следует проводить после открытия трубки электрического зазора, входные линии следует закоротить (L&N) вместе, а все выходные линии следует закоротить вместе. |
вход-выход Постоянное напряжение 4240 В постоянного тока 1 минута ≤1 мАВход в |
| защищенную зону | |
| Постоянное напряжение 2120 В постоянного тока 1 минута ≤1 мА |
Выход в защищенную зону Эквивалентное постоянное напряжение 710 В постоянного тока 1 минута ≤1 мА
| Примечание: если в цепи имеется устройство защиты от молнии, испытание напряжением следует проводить после открытия трубки электрического зазора, входные линии следует закоротить (L&N) вместе, а все выходные линии следует закоротить вместе. | 3. Стандарты безопасности |
|
Безопасность электропитания соответствует следующим стандартам: Сертификация CE (требования директивы LVD и EMC) |
IEC/EN60950 IEC/EN62368-1 |
|
Сертификация безопасности электропитания: Сертификация CE (требования директивы LVD и EMC) |
