Встраиваемая система питания ESTEL 5U для уличного телекоммуникационного шкафа, компактная конструкция выпрямительной системы для телекоммуникаций
Детали продукта
Силовая система для наружного телекоммуникационного шкафа
,Ректификатор для телекоммуникаций
,Система исправления для телекоммуникаций

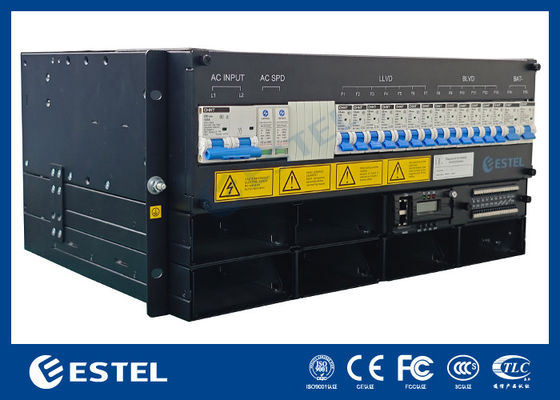

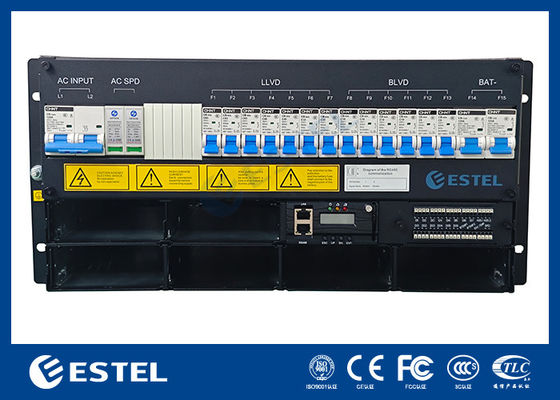

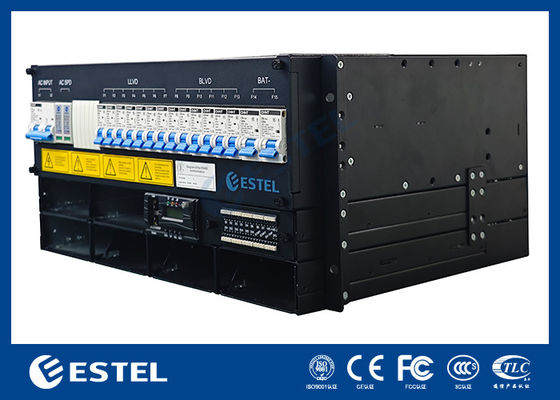

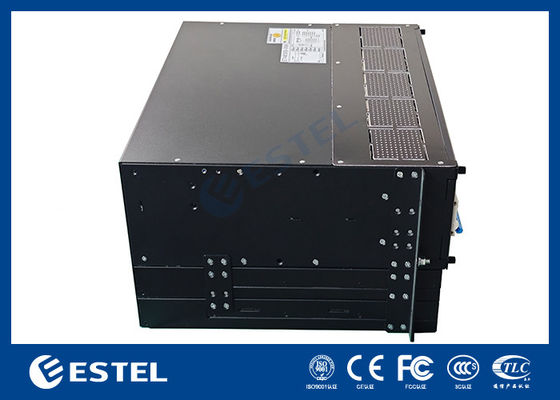

Встраиваемая система питания 5U
1. Введение
ESTEL ET48300 M5E65A - это новая встраиваемая компактная система питания, отличающаяся новой архитектурной конструкцией, обеспечивающей малый размер и высокую плотность мощности (до 24 кВт в 5U). Эта система ориентирована на гибкость для клиента.
Компактный дизайн высотой 5U для удовлетворения критических потребностей в волоконно-оптической и микроволновой передаче, устройствах доступа, коммутаторах. Максимальная мощность системы составляет 300 А, с автоматическими выключателями переменного/аккумуляторного/нагрузочного тока. Кабели подключаются спереди с помощью автоматического выключателя и шины. Выпрямители серии MR48 в сочетании с контроллером MC2600 гарантируют безопасную, надежную и гибкую работу. Достаточно компактный для большинства шкафов, это идеальный блок для замены. Основанная на проверенной технологии ESTEL, серия MR48 призвана удовлетворить будущие потребности.
Основные характеристики
- Стандартная ширина 19 дюймов, универсальность;
- Компактный дизайн 5U, экономия пространства и затрат на установку;
- Интеллектуальное управление, удаленное онлайн-обслуживание, сокращение выездов на объект и затрат на обслуживание;
- Идеальное управление батареями для продления срока службы батарей;
- Предоставляет различные коммуникационные порты;
- Интерфейс LAN/RS232/RS485, LAN-SNMP, TCP/IP для обеспечения гибкой сети и удаленного мониторинга;
- Модуль выпрямителя и контроллер могут быть заменяемыми в горячем режиме, удобное онлайн-обслуживание;
- Широкий диапазон входного напряжения переменного тока (90~300 В переменного тока);
- Интеллектуальное управление: удаленное онлайн-обслуживание сокращает выезды на объект и затраты на обслуживание.
2. Сценарии применения
- Расширение площадки
- Беспроводная базовая станция
- Сеть передачи данных
- Коммуникационная сеть предприятий
3. Технические характеристики
| Модель продукта | ET48300 M5E65A | ||
| Система | Размеры (мм) | 482,0 (Ш) * 350 (Г) * 5U (В) | |
| Вес | ≤20 кг (без выпрямителей) | ||
| Режим охлаждения | Естественное охлаждение | ||
| Режим установки | Устанавливается на 19-дюймовую стойку или внутри шкафа | ||
| Режим подключения кабелей | Вход и выход сверху | ||
| Режим обслуживания | Переднее обслуживание, поддержка изменения уровня модуля | ||
| Уровень защиты | IP20 | ||
| Распределение переменного тока | Режим ввода | 220 В переменного тока (L-L) | |
| Входная мощность | 1×125A/2P | ||
| Диапазон входного напряжения | 90 ~ 300 В переменного тока | ||
| AC SPD | 20 кА/40 кА, 8/20 мкс | ||
| Распределение постоянного тока | Выходное напряжение | -43~-58 В постоянного тока, номинальное значение: -53,5 В постоянного тока | |
| Максимальная мощность | 18 кВт (6×3 кВт) | 24 кВт (6×4 кВт) | |
| Автоматические выключатели батареи | 2×125A/1P | ||
| Автоматические выключатели нагрузки |
LLVD: 3×63A/1P, 2×40A/1P, 2×32A/1P BLVD: 2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| Модуль выпрямителя | Входное напряжение | 85 В переменного тока ~ 300 В переменного тока, номинальное 220 В переменного тока | |
| Эффективность | ≥96% при пиковом значении | ||
| Номинальная мощность | 3000 Вт (176~300 В переменного тока) | ||
| Рабочая температура | -40℃~+75℃ (полный выход при температуре ниже 50℃) | ||
| Размер | 106,5 мм (Ш) × 286 мм (Г) × 41,5 мм (1U/В) | ||
| Вес | ≤2 кг | ||
| Режим охлаждения | Принудительное охлаждение с вентилятором | ||
|
Контроллер
|
Входной сигнал | 4 AI (3 температуры батареи, 1 температура окружающей среды), 6 DI (SPD, 6 общих DI) | |
| Выход сигнала тревоги | 6 сухих контактов | ||
| Коммуникационный порт | Интерфейс LAN/RS232/RS485, LAN-SNMP, TCP/IP | ||
| Режим отображения | ЖК-дисплей | ||
| Окружающая среда | Рабочая температура | -40℃~+75℃ (При работе при полной нагрузке температура не превышает 50℃) | |
| Температура хранения | -40℃~+75℃ | ||
| Рабочая влажность | 0%~95% (без конденсации) | ||
| Высота над уровнем моря | 0~3000 м (Если высота находится в диапазоне от 2000 м до 3000 м, максимальная рабочая температура снижается на 1℃ по мере увеличения высоты на 200 м.) | ||
4.Встраиваемая система питанияСхема
5. MR483000HG2B-CS
- Максимальная эффективность >96%
- Снижение мощности от 55℃ до 75℃
- Снижение выходной мощности при<176 В переменного тока
- Высокая плотность мощности
| Вход переменного тока | Выход постоянного тока | ||
| Входное напряжение (номинальное) | 110 В переменного тока/220 В переменного тока | Выходное напряжение | -42 to -58 В постоянного тока, номинальное: -53,5 В постоянного тока |
| Диапазон входного напряжения | От 85 до 290 В переменного тока | Пиковая эффективность | >96% |
| Максимальный входной ток | 18A | Максимальная мощность | 3000 Вт |
| Входная частота | От 45 до 65 Гц | Максимальный выходной ток | 56,1 А |
| Коэффициент мощности | ≥0,99 (220 В переменного тока при нагрузке от 20% до 100%) | THD | ≤5% при нагрузке от 50% до 100% |
| Управление и мониторинг | Окружающая среда | ||
| Протокол связи | CAN | ЭМС | EN55032 класс B; EN55035; IEC61000-3-2; IEC61000-3-3 |
| Светодиод | Зеленый - нормальный; желтый - тревога; красный - неисправность | Безопасность | UL62368-1; EN62368-1; IEC62368-1 |
6. MR484000SG1-GS
l Максимальная эффективность >96,5%
l Снижение мощности от 45℃ до 75℃
l Снижение выходной мощности при<176 В переменного тока
l Высокая плотность мощности
| Вход переменного тока | Выход постоянного тока | ||
| Входное напряжение (номинальное) | 110 В переменного тока/220 В переменного тока | Выходное напряжение | -42 to -58 В постоянного тока, номинальное: -53,5 В постоянного тока |
| Диапазон входного напряжения | От 85 до 290 В переменного тока | Пиковая эффективность | >96,5% |
| Максимальный входной ток | 26A | Максимальная мощность | 4350 Вт |
| Входная частота | От 45 до 65 Гц | Максимальный выходной ток | 81,3 А |
| Коэффициент мощности | ≥0,99 (220 В переменного тока при нагрузке от 20% до 100%) | THD | <3% при нагрузке ≥50% |
| Управление и мониторинг | Окружающая среда | ||
| Протокол связи | CAN | ЭМС | EN55032 класс B; EN55035; IEC61000-3-11; IEC61000-3-12 |
| Светодиод | Зеленый - нормальный; желтый - тревога; красный - неисправность | Безопасность | UL62368-1; EN62368-1; IEC62368-1 |
7. Контроллер MC2600
Введение
MC2600 - это контроллер питания постоянного тока нового поколения, разработанный Megmeet. Контроллер использует 32-разрядный процессор cortex-M4CPU в качестве основного процессора. Mc2600 предлагает множество функций и возможностей, а также более надежный, удобный и простой в использовании интерфейс, мощную функцию управления гибридным питанием, включая управление дизелем, VRLA и литий-ионными батареями и солнечными модулями.
Основные характеристики
- Автоматическое тестирование батареи, включая расширенное запланированное тестирование, постоянное тестирование и короткое тестирование
- Минимизация времени установки с использованием функции загрузки файла конфигурации
- Снижение эксплуатационных расходов благодаря функции энергосберегающего режима ожидания для выпрямителя
- Управляет от 1 до 40 выпрямителями
Измерение
24 x аналоговых и 9 x цифровых входных показаний, включая: напряжение системы, ток нагрузки, ток батареи, температуру батареи, 8*Dl, 8*D0 и т. д.
Связь
Контроллер взаимодействует с главным компьютером в 2 режимах: Rs485 и Ethernet (WEB или SNMP). Настройка и редактирование рабочих параметров, загрузка журналов данных и истории тревог доступны через веб-браузер. Связь между контроллером и выпрямителями и солнечными модулями осуществляется с использованием CAN-связи.
Протокол SNMP поддерживает GET, SET и TRAP 4 порта Rs485 для BMS батареи, DG или устройства расширения функций
Журнал истории тревог
Журнал истории тревог на 1000 событий, FlFO для анализа системы
Журнал состояния системы
1000 записей показаний выходного напряжения и тока нагрузки и 50 записей исторических показаний тестирования батареи
ЖК-дисплей и светодиод
ЖК-экран 128 x 32 для доступа к статусу, тревогам, пользовательским настройкам; зеленые/желтые/красные светодиоды указывают на рабочее состояние и тревоги
Управление батареями
- Зарядка в режиме поплавка/ускорения
- Тестирование батареи
- Температурная компенсация
- Прогнозирование емкости батареи
- Отключение при низком напряжении/емкости
- Низкая/высокая температура
- отключение
Управление батареями
- Управляет несколькими выпрямителями Megmeet и/или солнечными модулями в одной системе
- Уравнивает время работы выпрямителя для
- оптимизации срока службы
- Оптимизирует количество активных
- выпрямителей для максимальной эффективности
Тревоги/События
- Тревога SPD
- Тревога цифрового входа
- Тревога предохранителя нагрузки
- Тревога ручного режима
- Дисбаланс тока
- Тревога температуры окружающей среды
- Отключение нагрузки
- Сбой питания переменного тока
- Тревога предохранителя батареи
- Разряд батареи
- Сбой теста батареи
- Дисбаланс батареи
- Отключение батареи
- Неисправность датчика температуры батареи
- Тревога температуры батареи
- Сбой связи BMS
- Сбой входа переменного тока выпрямителя
- Неисправность выпрямителя
- Неисправность вентилятора выпрямителя
- Активирована защита выпрямителя
- Состояние включения/выключения выпрямителя
- Сбой связи выпрямителя
- Режим энергосбережения системы
- Прерывание режима энергосбережения
- Сбой связи солнечного модуля
- Неисправность солнечного модуля
- Неисправность вентилятора солнечного модуля
- Активирована защита солнечного модуля
- Состояние включения/выключения солнечного модуля
- Сбой входа солнечного модуля
- Перенапряжение и пониженное напряжение переменного тока
- Перенапряжение и пониженное напряжение постоянного тока
8. Контроллер MC2900
Введение
Mc2900 - это контроллер питания постоянного тока последнего поколения, разработанный Megmeet. Он основан на процессоре ARM Cortex-A8, 256Nflash, 512M SRAM и операционной системе Linux. Mc2900 предлагает более надежный, удобный и простой в использовании интерфейс. Контроллер обеспечивает функцию управления выпрямителем, солнечным модулем, ветровым модулем, модулем Dc/Dc, модулем HVDC, дизелем, батареей VRLA и литий-ионной батареей.
Основные характеристики
- lpv4 static/DHCP, lpv6 static/DHCP, TCP/IP, UDP, HTTPS, SNMP V1/V2C/V3
- Многоязычный ЖК-дисплей и веб-дисплей
- Обновление прошивки контроллера через USB/WEB/WIFl/bluetooth
- Управляет от 1 до 48 выпрямителями
Измерение
22 x аналоговых и 12 x цифровых входных показаний, включая: напряжение системы, ток нагрузки, ток батареи, температуру батареи, температуру окружающей среды, влажность окружающей среды, 12*Dl. 8*DO.etc.
Связь
Контроллер взаимодействует с главным компьютером в 2 режимах: Rs485 и Ethernet (TcP/p, UDp, https и SNMp). Настройка и редактирование рабочих параметров, загрузка истории работы и истории тревог доступны через веб-браузер. Связь между контроллером и выпрямителями и солнечными модулями осуществляется с использованием CAN-связи.
Протокол SNMP поддерживает GET, SET и TRAP 4 порта RS485 для BMS батареи, DG или плат расширения функций
Журнал истории тревог
200000 исторических тревог и 100000 исторических событий
Журнал состояния системы
5000 журналов тестирования батареи, 5000 журналов зарядки батареи, 5000 журналов разрядки батареи, 5000 журналов работы DG
ЖК-дисплей и светодиод
ЖК-экран 128 x 160 для доступа к текущим рабочим условиям, тревогам, пользовательским настройкам; зеленые/желтые/красные светодиоды указывают на рабочее состояние и тревоги
Сбор и управление
- Данные выпрямителя, солнечного модуля, ветрового модуля, модуля DC/DC, модуля DC/AC, модуля HVDC
- Сбор данных о литиевых батареях Narada и shoto
- Литиевая батарея любого протокола modbus/YDT-1363 на основе интерфейса RS485 или CAN
- Сбор данных об инспекции батареи Jiangsu yaao
- Сбор данных с интеллектуального счетчика переменного тока или собственной платы измерения переменного тока
- Сбор данных с интеллектуального счетчика постоянного тока, сбор данных с интеллектуального DG и управление
- Сбор данных с интеллектуального ATS и управление, сбор данных о климате и управление, сбор данных с интеллектуального CB и управление
- Расчет энергии
Управление батареями
l Управление загрузкой и поплавком
l Управление ограничением тока заряда
l Температурная компенсация
l LVD
l Тестирование батареи
l Напряжение средней точки Расчет емкости
l Отсечка пика
l Управление литиевой батареей
l Переключение в соответствии с емкостью батареи
l Переключение в соответствии с напряжением батареи
l Тест DG
l Расчет оставшегося топлива
l Управление приоритетом ввода энергии
l Энергосбережение выпрямителя
l Ротация выпрямителя
Тревоги/События
- Тревога SPD
- Тревога цифрового входа
- Тревога предохранителя нагрузки
- Тревога ручного режима
- Дисбаланс тока
- Тревога температуры окружающей среды
- Отключение нагрузки
- Сбой питания переменного тока
- Тревога предохранителя батареи
- Разряд батареи
- Сбой теста батареи
- Дисбаланс батареи
- Отключение батареи
- Неисправность датчика температуры батареи
- Тревога температуры батареи
- Сбой связи BMS
- Сбой входа переменного тока выпрямителя
- Неисправность выпрямителя
- Неисправность вентилятора выпрямителя
- Активирована защита выпрямителя
- Состояние включения/выключения выпрямителя
- Сбой связи выпрямителя
- Режим энергосбережения системы
- Прерывание режима энергосбережения
- Сбой связи солнечного модуля
- Неисправность солнечного модуля
- Неисправность вентилятора солнечного модуля
- Активирована защита солнечного модуля
- Состояние включения/выключения солнечного модуля
- Сбой входа солнечного модуля
- Перенапряжение и пониженное напряжение переменного тока
- Перенапряжение и пониженное напряжение постоянного тока
-
