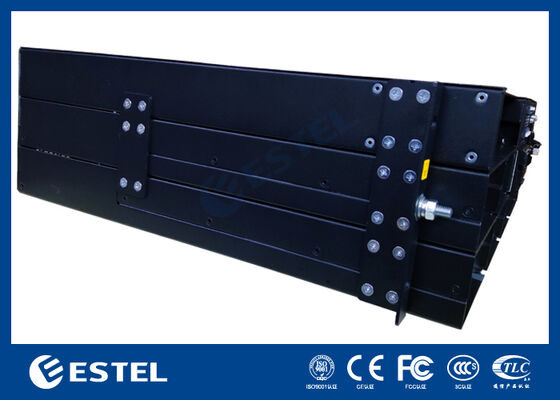

Телекоммуникационная система электропитания One-stop 18 кВт 3U для монтажа в стойку, модульные выпрямители 3 кВт, эффективность >96%

Обзор продукта

Система электропитания постоянного тока 18 кВт 3U для монтажа в стойку - это высокопроизводительное решение, разработанное для телекоммуникационных сетей, центров обработки данных и промышленных объектов, требующих надежного питания постоянного тока. Она поддерживает как трехфазный вход 380 В переменного тока, так и однофазный вход 220 В переменного тока, обеспечивая стабильный выходной сигнал –43 ~ –58 В постоянного тока с номинальным значением –53,5 В постоянного тока. Обладая максимальной мощностью 18 кВт, эта система обеспечивает достаточную мощность для крупномасштабных приложений, сохраняя при этом эффективность выше 96%.

Система интегрирует до 6 модулей выпрямителей (резервирование N+1), каждый из которых рассчитан на 3000 Вт и весит ≤2 кг. Эти модули оснащены принудительным охлаждением, высоким коэффициентом мощности ≥0,99 и THD ≤5%, обеспечивая чистое и стабильное преобразование постоянного тока. Переднее обслуживание, верхний ввод кабеля и защита IP20 ставят во главу угла безопасность, удобство обслуживания и простоту интеграции в 19-дюймовые стойки.

Распределение постоянного тока включает в себя 1*250A автоматических выключателей батареи и 6*≤63A+2*≤125A(зарезервировано) автоматических выключателей нагрузки, обеспечивая гибкое и безопасное управление нагрузкой. Интеллектуальный контроллер поддерживает 3 аналоговых входа, 7 цифровых входов, 6 сухих контактов сигнализации и удаленную связь через RS232/485 и SNMP. Локальный мониторинг осуществляется через ЖК-дисплей.

Созданная для сложных условий, установка работает от –40℃ до +65℃, выдерживает влажность 5–95% без конденсации и поддерживает стабильную работу на высоте до 3000 м. Благодаря своей модульной архитектуре и надежной производительности, система электропитания постоянного тока 18 кВт 3U является идеальным выбором для критически важной инфраструктуры, требующей масштабируемых и надежных энергетических решений.

Система

• Размеры: 482,0 (Ш) × 350,0 (Г) × 3U (В)

• Вес: ≤20 кг (без выпрямителей)

• Режим охлаждения: Естественное охлаждение

• Режим установки: Устанавливается в 19-дюймовую стойку или внутри шкафа

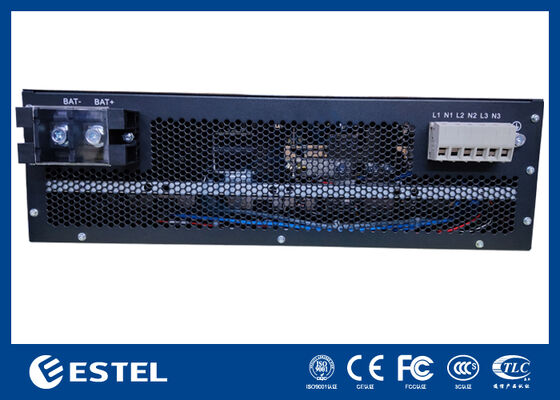

• Режим прокладки кабелей: Верхний вход и верхний выход

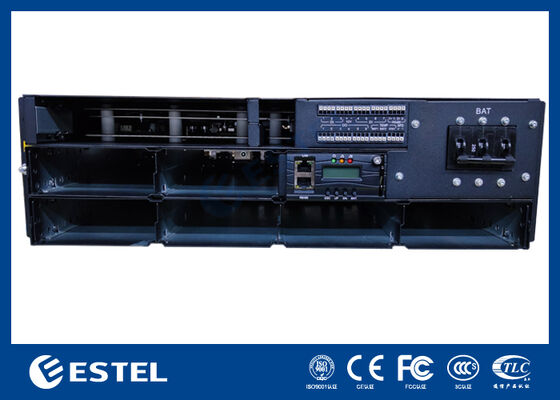

• Режим обслуживания: Переднее обслуживание, поддержка изменения уровня модуля

• Уровень защиты: IP20

Распределение переменного тока

• Режим ввода:Трехфазный 380 В переменного тока / однофазный 220 В переменного тока

• Входная частота: 45–66 Гц, номинальное значение: 50 Гц / 60 Гц

• AC SPD: 20 кА / 40 кА, 8/20μs

Распределение постоянного тока

• Выходное напряжение: –43 ~ –58 В постоянного тока, номинальное значение: –53,5 В постоянного тока

• Максимальная мощность:18 кВт (6*3 кВт, резервирование N+1)

• Автоматические выключатели батареи: 1×250A

• Автоматические выключатели нагрузки:1*＜125A/1PN(зарезервировано); BLVD: 6*≤63A/1PN+2*≤125A/1PN(зарезервировано)

• DC SPD: 10 кА, 8/20μs

Выпрямитель

• Входное напряжение: 85 В переменного тока ~ 300 В переменного тока, номинальное 220 В переменного тока

• Эффективность: >96%

• Номинальная мощность: 3000 Вт (176–300 В переменного тока)

• Рабочая температура: –40℃ ~ +75℃ (полная выходная мощность ниже 50℃)

• Размеры: 106,5 мм (Ш) × 286 мм (Г) × 41,5 мм (В) (1U/В)

• Вес: ≤2 кг

• Режим охлаждения: Принудительное охлаждение

• Коэффициент мощности: ≥0,99

• THD: ≤5%

• Выход постоянного тока: –43 ~ –58 В постоянного тока, номинальный –53,5 В постоянного тока, максимальный 55 А

Контроллер

• Вход сигнала: 3 AI (2 температуры батареи, 1 температура окружающей среды), 7 DI

• Выход сигнализации: 6 сухих контактов

• Коммуникационный порт: RS232/485, SNMP

• Режим отображения: ЖК-дисплей

Окружающая среда

• Рабочая температура: –40℃ ~ +65℃ (полная выходная мощность ниже 50℃)

• Температура хранения: –40℃ ~ +70℃

• Рабочая влажность: 5% ~ 95% (без конденсации)

• Высота над уровнем моря: 0 ~ 3000 м (Если высота над уровнем моря находится в диапазоне от 2000 м до 3000 м, максимальная рабочая температура уменьшается на 1℃ при увеличении высоты над уровнем моря на 200 м.)
