Компактная система питания постоянного тока 4U для телекоммуникационных сетей и коммуникационной инфраструктуры
Детали продукта
Компактная телекоммуникационная выпрямительная система 4U
,Система электропитания постоянного тока для телекоммуникационных сетей
,Источник питания для коммуникационной инфраструктуры

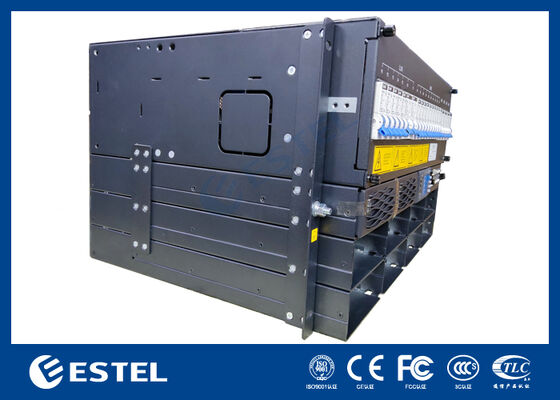

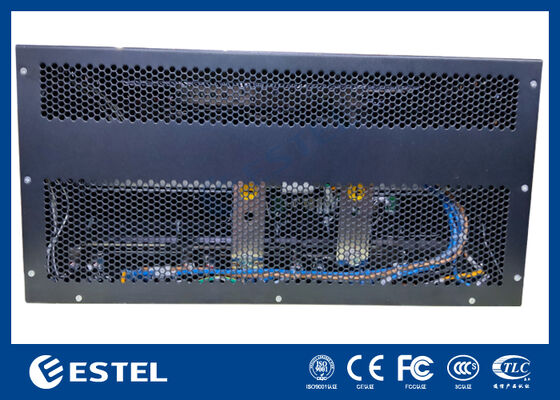

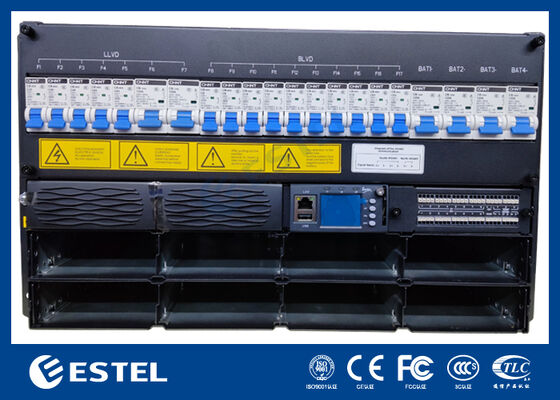

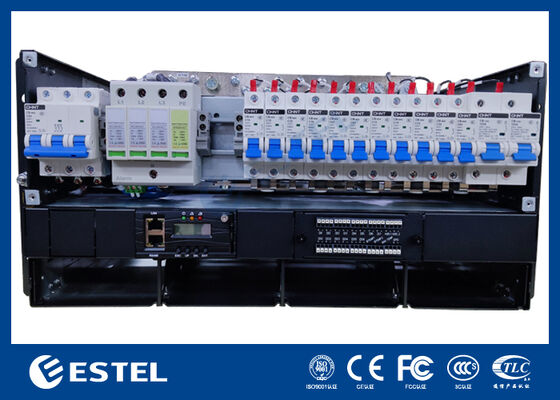

4U Compact DC Power System Output для телекоммуникационных сетей и коммуникационной инфраструктуры
Описание продукта 4U компактная система питания постоянным током
ET48100-G5F24 представляет собой высокопроизводительную систему питания 4U постоянного тока, обеспечивающую надежное и эффективное питание для критической телекоммуникационной и коммуникационной инфраструктуры.С широким диапазоном входного напряжения переменного тока (85-200VAC) и высокой эффективностью более 96%, эта система обеспечивает стабильное питание беспроводных базовых станций, сетей передачи и корпоративных систем связи.в то время как его горяче-заменяемый выпрямитель и модули контроллера обеспечивают минимальное время простоя для ремонтаИнтеллектуальное управление батареей также продлевает срок службы батареи, что делает ее умным выбором для долгосрочной работы.
Ключевые характеристики 4U компактная система питания постоянным током
Компактный дизайн 4U для экономии места и снижения затрат на установку
Управление кабелями переднего доступа для простой установки и обслуживания
Поддерживает широкий диапазон входного напряжения (85-200VAC), адаптируемый к различным условиям сети
Модули выпрямителя и контроллер для быстрого обслуживания без простоя системы
Усовершенствованное управление батареей для обеспечения длительного срока службы батареи и эффективного использования
Многократные порты связи (LAN, RS485, SNMP) для гибкого дистанционного мониторинга и управления
Технические спецификации
|
Система |
|
|
Размеры |
482.0 ((W) x 250.6 ((D) x 4U ((H) |
|
Вес |
18 кг (без выпрямителей) |
|
Режим охлаждения |
Естественное охлаждение |
|
Установка |
19 дюймовые стойки или шкафы |
|
Ввод переменного тока |
220VAC, однофазный |
|
Распределение переменного тока |
|
|
Вводная мощность |
62A/2P |
|
Частота ввода |
45-65 Гц (50/60 Гц) |
|
СПД переменного тока |
20kA, 40kA, 8/20μs |
|
Выходное напряжение |
-42~58VDC, номинальное: -52.5VDC |
|
Максимальная мощность |
6 кВт (2 х 2 кВт выпрямителя) |
|
Корректировщик |
|
|
Номинальная мощность |
2000 Вт (176-200 ВАК) |
|
Операционная температура |
-40°C до +75°C (полное нагрузка ниже 50°C) |
|
Режим охлаждения |
Принудительное охлаждение |
|
Размеры |
106.5mm(W) x 286mm(D) x 41.5mm(H) (1U) |
|
Контроллер |
|
|
Порты связи |
LAN, RS485, SNMP |
|
Режим отображения |
ЖК |
|
Операционная температура |
-40°C до +70°C |
|
Температура хранения |
-40°C до +70°C |
|
Рабочая влажность |
от 5% до 95% (неконденсирующий) |
Руководящие принципы
Установка:
Установите энергосистему ET48100-G5F24 в 19-дюймовую стойку или в подходящий шкаф. Убедитесь, что есть достаточно места для правильного воздушного потока и охлаждения.
Подключите вход переменного тока к стабильному однофазному источнику питания 220VAC. Убедитесь, что источник питания соответствует диапазону входного напряжения 85-200VAC.
Кабельные соединения:
Убедитесь, что переменный ток, аккумулятор и проводка загрузки подключены безопасно и правильно.
Для подключения батареи убедитесь в правильном полярности и номинале (2 x 125A отключателя батареи), чтобы избежать любых электрических опасностей.
Дистанционное наблюдение и управление:
Используйте LAN, RS485 или SNMP коммуникационные порты для подключения системы к системе дистанционного мониторинга.минимизация необходимости вмешательства на месте.
Система совместима со стандартным программным обеспечением для мониторинга, которое может помочь отслеживать расход энергии, состояние батареи и любые потенциальные проблемы.
Компоненты, поддающиеся горячему обмену:
Модуль выпрямителя и контроллера могут быть заменены, пока система работает.Просто снимите неисправный модуль и замените его на новый без отключения всей системы.Это обеспечивает непрерывную работу с минимальным временем простоя.
Условия окружающей среды
Система работает в диапазоне температуры от -40°C до +75°C (ниже 50°C при полной производительности), поэтому убедитесь, что рабочая среда остается в этом диапазоне, чтобы предотвратить перегрев.
Удержать уровень влажности между 5% и 95% (неконденсирующийся), чтобы избежать каких-либо проблем, связанных с влагой.
-
