18 кВт стоечная телекоммуникационная система постоянного тока, модульная выпрямительная система для телекоммуникаций, >96% высокая эффективность

Обзор продукта

Стоечная система питания постоянного тока мощностью 18 кВт — это решение высокой мощности, разработанное для телекоммуникационных сетей, центров обработки данных и промышленных объектов, требующих надежного питания постоянного тока. Она поддерживает трехфазный вход 380 В переменного тока, обеспечивая стабильный выходной сигнал от –43 до –58 В постоянного тока с номинальным значением –53,5 В постоянного тока. Обладая максимальной мощностью 18 кВт, эта система обеспечивает достаточную мощность для крупномасштабных приложений, сохраняя при этом эффективность выше 96%.

Система интегрирует до 6 выпрямительных модулей (резервирование N+1), каждый из которых рассчитан на 3000 Вт и весит ≤2 кг. Эти модули оснащены принудительным охлаждением, высоким коэффициентом мощности ≥0,99 и THD ≤5%, что обеспечивает чистое и стабильное преобразование постоянного тока. Переднее обслуживание, верхний ввод кабеля и защита IP20 обеспечивают безопасность, удобство обслуживания и простоту интеграции в 19-дюймовые стойки.

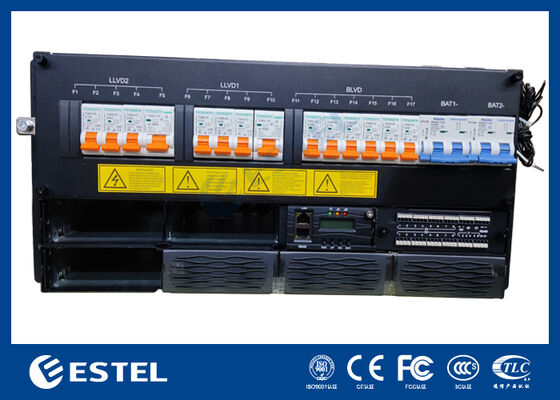

Распределение постоянного тока включает в себя 2*80A/2P автоматических выключателя батареи и 2*LLVD и 1*BLVD, обеспечивая гибкое и безопасное управление нагрузкой. Интеллектуальный контроллер поддерживает 2 аналоговых входа, 8 цифровых входов, 8 аварийных сигналов сухих контактов и удаленную связь через RS232/485 и SNMP. Локальный мониторинг осуществляется через ЖК-дисплей.

Созданный для сложных условий, блок работает от –40℃ до +65℃, выдерживает влажность 5–95% без конденсации и поддерживает стабильную работу на высоте до 3000 м. Благодаря своей модульной архитектуре и надежной производительности, система питания постоянного тока 18 кВт 5U является идеальным выбором для критически важной инфраструктуры, требующей масштабируемых и надежных энергетических решений.

Система

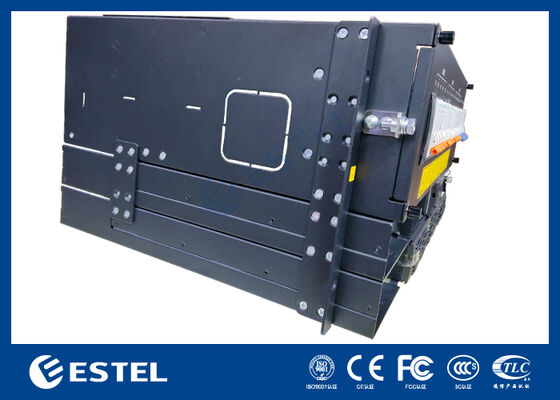

• Размеры: 482,0 (Ш) × 350,0 (Г) × 5U (В)

• Вес: ≤30 кг (без выпрямителей)

• Режим охлаждения: Естественное охлаждение

• Режим установки: Устанавливается в 19-дюймовую стойку или внутри шкафа

• Режим прокладки кабелей: Верхний вход и верхний выход

• Режим обслуживания: Переднее обслуживание, поддержка изменения уровня модуля

• Уровень защиты: IP20

Распределение переменного тока

• Режим ввода:Трехфазный 380 В переменного тока

• Входная частота: 45–66 Гц, номинальное значение: 50 Гц/60 Гц

• AC SPD: 20 кА/40 кА, 8/20 мкс

Распределение постоянного тока

• Выходное напряжение: –43 ~ –58 В постоянного тока, номинальное значение: –53,5 В постоянного тока

• Максимальная мощность: 18 кВт (6*3 кВт, резервирование N+1)

• Автоматические выключатели батареи: 2*80A/2P

• Автоматические выключатели нагрузки:

• LLVD1: 1*32A/1P+2*63A/1P+1*80A/1P; LLVD2: 1*32A/1P+2*63A/1P+1*80A/1P;

• BLVD:4*10A/1P+2*20A/1P

• DC SPD: 10 кА, 8/20 мкс

Выпрямитель

• Входное напряжение:Трехфазный 380 В переменного тока

• Эффективность: >96%

• Номинальная мощность: 3000 Вт (176–300 В переменного тока)

• Рабочая температура: –40℃ ~ +75℃ (полная выходная мощность ниже 50℃)

• Размеры: 106,5 мм (Ш) × 286 мм (Г) × 41,5 мм (В) (1U/В)

• Вес: ≤2 кг

• Режим охлаждения: Принудительное охлаждение

• Коэффициент мощности: ≥0,99

• THD: ≤5%

• Выход постоянного тока: –43 ~ –58 В постоянного тока, номинальное значение –53,5 В постоянного тока, максимум 55 А

Контроллер

• Вход сигнала: 2 AI (1 температура батареи, 1 температура окружающей среды), 8 DI

• Выход сигнала тревоги: 8 сухих контактов

• Коммуникационный порт: RS232/485, SNMP

• Режим отображения: ЖК-дисплей

Окружающая среда

• Рабочая температура: –40℃ ~ +65℃ (полная выходная мощность ниже 50℃)

• Температура хранения: –40℃ ~ +70℃

• Рабочая влажность: 5% ~ 95% (без конденсации)

• Высота над уровнем моря: 0 ~ 3000 м (Если высота над уровнем моря находится в диапазоне от 2000 м до 3000 м, максимальная рабочая температура уменьшается на 1℃ при увеличении высоты над уровнем моря на 200 м.)
