IP123000G2A Коммуникационный инверторный модуль с 3 портами – вход/выход переменного/постоянного тока, широкий диапазон температур и интеллектуальный мониторинг для управления сетью

Обзор продукта

Модуль коммуникационного инвертора IP123000G2A имеет три порта: вход переменного тока, выход переменного тока и вход/выход постоянного тока. Его основная задача - поддерживать стабильное питание переменного тока для критических нагрузок, интеллектуально выбирая доступный источник питания:

• Когда электросеть в норме: модуль обрабатывает питание переменного тока посредством выпрямления и обеспечивает стабильный выход переменного тока для нагрузки.

• Когда электросеть недоступна: модуль автоматически переключается на вход постоянного тока и преобразует питание постоянного тока в выход переменного тока, обеспечивая непрерывность питания для основного оборудования (стратегия переключения зависит от конфигурации системы).

Он соответствует соответствующим электрическим стандартам и отраслевым нормам и обеспечивает управление сетью + интеллектуальный мониторинг для современной телекоммуникационной/ИТ-инфраструктуры. Он также поддерживает параллельную работу до 3 модулей, что позволяет расширять емкость и повышать надежность.

Основные характеристики

• Автоматическое переключение источников переменного/постоянного тока: работа с приоритетом переменного тока с инверсией резервного постоянного тока при сбое переменного тока, снижение риска простоя.

• Трехпортовая интегрированная конструкция: вход/выход переменного тока и вход/выход постоянного тока в одном модуле — упрощает интеграцию и обслуживание системы.

• Управление сетью и интеллектуальный мониторинг: удаленная видимость рабочего состояния, аварийных сигналов и ключевых параметров (точные элементы зависят от протокола мониторинга и системы).

• Соответствие стандартам + готовность к электромагнитной совместимости: разработан в соответствии с электрическими стандартами и отраслевыми требованиями, подходит для развертывания телекоммуникационного уровня.

• Параллельная работа до 3 модулей: поддерживает совместное использование нагрузки и масштабируемую архитектуру питания; может использоваться для резервирования (например, N+1) в зависимости от конструкции системы.

• Возможность работы в суровых условиях: широкий диапазон температур/влажности и адаптация к высоте для наружных площадок и периферийных объектов.

Основные характеристики

Условия окружающей среды

• Рабочая температура: -20°C to +75°C (снижение мощности от 45°C до 75°C)

• Температура хранения: -40°C to +75°C

• Относительная влажность: от 5% до 95% относительной влажности, без конденсации

• Высота над уровнем моря: ≤ 4000 м (температура уменьшается на 1°C на каждые 200 м высоты в качестве ориентира для адаптации к большой высоте)

Электрический вход (однофазный)

• Режим ввода: TT/TNIT (однофазный вход)

• Диапазон входного напряжения: от 176 В переменного тока до 265 В переменного тока

• Номинальное входное напряжение: 220 В переменного тока

• Максимальное входное напряжение: 300 В переменного тока

• Максимальный входной ток: 22 А

• Пусковой ток: ≤ 15 А

Выходные характеристики (выходное напряжение/частота переменного тока, диапазон шины постоянного тока, эффективность, защиты, тип интерфейса связи, размеры, вес, метод охлаждения) должны быть подтверждены официальным паспортом/табличкой.

Типичные сценарии применения

• Телекоммуникационные площадки / базовые станции: обеспечение бесперебойного питания переменного тока для передающего оборудования, коммутаторов, маршрутизаторов и контроллеров площадок.

• Сетевая и периферийная инфраструктура: микро-центры обработки данных, периферийные шкафы, распределенные узлы — особенно там, где удаленный мониторинг сокращает выезды на место.

• Частные сети и промышленные коммуникации: железнодорожный транспорт, сети общественной безопасности/экстренных служб, связь энергосистем — где важны непрерывность и соответствие.

• Критические нагрузки с резервным питанием от батарей: системы, использующие цепочки батарей постоянного тока или шину постоянного тока для резервного питания, требующие надежного преобразования постоянного тока в переменный во время отключения электросети.

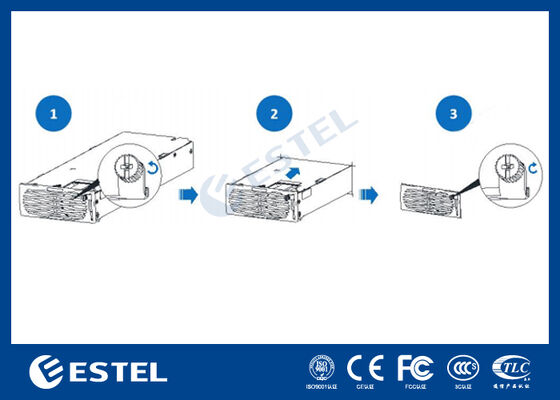

Установка и параллельная работа (Практическое руководство)

Место установки: обычно устанавливается внутри телекоммуникационной стойки/шкафа питания. Обеспечьте достаточную вентиляцию и держите подальше от прямых источников тепла и влаги. Используйте определенные производителем монтажные рейки/отверстия и спецификации крутящего момента.

Принципы подключения (типичная лучшая практика):

1. Обеспечьте соответствующую защиту перед входом переменного тока (автомат/предохранитель и заземление).

2. Подключите выход переменного тока к защищенной шине нагрузки или блоку распределения.

3. Подключите вход/выход постоянного тока к шине постоянного тока или системе батарей в соответствии с требованиями по полярности и размеру кабеля.

4. Используйте надежное заземление и прокладывайте кабели мониторинга/связи с экранированием и разделением от силовых кабелей для уменьшения электромагнитных помех.

Параллельная работа (до 3 модулей):

• Используйте одну и ту же модель/версию для параллельных наборов.

• Следуйте указанным правилам параллельного/коммуникационного подключения и адресации (если применимо).

• Поддерживайте длину кабелей и импеданс как можно более согласованными для поддержки стабильного распределения нагрузки.

• Рассмотрите планирование резервирования (например, запас по мощности или N+1) в зависимости от критичности площадки.

Эксплуатационные заметки / меры предосторожности

• Снижение мощности выше 45°C: на горячих площадках избегайте длительной работы при полной нагрузке без достаточного воздушного потока; содержите фильтры/радиаторы в чистоте.

• Требование отсутствия конденсации: предотвращайте образование конденсата в средах с большими перепадами температуры; рассмотрите возможность использования обогревателей/осушителей шкафов при необходимости.

• Соображения по большой высоте: пониженная плотность воздуха влияет на охлаждение; резервируйте запас по мощности и проверяйте тепловые характеристики на высоте около 4000 м.

• Колебания сети и защита от перенапряжений: если напряжение может приближаться к 300 В переменного тока или подвержено молниям, реализуйте соответствующую защиту от перенапряжений и кондиционирование питания на входе.
