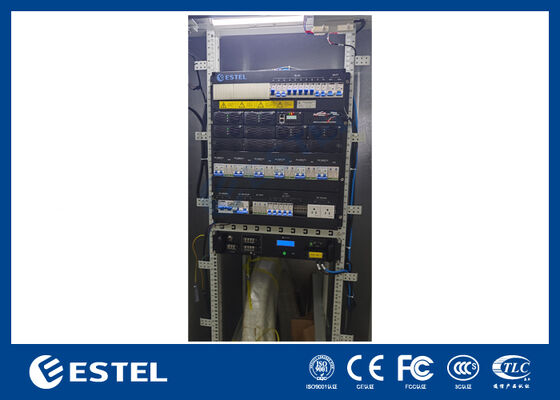

96% Высокоэффективная гибридная система выпрямителей питания 12U с коммуникацией RS485
Обзор продуктаиз Гибридная система выпрямителей питания 12U
Разработанная для телекоммуникационной инфраструктуры, центров обработки данных среднего и крупного масштаба, а также для работы в сложных условиях окружающей среды, гибридная система выпрямителей питания 12U обеспечивает стабильное распределение переменного и постоянного тока. Она принимает два входа — 220 В переменного тока и фотоэлектрический (PV) — и выдает точно регулируемый выход постоянного тока, регулируемый в диапазоне от –43 В до –58 В (обычно –53,5 В). Кроме того, система обеспечивает выход переменного тока 110 В при 16 А, с защитой от перенапряжения класса C. С максимальной мощностью 30 кВт и коэффициентом преобразования, превышающим 96% в большинстве диапазонов нагрузки, устройство значительно снижает энергопотребление и связанные с ним требования к охлаждению.

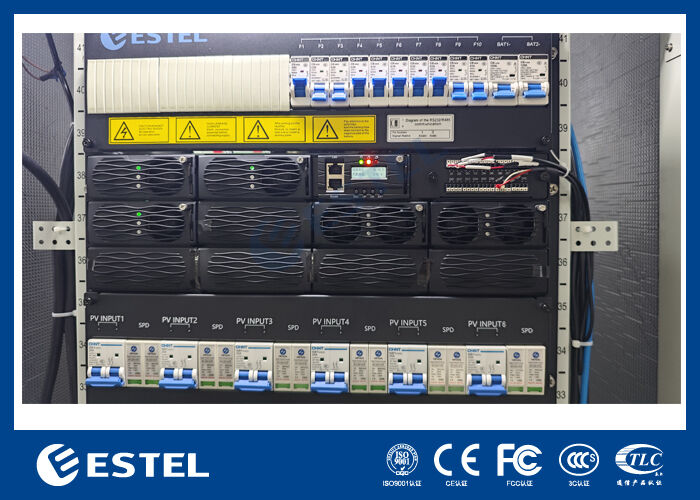

Разработанный для непрерывной работы, выпрямитель вмещает до 10 модулей с возможностью горячей замены (6*3 кВт, питаемых от PV, и 4*4 кВт от переменного тока), поддерживая конфигурации резервирования N+1 или выше. Каждый модуль оснащен принудительным воздушным охлаждением, активной коррекцией коэффициента мощности (PFC ≥ 0,99) и низким общим коэффициентом гармонических искажений (THDi ≤ 5%), обеспечивая чистое взаимодействие с сетью и стабильный выход. Все компоненты установлены в 12U, 19-дюймовом корпусе, монтируемом в стойку, с классом защиты IP20. Возможность горячей замены с передним доступом упрощает обслуживание, а задние медные шины обеспечивают путь подключения с низким импедансом и высоким током.
Интегрированное распределение постоянного тока включает отключение батареи при низком напряжении (BLVD), что позволяет приоритизировать отключение нагрузки для сохранения критических резервов батареи во время сбоев. Усовершенствованный системный контроллер обеспечивает комплексный мониторинг и программируемую логику через аналоговые входы (AI), цифровые входы (DI) и цифровые выходы (DO). Удаленное управление поддерживается через интерфейсы RS485 и SNMP, предоставляя операторам полную информацию об аварийных сигналах, показателях производительности и состоянии выпрямителя. ЖК-дисплей на передней панели также позволяет удобно настраивать и диагностировать систему на месте.
Базовая Спецификация гибридной системы выпрямителей питания 12U
| Размеры |
482,5 мм (Ш) * 350 мм (Г) * 12U (В) |
| Вес |
≤50 кг (без выпрямителей) |
| Режим охлаждения |
Естественное охлаждение |
| Режим установки |
Монтаж в 19-дюймовую стойку |
| Обслуживание |
Переднее обслуживание, поддерживается изменение класса модуля |
| Класс защиты |
IP20 |
Распределение питания гибридной системы выпрямителей питания 12U
|
Распределение переменного тока
|
Входное напряжение |
однофазное 220 В переменного тока |
| Входной автоматический выключатель |
2*125A 2P (один для резерва) |
| Входная частота |
45~65 Гц, номинальное значение: 50 Гц/60 Гц |
| Выход |
110 В переменного тока, 2*63A 1P, 3*32A 1P |
| УЗИП |
20/40KA, 8/20us |
|
Распределение постоянного тока
|
Входное напряжение |
120 В постоянного тока до 425 В постоянного тока |
| Входной автоматический выключатель |
6*25A 2P |
| УЗИП |
20/40KA, 8/20us |
| Выходное напряжение |
-43~-58 В постоянного тока, номинальное значение: -53,5 В постоянного тока |
|
Выходная мощность
|
16 кВт + 18 кВт (резервирование N+1)
PV-модуль: 6*3 кВт
Выпрямительный модуль: 4*4 кВт
|
| Автоматический выключатель батареи |
2*125A 1P автоматический выключатель |
| Автоматический выключатель нагрузки |
BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Выпрямительный модуль гибридной системы выпрямителей питания 12U
| Входное напряжение |
85 В переменного тока ~ 300 В переменного тока, номинальное 220 В переменного тока |
| Эффективность |
>96% |
| Номинальная мощность |
4000 Вт (176~300 В переменного тока) |
| Рабочая температура |
-40℃~+75℃ (50℃ при полной выходной мощности) |
| Размеры |
106,5 мм (Ш) × 286 мм (Г) × 44,5 мм (В) (высота 1U) |
| Вес |
≤2 кг |
| Режим охлаждения |
Принудительное охлаждение |
| Коэффициент мощности |
≥0,99 |
| КНИ |
≤5% |
| Выход постоянного тока |
–43 ~ –58 В постоянного тока, номинальное –53,5 В постоянного тока, максимум 55 А |
PV Модуль гибридной системы выпрямителей питания 12U
| Входное напряжение |
120-425 В постоянного тока, номинальное 340 В постоянного тока |
| Эффективность |
>96% |
| Номинальная мощность |
3000 Вт (200-425 В постоянного тока) |
| Рабочая температура |
-40℃~+75℃ (50℃ при полной выходной мощности) |
| Размеры |
106,5 мм (Ш) × 286 мм (Г) × 44,5 мм (В) (высота 1U) |
| Вес |
≤2 кг |
| Режим охлаждения |
Принудительное охлаждение |
| Коэффициент мощности |
≥0,99 |
| КНИ |
≤5% |
| Выход постоянного тока |
–43 ~ –58 В постоянного тока, номинальное –53,5 В постоянного тока, максимум 55 А |
Контроллер гибридной системы выпрямителей питания 12U
| Контроллер |
Модель: MC2900 |
| Вход сигнала |
2 AI, 6 DI |
| Выход сигнализации |
6 DO |
| Связь |
RS485: Поддерживается
SNMP: Поддерживается
|
| Режим отображения |
ЖК-экран |
Окружающая среда гибридной системы выпрямителей питания 12U
Рабочая
температура |
-40℃ ~ +65℃ (полная выходная мощность ниже 50℃) |
| Температура хранения |
-40℃~+70℃ |
| Рабочая влажность |
5%~95% (без конденсации) |
|
Высота над уровнем моря
|
0~3000 м (Если высота находится в диапазоне от 2000 м до 3000 м, максимальная рабочая температура снижается на 1℃ при увеличении высоты на 200 м.) |
