Блок полевого контроля с поддержкой сбора и обработки данных, интеллектуальных протоколов и связи для системы электропитания телекоммуникационных базовых станций
1) Введение:

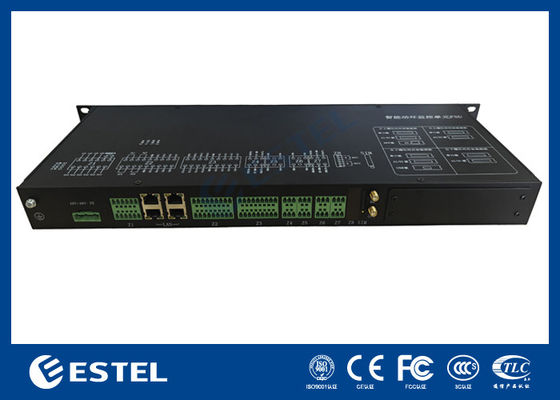

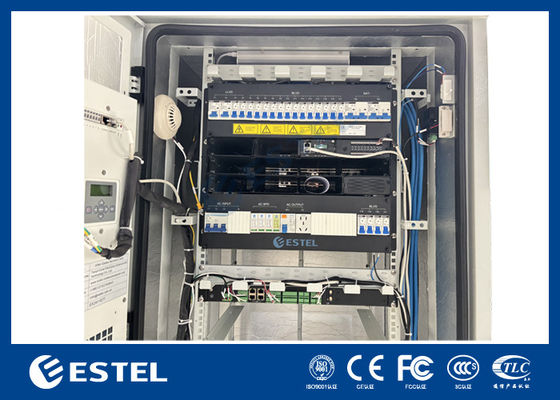

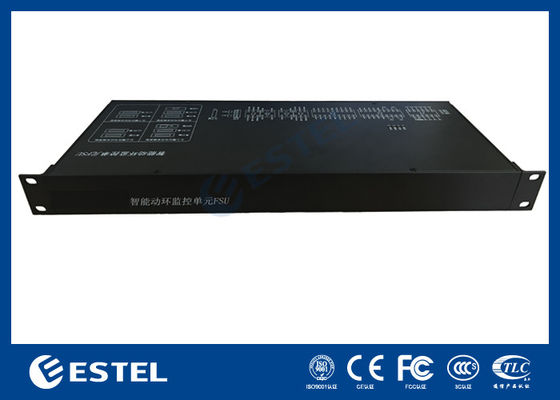

PM5000TT - это недавно разработанный блок полевого контроля (FSU) для телекоммуникационных станций и наружных интегрированных силовых шкафов, он разработан со встроенным беспроводным модулем 4G.
Он используется для сбора различных параметров окружающей среды, параметров работы силового оборудования и различных сигналов тревоги о значениях переключателей для реализации функций сбора и хранения данных, управления выходом, удаленной связи и т. д.
2) Технические параметры:
| Элементы | Параметр | Описание |
| Вход AI/DI | 8 |
Аналоговый или цифровой вход 0-5 В; Точность аналогового сбора: 0,5%; Точность сбора DI: 100%; |
| Вход DI | 16 | Точность сбора: 100% |
| Выход DO | 4 | 1A/30В, точность DO: 100% |
| Интеллектуальный интерфейс (Южный интерфейс) | 8 |
4 конфигурируемых последовательных порта R232/485; 4 последовательных порта RS485; 1200-19200 бит/с; |
| RJ-45 | 4 |
Порты Ethernet 10M/100M; IEEE 802.3 10/100 Base-T; |
| 4G (Северный интерфейс) | 1 | Встроенный модуль 4G для нескольких стандартов |
| Выход 12 В постоянного тока | 6 |
12 В постоянного тока ±10%, ток > 2 А; мощность > 15 Вт Питание для датчика |
| Флэш-память | 4G | Хранение исторических данных более 3 месяцев |
| Светодиод | 4 | Питание, работа, сеть, тревога |
| Источник питания | -36 до -72 В постоянного тока | Защита от обратной полярности |
| Размеры и монтаж | 1U, 180 мм | 19-дюймовое шасси 1U |
| Рабочая температура | -20 до 60℃ | |
| Рабочая влажность | 95% | |
| Защита порта питания от молнии | Общий режим: 5 кА; дифференциальный режим: 5 кА | |
| Защита сигнального порта от молнии | Общий режим: 3 кА; дифференциальный режим: 2 кА | |
| Уровень защиты | IP20 | |
| Потребляемая мощность | 25 Вт | |
| MTBF | >100000 ч | |
| Сторожевой таймер | Аппаратный сторожевой таймер |
3) Мониторинг и контроль состояния окружающей среды
4) Пользовательский интерфейс:
Это оборудование предоставляет удобный интерфейс, обеспечивающий легкий доступ и просмотр всех контролируемых параметров системы пользователя. При развертывании на нескольких площадках пользователь может реализовать проверку состояния каждой площадки одним щелчком мыши.

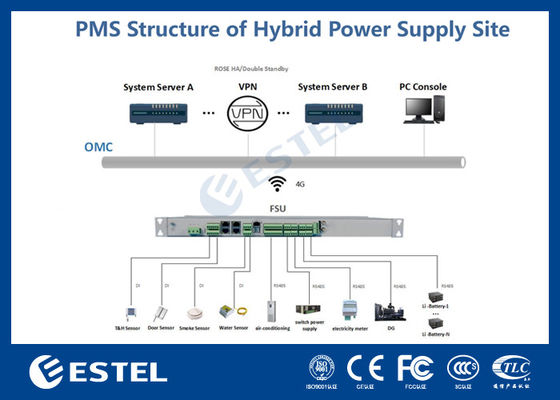

5) Топология сети:
Это оборудование поддерживает подключение нескольких источников питания, включая основное питание, солнечную энергию и дизельный генератор. Благодаря подключению к различным датчикам оно реализует всесторонний мониторинг и контроль окружающей среды и состояния электропитания, включая параметры температуры и влажности, доступа к дверям, дыма, затопления, кондиционера, переключения питания, счетчика электроэнергии, состояния дизельного генератора, состояния зарядки аккумулятора. Ниже приведена основная топология его подключения в системе пользователя:
