Трехфазный 80A терминал управления электричеством с облачным управлением

Трехфазный интеллектуальный терминал управления энергопотреблением 80A/трехфазный четырехпроводный. Изоляция токоведущих частей от корпуса составляет 500 В постоянного тока.

I. Обзор продукта:

Трехфазный интеллектуальный терминал управления энергопотреблением объединяет в себе все функции трехфазного счетчика электроэнергии, контроллера с таймером, автоматического выключателя (воздушного выключателя), устройства защиты от утечки тока, защиты от перенапряжения и пониженного напряжения, защиты от обрыва фазы, а также имеет мощную систему управления облачной платформой, которая позволяет настраивать функции защиты энергопотребления, отслеживать рабочие состояния устройств в режиме реального времени и управлять переключателями устройств через сеть и т. д. Защитное устройство интегрирует интеллектуальные функции управления, такие как сетевая связь, статистика электроэнергии, управление таймером, защита от утечки тока, защита от перегрузки по току, защита от пониженного/отсутствия напряжения, защита от перенапряжения, защита от обрыва фазы, запоминание неисправностей, мониторинг сети и отображение в реальном времени, проверка перед включением и т. д., и продукт широко используется в защите электропитания необслуживаемых общественных объектов, таких как телекоммуникации, электроэнергетика, безопасность, транспорт и т. д., чтобы значительно снизить затраты на ручное обслуживание и эффективно повысить эффективность работы устройств.

II. Функции продукта:

1. Статистика энергопотребления:

Защитное устройство имеет трехфазную статистику энергопотребления, и точность статистики энергопотребления достигает 1 класса или менее. В первый день каждого месяца оно автоматически обнуляет статистику энергопотребления за предыдущий месяц.

2. Таймер

Благодаря функции записи времени в реальном времени и 8 группам таймеров, защитное устройство может калибровать время и устанавливать время таймера в реальном времени через систему управления облачной платформой, обеспечивая своевременное переключение защитного устройства.

3. Отображение в реальном времени (регулируемое)

Защитное устройство может отображать текущее напряжение каждой фазы и общее значение остаточного тока (ток утечки) в реальном времени. При возникновении неисправности оно зафиксирует и отобразит значение неисправности, что удобно для клиентов для мониторинга электросети. Дисплей включен по умолчанию.

Когда индикатор соответствующей фазы горит, он отображает напряжение и ток этой фазы в реальном времени. Когда отображается общий остаточный ток, горят индикаторы всех трех фаз, и отображается информация, например "IE=012", что означает, что текущий общий остаточный ток составляет 12 мА.

4. Защита от утечки тока (регулируемая)

При утечке тока в линии от 15 до 30 мА (по умолчанию) защитное устройство отключится в течение 0,1 секунды. Рабочее значение утечки регулируется. Ток не срабатывания утечки = 1/2 IΔn, рабочий ток утечки = IΔn. Этот порог срабатывания можно установить через систему управления облачной платформой или панель устройства.

5. Защита от перегрузки по току (регулируемая)

Если ток в одной или нескольких фазах трехфазной цепи превышает значение перегрузки по току или в течение периода, превышающего 3-кратное значение перегрузки по току (считается коротким замыканием), защитное устройство немедленно отключится для защиты. Этот порог срабатывания можно установить через систему управления облачной платформой или панель устройства.

6. Защита от пониженного напряжения (регулируемая)

Когда напряжение во всех трех фазах ниже 160 В (по умолчанию), но все же выше 90 В, это считается пониженным напряжением, и защитное устройство отключится. Когда напряжение одной или нескольких фаз трехфазной цепи возвращается к нормальному значению (>170 В), защитное устройство автоматически включится и подаст питание. Этот порог срабатывания можно установить через систему управления облачной платформой или панель устройства.

7. Защита от отсутствия напряжения/отключение при отсутствии напряжения

Когда напряжение во всех трех фазах ниже 90 В, это считается отсутствием напряжения (сбой в электросети), и защитное устройство немедленно отключится. Когда одна или несколько фаз трехфазной цепи снова включатся, защитное устройство определяет, включаться ли в соответствии с условиями включения.

8. Защита от перенапряжения (регулируемая)

Когда значение напряжения в одной или нескольких фазах трехфазной цепи превышает 280 В (по умолчанию), это считается перенапряжением, и защитное устройство немедленно отключится. Когда напряжение во всех трех фазах ниже нормального значения (<280 В), защитное устройство автоматически включится и подаст питание.

9. Защита от обрыва фазы (регулируемая)

Когда значение напряжения одной или двух фаз трехфазной цепи ниже 90 В, это считается обрывом фазы, и защитное устройство немедленно отключится. Когда напряжение во всех трех фазах возвращается к нормальному значению (>170 В), защитное устройство определяет, включаться ли в соответствии с условиями включения. Функция защиты от обрыва фазы отключена по умолчанию.

10. Ручное тестирование включения/выключения

(1) Нажмите тестовую клавишу вручную, чтобы имитировать утечку, токоведущие провода всех трех фаз защитного устройства отключатся без выдачи сигнала. По истечении задержки неисправности защитное устройство определяет, включаться ли в соответствии с условиями включения.

(2) Вручную откройте выключатель питания, токоведущие провода всех трех фаз защитного устройства отключатся без выдачи сигнала. Снова закройте выключатель питания, и защитное устройство определяет, включаться ли в соответствии с условиями включения через несколько секунд.

11. Удаленная связь (опционально)

Устройство поддерживает последовательную связь (предоставляется интерфейс связи 232 или 485), которая может не только управлять состоянием переключения устройства, но и отслеживать текущее напряжение, утечку и другую информацию об устройстве в режиме реального времени. Клиенты, которым требуется этот тип функции, должны связаться с производителем перед размещением заказа.

12. Сетевая связь (опционально)

Устройство поддерживает проводную Ethernet TCP/IP сетевую связь и 4G cat.1 TCP сетевую связь и может управлять состоянием переключения устройства, отслеживать текущее напряжение, утечку и другую информацию об устройстве в режиме реального времени через облачную платформу. Клиенты, которым требуется этот тип функции, должны связаться с производителем перед размещением заказа.

III. Основные технические параметры трехфазного интеллектуального терминала управления энергопотреблением (380 В/80 А)

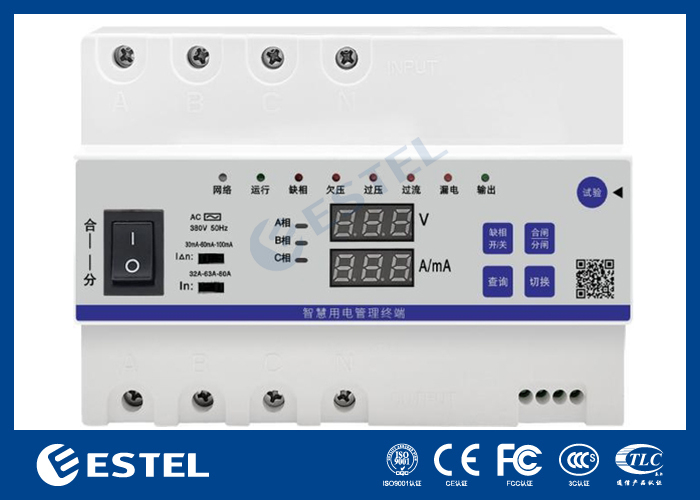

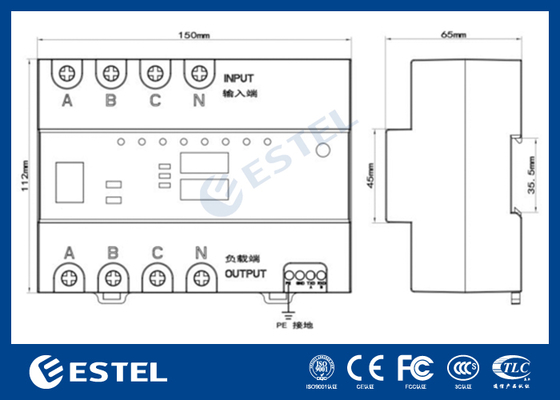

IV. Внешний вид продукта, установка устройства и размеры

(1) Клиенты могут выбрать, включать ли "защиту от обрыва фазы" в соответствии со своими требованиями (по умолчанию выключено), но при использовании этого защитного устройства фаза A должна быть под напряжением, в противном случае защитное устройство отключит нагрузку и прекратит работу.

(2) Пожалуйста, установите защиту от молнии (защиту от перенапряжения) в соответствии с потребностями проекта. Если есть автоматический выключатель и защита от молнии, оба они должны быть установлены перед этим защитным устройством.

(3) Подключите к трехфазному четырехпроводному источнику питания 380 В в соответствии с маркировкой на панели защитного устройства (нейтральный провод должен проходить через это защитное устройство), и обратите внимание, что вход и выход не могут быть перепутаны. Если есть провод заземления, надежно заземлите его, чтобы повысить устойчивость защитного устройства к перенапряжениям.

(4) Установите защитное устройство в шасси, а при установке на открытом воздухе оно должно быть хорошо защищено от дождя и солнечного света.

(5) Если соответствующий красный индикатор неисправности горит после включения защитного устройства в течение 8 секунд, это указывает на наличие соответствующей неисправности в линии, и соответствующую линию следует проверить.
