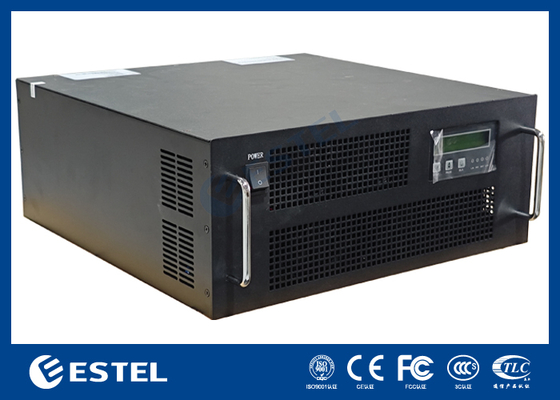

Инверторный источник питания DC48 5KVA 120V 60HZ Инвертор для систем электропитания и связи
Основные свойства
Место происхождения:
Shenzhen, China (Mainland)
Название бренда:
ESTEL
Сертификация:
ISO9001, CE, 3C, FCC, TLC
Номер модели:
EU-RLIS120K-5000VAN
Торговая недвижимость
Минимальное количество заказа:
1
Цена:
358-2143 usd
Условия оплаты:
L/C, D/A, D/P, T/T, Western Union
Возможность поставки:
20,000 sets per month
Резюме продукта
Источник питания инвертора 1. Технические характеристики инвертора QST048120/050C-J4A Вход постоянного тока (DC) Номинальное входное напряжение (В пост. тока) -48 Номинальный входной ток (А) 95 Допустимый диапазон входного напряжения постоянного тока Рабочее напряжение -40 В ~ -58,8 В Напряжение зап...
Детали продукта
Выделить:
Инверторный источник питания для телекоммуникаций 5KVA
,Инвертор DC48V для систем электропитания
,Коммуникационный инвертор 120V 60Hz
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
33.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤4ms
Rated Capacity (VA):
5000
Rated Output Power (W):
4000
Rated Output Voltage And Frequency:
120Vac，60Hz
Описание продукта
Источник питания инвертора
1. Технические характеристики инвертора
| QST048120/050C-J4A | ||
| Вход постоянного тока (DC) | Номинальное входное напряжение (В пост. тока) | -48 |
| Номинальный входной ток (А) | 95 | |
| Допустимый диапазон входного напряжения постоянного тока |
Рабочее напряжение -40 В ~ -58,8 В Напряжение запуска -42 В ~ -57 В |
|
| Вход переменного тока (AC bypass) | Допустимое напряжение байпаса (В перем. тока) | 120±20% |
| Номинальный входной ток (А) | 33,3 | |
| Время переключения байпаса (мс) | ≤4 мс | |
| Выход переменного тока (AC) | Номинальная мощность (ВА) | 5000 |
| Номинальная выходная мощность (Вт) | 4000 | |
| Номинальное выходное напряжение и частота | 120 В перем. тока, 60 Гц | |
| Номинальный выходной ток (А) | 33,3 | |
| Точность выходного напряжения (В) | 120±3% | |
| Точность выходной частоты (Гц) | 60±0,1% | |
| Коэффициент искажения формы волны (THD) | ≤3% (линейная нагрузка) | |
| Динамический отклик | 10% (нагрузка 25% ←→100%) | |
| Коэффициент мощности (PF) | 0,8 | |
| Перегрузочная способность | ≥100%~125%, 10 минут; 125%~150%, 15 секунд; 150%, немедленное отключение | |
| КПД инвертора | ≥85% (80% резистивная нагрузка) | |
|
Инвертор время переключения (мс) |
≤4 мс | |
| Рабочая среда | Электрическая прочность (вход и выход) | 1500 В перем. тока, 1 минута |
| Шум (1 метр) | ≤65 дБ | |
| Температура окружающей среды | -5℃~+40℃ | |
| Влажность | 0~90%, без конденсации | |
| Рабочая высота (м) | ≤1000 | |
| Механические размеры | Стандартная стойка | 19-дюймовая стойка 4U |
| Вес (кг) | 15 | |
| Защитная функция | Защита от пониженного напряжения на входе, защита от перенапряжения на входе; защита от перегрузки по выходу, защита от короткого замыкания по выходу | |
2. Принципиальная схема работы источника питания инвертора
3. Габаритные размеры

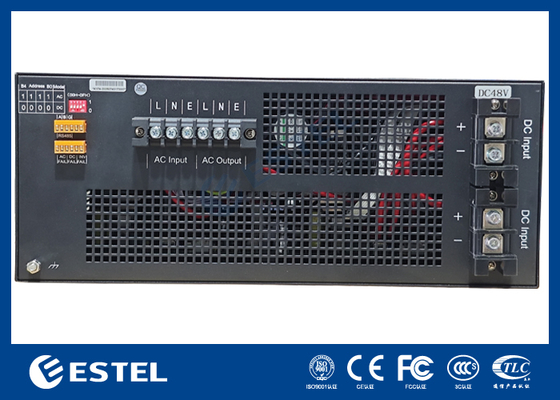

DC48V5KVA Вид сзади

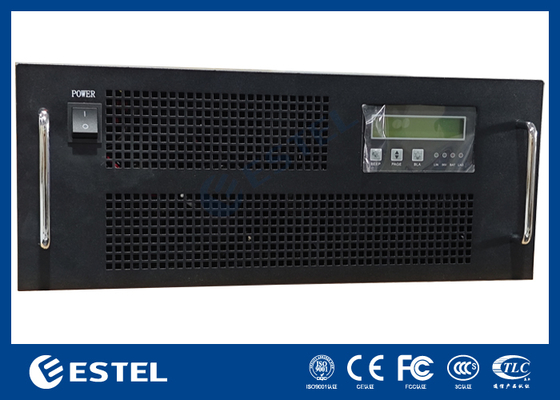

19 дюймов4U Стойка Вид спереди и сзади
| Название порта | Описание функции | Примечания | |
| DC вход + | Вход батареи + | Вход модуля постоянного тока положительный | |
| DC вход - | Вход батареи - | Вход модуля постоянного тока отрицательный | |
| AC выход l | AC выход L | Линия выхода | |
| AC выход n | AC выход N | Нулевая линия выхода | |
|
AC вход
|
L | AC вход L | Линия входа |
| N | AC вход N | Нулевая линия входа | |
| E | Земля | Провод заземления | |
|
Сухой контакт |
Сбой сети | Две точки соединяются при возникновении неисправности | |
| Неисправность постоянного тока | Две точки соединяются при возникновении неисправности | ||
| Неисправность инвертора | Две точки соединяются при возникновении неисправности | ||
|
Интерфейс связи |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| DIP-переключатель |
Выбор режима: номер 1, "1" - основной блок переменного тока; "0" - питание постоянного тока. Диапазон адресов bo-b3 (2-5) от 00 до 15, минимальный - 0, максимальный - 15. Можно установить 15 адресов. |
После работы с DIP-переключателем Чтобы перезапустить источник питания, чтобы вступило в силу DIP-переключатель на стороне номера - 1, на стороне без номера - 0 (0000-1111) |
|
