Высокопроизводительное устройство защиты от импульсных перенапряжений (УЗИП) для телекоммуникационного оборудования низкого напряжения для промышленных энергосистем
Основные свойства
Место происхождения:
Китай
Название бренда:
Estel
Сертификация:
CE UL FCC
Номер модели:
HM385-25/100T1 ((3P+N)
Торговая недвижимость
Минимальное количество заказа:
1 комплект
Цена:
20-500 usd
Условия оплаты:
T/T, Western Union
Возможность поставки:
5000
Резюме продукта
HM385-25/100T1 ((3P+N) Низковольтные устройства защиты от перенапряжения (SPD) - устройства защиты от перенапряжения, подключенные к низковольтным энергосистемам 1 Сфера применения Устройство для защиты от перенапряжения применяется в основном в низковольтных распределительных системах и электричес...
Детали продукта
Выделить:
промышленная мощность низковольтных СПД
,Промышленный защитник от перенапряжения
,Устройство защиты от перенапряжения HM385-25/100T1
Optional Accessories:
Lightning Arrester, Fan, Battery Rack
Working Humidity:
5%~95%（No condensation）
Noise Standard:
ETS300753 CLASS 4.1E
Cooling Method:
Air Condition/Fan/Heat Changer
Install:
Pad mount
Factory Or Not:
Yes
Application:
Industrial,Entertainment
Product Name:
Power Distribution Unit(PDU)
Type:
Power distribution system
Color:
white or black
Rated Current:
50/60Hz
Rated Voltage:
250VAC
Material:
Aluminum alloy
Standard:
Fully CE ROHS approved
Shell Material:
Aluminum alloy
Installation:
Horizontal
Cabinet Color:
to demand
Voltage:
220-250V
Main Function:
power distribution
Описание продукта

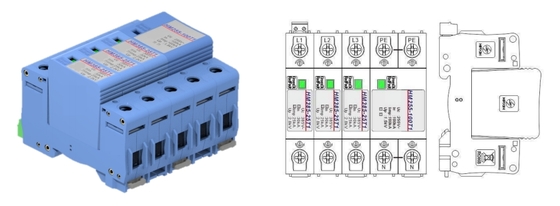

HM385-25/100T1 ((3P+N) Низковольтные устройства защиты от перенапряжения (SPD) - устройства защиты от перенапряжения, подключенные к низковольтным энергосистемам
1 Сфера применения
Устройство для защиты от перенапряжения применяется в основном в низковольтных распределительных системах и электрическом оборудовании для защиты от молнии или другой временной защиты от перенапряжения.
2 Нормативные ссылки
GB/T 18802.11
Устройства защиты от перенапряжения низкого напряжения (SPD) - Часть 11: Устройства защиты от перенапряжения, подключенные к энергосистемам низкого напряжения - Требования и методы испытаний
ГБ 2828.1
Процедуры отбора проб для проверки по атрибутам-часть 1: схемы отбора проб, проиндексированные по пределам приемлемого качества (AQL) для проверки партии за партией
GB/T191 Изобразительная маркировка упаковки для обработки товаров
GB/T 2423.1
Экологические испытания - Часть 2: Методы испытаний - Испытания А: холодное
GB/T 2423.2
Экологические испытания - Часть 2: Методы испытаний - Испытания А: холодное
GB/T 2423.4
Экологическое испытание электрических и электронных изделий - Часть 2: Метод испытаний - Испытание
Db: влажное тепло, циклическое (цикл 12h+12h)
GB/T4208 Степень защиты, обеспечиваемая корпусом (код IP)
GB/T4943.1
Оборудование для аудио/видео, информационных и коммуникационных технологий Часть 1: Безопасность
YD/T 1235.1
требования
Требования к производительности устройств защиты от перенапряжений, подключенных к низковольтным распределительным системам телекоммуникационных станций/установки
YD/T 1235.2
Методы испытаний устройств защиты от перенапряжений, подключенных к низковольтным распределительным системам телекоммуникационных станций/установки
IEC 61643-11
Устройства защиты от перенапряжений, подключенные к низковольтным системам распределения электроэнергии - Часть
11: Требования к производительности и методы испытаний
DIN EN 61643-11
Устройства защиты от перенапряжения низкого напряжения - Часть 11: Устройства защиты от перенапряжения, подключенные к энергосистемам низкого напряжения; Требования и испытания
UL1449
Устройства защиты от перенапряжений
3 Функциональная производительность
3.1 Описание
Встроенная в продукт функция защиты от перегрева и перенапряжения, которая используется в установке рельса 35 мм DIN и заменяемый модуль защиты от перенапряжения, который может быть легко устанавливаться и обслуживаться,Кроме того, он имеет дистанционный порт сигнализации об отказе (без активного контакта) для дистанционного управленияВстроенная в продукт шина и порт сигнализации соединены в серии, сохраняя только один порт для легкой проводки клиентом.
3.2 Производительность
4 Установка продукта
4.1.1 Установка
Для установки и технического обслуживания допускается уполномоченное профессиональное лицо; продукт может быть установлен в 35 мм рельсе на коммутаторной панели, которая находится в оборудовании;Соединение Кевина рекомендуется для защитника от перенапряжения, или может использоваться общее параллельное соединение (как показано на рисунке 1).
Таблица 1.Рекомендуемые спецификации подключения для каждого порта

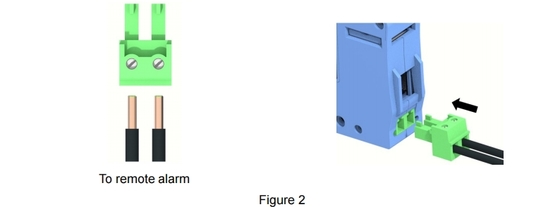

Терминал подключения к сигнализации расположен в верхней части блокировщика.и затем вставить проводник сигнализации в соответствующее отверстие соединения. Используйте плоскую отвертку размера SL2.5, затяните винты и вставьте розетку обратно на место (как показано на рисунке 2).Проверьте петлю соединения снова, чтобы убедиться, что это правильно и надежностьУстройство защиты от перенапряжения может работать сразу после включения питания.

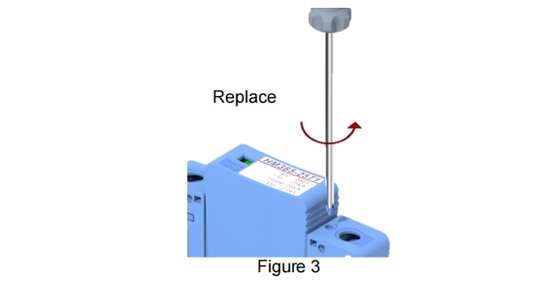

Заменить, когда это необходимо, чтобы заменить модуль защиты от перенапряжения, используйте SL2.5 Вилка Филипса для развязки винтов в направлении стрелки логотипа продукта и вытягивания модуля защиты от перенапряжения силой, как показано на рисунке 3 нижеПри переустановке модуля рекомендуется затягивать винты с диапазоном крутящего момента 0,5 Н-м.
Примечания:
Электричество должно быть отключено во время установки и обслуживания базового сиденья устройства защиты от перенапряжения.
Не подключайте защищенную линию к незащищенной или PE-линии бок о бок.длина и способы подключения кабеля к земле должны соответствовать относительному стандартуВ противном случае устройство защиты от перенапряжения не может работать должным образом.но кабель подключения и окно сигнализации должны периодически проверяться. Когда окно сигнализации красное, это означает, что модуль защиты от перенапряжения неисправен и должен быть немедленно заменен. Если пульт дистанционного сигнализации подключен, будет сигнал тревоги.
