Подробная информация о продукте:
Оплата и доставка Условия:
|

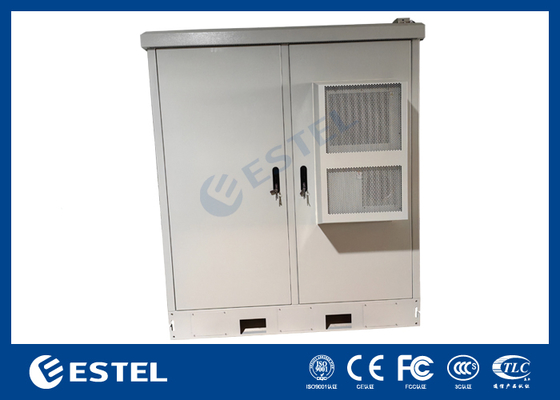

| Cabinet external dimensions: | 1600mm (W) * 1600mm (D) * 2200mm (H ) | Base height: | 150mm |
|---|---|---|---|
| Cabinet material: | 1.5mm hot-dip galvanized sheet + 20mm PEF | Cabinet coating color: | RAL7035 |
| Protection level: | IP55 | Delivery form: | Fully packed delivery (wooden box) |
| Installation: | Floor mounting | Cooling: | 1500W DC air conditioner |
| Выделить: | Наружная телекоммуникационная система питания с шкафом,Телекоммуникационная система питания с чистой батареей,Ожесточенная окружающая среда |
||

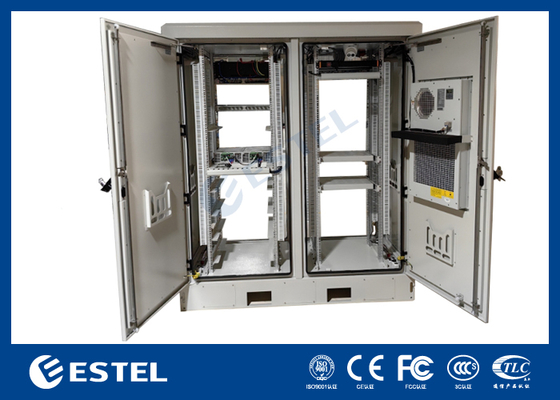

1 интегрированный шкаф + 1 шкаф с чистой батареей
Основная информация оотдельном шкафу
| Серийный номер | Элемент | Параметр |
|
|
Внешние размеры шкафа |
1600 мм (Ш) * 1600 мм (Г) * 2200 мм (В) (без учета кромки и выступов спереди и сбоку) Однослойный металлический корпус, подходит для наружной среды |
|
|
Высота основания | 150 мм |
|
|
Вес | / |
|
|
Материал шкафа | 1,5 мм горячеоцинкованный лист + 20 мм PEF |
|
|
Цвет покрытия шкафа | RAL7035 |
|
|
Уровень защиты | IP55 |
|
|
Форма поставки | Полностью упакованная поставка (деревянный ящик) |
|
|
Установка | Напольный монтаж |
1 интегрированный шкаф
| Серийный номер | Название детали | Спецификация | Количество | Единица измерения | Примечание |
|
|
Основание | 1600*1600*150 мм | 1 | шт. | |
|
|
Дверь шкафа | Передние и задние двери | 4 | шт. | |
|
|

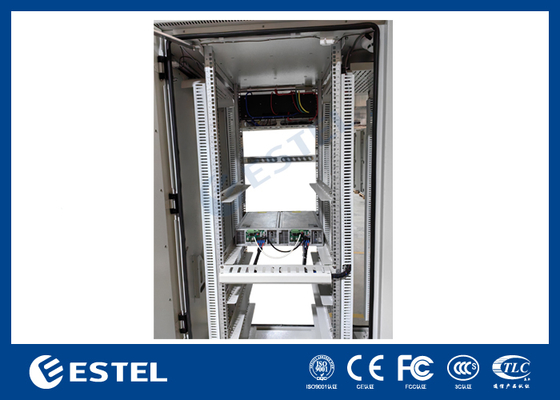

Внутреннее пространство | 19-дюймовая стойка 4*42 U | 1 | шт. | |
|
|
Охлаждение | Кондиционер постоянного тока 1500 Вт | 2 | шт. | Один установлен на передней двери, а другой - на задней двери |
|
|
Аварийный вентилятор | -48 В постоянного тока, 4 вентилятора 12038, защита IP55, с термостатом | 1 | шт. | |
|
|
Замок | Трехточечный противоугонный блокировочный замок (A7121-A112) | 4 | шт. | |
|
|
Папка для документов | Для размещения папок формата A4 | 2 | шт. | |
|
|
Медная шина заземления | Площадь поперечного сечения 60 мм², оснащена 6 винтами M6 + 3 винтами M8 | 1 | шт. | |
|
|
Светодиодное освещение | -48 В постоянного тока, светодиодный светильник + выключатель | 4 | шт. | |
|
|
Электропитание | Фотоэлектрический 60 кВт + выпрямитель 24 кВт | 1 | шт. | |
|
|
Аккумулятор | LFELI-48200, -48 В 200 Ач | 12 | шт. | |
|
|
Инвертор | 4 кВт, 1U | 1 | шт. | |
|
|
FSU | PM5000, включая датчики двери, датчики дыма, датчики воды, датчики температуры и влажности | 1 | комплект | |
|
|
Кабельный ввод | Используется для ввода и вывода кабелей | 16 | шт. | Расположен в нижней части шкафа |
|
|
Уплотнительная пластина основания | Уплотнительная пластина основания и крепежные винты | 1 | комплект | Комплектующие для упаковки |
|
|
Уплотнительный цемент | Используется для герметизации кабельных вводов и выводов | 1 | шт. | Комплектующие для упаковки |
|
|
Распорные болты | M12*120 SUS304 | 8 | шт. | Комплектующие для упаковки |
|
|
Рабочая температура | -5 to 55°C | |||
|
|
Рабочая влажность | 5%~95% | |||
|
|
Высота над уровнем моря | Высота над уровнем моря для песка/песчаника максимум 3000 м |
1 аккумуляторный шкафконфигурационный список
| Серийный номер | Название детали | Спецификация | количество | единица измерения | Примечание |
|
|
основание | 1600*1600*150 мм | 1 | шт. | |
|
|
Дверь шкафа | Передние и задние двери | 4 | шт. | |
|
|
Внутреннее пространство | 19-дюймовая стойка 4*42 U | 1 | шт. | |
|
|
Охлаждение | Кондиционер постоянного тока 1500 Вт | 2 | шт. | Один установлен на передней двери, а другой - на задней двери |
|
|
Аварийный вентилятор | -48 В постоянного тока, 4 вентилятора 12038, защита IP55, с термостатом | 1 | шт. | |
|
|
Замок | Трехточечный противоугонный блокировочный замок (A7121-A112 | 4 | шт. | |
|
|
Папка для документов | Для размещения папок формата A4 | 2 | шт. | |
|
|
Медная шина заземления | Площадь поперечного сечения 60 мм², оснащена 6 винтами M6 + 3 винтами M8 | 1 | шт. | |
|
|
Светодиодное освещение | -48 В постоянного тока, светодиодный светильник + выключатель | 4 | шт. | |
|
|
Аккумулятор | LFELI-48200, -48 В 200 Ач | двадцать четыре | шт. | |
|
|
Кабельный ввод | Кабельные сальники, сертифицированные IEC 60529, для ввода и вывода кабелей шкафа | 16 | шт. | Расположен в нижней части шкафа |
|
|
Уплотнительная пластина основания | Уплотнительная пластина основания и крепежные винты | 1 | комплект | Комплектующие для упаковки |
|
|
Уплотнительный цемент | Используется для герметизации кабельных вводов и выводов | 1 | шт. | Комплектующие для упаковки |
|
|
Распорные болты | M12*120 SUS304 | 8 | шт. | Комплектующие для упаковки |
|
|
Рабочая температура | -5 to 55°C | |||
|
|
Рабочая влажность | 5%~95% | |||
|
|
Высота над уровнем моря | Высота над уровнем моря для песка/песчаника максимум 3000 м |
| Модель продукта ET481000-M7E6X | Фотоэлектрический 60 кВт + выпрямитель 24 кВт | |
| Система | размер | / |
| вес | / | |
| Метод охлаждения | Кондиционер постоянного тока | |
| Установка | Монтаж в 19-дюймовую стойку | |
| Метод прокладки | Ввод снизу и вывод сверху | |
| Метод обслуживания | Переднее обслуживание, поддержка горячей замены | |
| Уровень защиты | IP20 | |
| Распределение электроэнергии переменного тока | Вход | Трехфазный 380 В переменного тока, совместим с однофазным 220 В переменного тока |
| Автоматический выключатель на входе | 1×63A/3P | |
| Частота | 45~65 Гц, номинальное значение: 50 Гц/60 Гц | |
| AC SPD | 20 кА/40 кА, 8/20 мкс | |
| Аккумулятор | Тип и характеристики аккумулятора | Литиевая батарея, 48 В/200 Ач |
| Аккумуляторная батарея | 36 штук, 6× (6× 48 В/200 Ач) | |
| Номинальный срок службы батареи | 55,3 ч при нагрузке 5 кВт при глубине разряда 80% | |
| Максимальный срок службы батареи | 69,1 ч при нагрузке 5 кВт при глубине разряда 100% | |
| Распределение электроэнергии постоянного тока | Выход | -43~-58 В постоянного тока, номинальный выход: -53,5 В постоянного тока |
| Максимальная емкость | Фотоэлектрический 60 кВт (3 кВт*20) + выпрямитель 24 кВт (4 кВт*6) (конечная емкость рассчитана на 1000 А) | |
| Предохранитель батареи | 6×250A | |
| Автоматический выключатель нагрузки | LLVD: 3 × 63A/1P + 3 × 32A/1P + 3 × 20A/1P | |
| BLVD: 2 × 32A/1P + 2 × 16A/1P + 2 × 10A/1P + 1 × 125A/2P (инвертор) | ||
| DC SPD | 10 кА/20 кА, 8/20 мкс | |
| Модуль выпрямителя | Входное напряжение | 85 В переменного тока～300 В переменного тока, номинальное значение: 220 В переменного тока |
| Эффективность | ≥96,6% | |
| Номинальная выходная мощность | 4000 Вт (176 В переменного тока～300 В переменного тока) | |
| Рабочая температура | -40℃~+75℃ (менее 50℃ при полной выходной нагрузке) | |
| Размер | 106,5 мм (Ш)×286 мм (Г)×41,5 мм (1U/В) | |
| Вес | ≤2,1 кг | |
| Метод охлаждения | Принудительное воздушное охлаждение | |
| Коэффициент мощности | ≥0,99 при 220 В переменного тока 20-100% нагрузки | |
| Распределение входной мощности фотоэлектрических элементов | Вход | 120 В постоянного тока ~ 420 В постоянного тока, номинальное значение: 340 В постоянного тока |
| Автоматический выключатель на входе | 20 × 25A/2P | |
| DC вход SPD | 20 × (20 кА/40 кА, 8/20 мкс) | |
| Sолярные панели | Мощность одной панели | 580 Вт |
| Общее количество | 108 штук при 18 × (6 × 580 Вт, 6 строк) | |
| Pфотоэлектрические модули | Входное напряжение | 120 В постоянного тока ~ 425 В постоянного тока, номинальное значение: 340 В постоянного тока |
| Эффективность | 96% | |
| Номинальная выходная мощность | 3000 Вт | |
| Рабочая температура | -40℃~+75℃ (менее 50℃ при полной выходной нагрузке) | |
| Размер | 106,4 мм (Ш)×285 мм (Г)×41,5 мм (1U/В) | |
| Вес | ≤2 кг | |
| Метод охлаждения | Принудительное воздушное охлаждение | |
| Точность MPPT | ≥0,99 | |
| Модуль инвертора | Входное напряжение | 42 В постоянного тока ~ 58 В постоянного тока, номинальное значение: 53,5 В постоянного тока |
| Эффективность | ≥9 3% при входном напряжении 53,5 В | |
| Номинальная выходная мощность | 2000 ВА / 2000 Вт при выходе 220 В переменного тока | |
| Выходной ток | Номинальный 9,09 А (среднеквадратичное значение) / Максимальный 15 А (среднеквадратичное значение) | |
| Метод охлаждения | Принудительное воздушное охлаждение | |
| Подрамник инвертора и распределение выходной мощности | Размер | 482,6 (Ш)*350,6 (Г)*1U(В) |
| Максимальная емкость | 6 кВт (3* 2 кВт) | |
| Номинальное выходное напряжение | Номинальное 220 В переменного тока | |
| Автоматический выключатель нагрузки | 1*32A/2P | |
|
Мониторинг питания (MC2900) |
Вход сигнала | 3-канальный AI (2 датчика температуры батареи, 1 датчик температуры окружающей среды), 8-канальный DI |
| Выход сигнала тревоги | 8-канальный выход сухих контактов | |
| Коммуникационный порт | USB, RS485, SNMP | |
| Режим отображения | ЖК-дисплей | |
| Environment | Рабочая температура | -40℃~+75℃ (менее 50℃ при полной выходной нагрузке) |
| Температура хранения | -40℃~+70℃ | |
| Рабочая влажность | 5%~95% | |
| Высота над уровнем моря | 0~3000 м (Когда высота над уровнем моря находится между 3000 м и 4000 м, максимальная рабочая температура уменьшается на 1°C с каждым увеличением высоты на 200 м) | |
