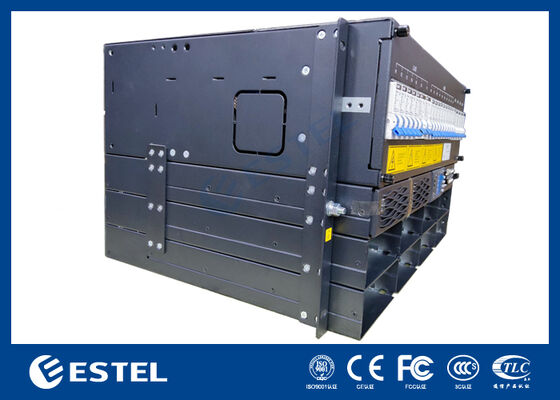

30 кВт Стоечная система электропитания постоянного тока для телекоммуникаций, система модульных выпрямителей для телекоммуникаций, >96% Высокая эффективность

Обзор продукта

Стоечная система электропитания постоянного тока мощностью 30 кВт представляет собой решение высокой мощности, разработанное для телекоммуникационных сетей, центров обработки данных и промышленных объектов, требующих надежного питания постоянного тока. Она поддерживает однофазный вход 220 В переменного тока, обеспечивая стабильный выходной сигнал от –43 до –58 В постоянного тока с номинальным значением –53,5 В постоянного тока. Обладая максимальной мощностью 30 кВт, эта система обеспечивает достаточную мощность для крупномасштабных приложений, сохраняя при этом эффективность выше 96%.

Система интегрирует до 10 модулей выпрямителей (резервирование N+1), каждый из которых рассчитан на 3000 Вт и весит ≤2 кг. Эти модули оснащены принудительным охлаждением, высоким коэффициентом мощности ≥0,99 и THD ≤5%, обеспечивая чистое и стабильное преобразование постоянного тока. Благодаря фронтальному обслуживанию, верхнему вводу кабеля и защите IP20, конструкция уделяет первостепенное внимание безопасности, ремонтопригодности и простоте интеграции в 19-дюймовые стойки.

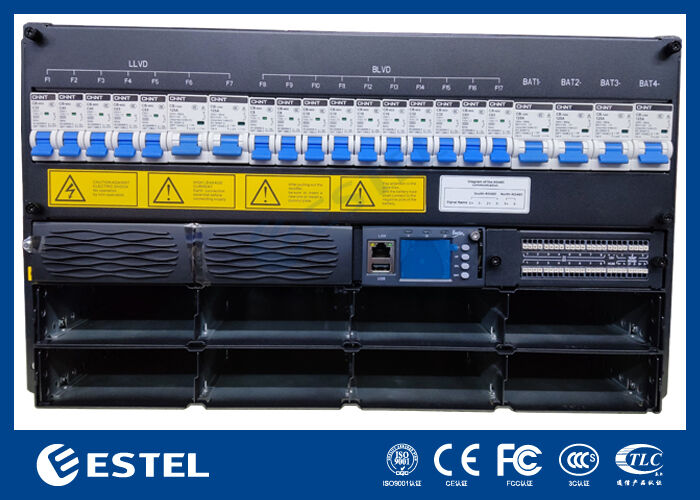

Распределение постоянного тока включает в себя 4*125A/1P автоматических выключателя батареи и 1*LLVD & 1*BLVD, обеспечивая гибкое и безопасное управление нагрузкой. Интеллектуальный контроллер поддерживает 4 аналоговых входа, 8 цифровых входов, 8 сигналов тревоги с сухими контактами и удаленную связь через RS232/485 и SNMP. Локальный мониторинг осуществляется через ЖК-дисплей.

Созданная для сложных условий, установка работает от –40℃ до +65℃, выдерживает влажность 5–95% без конденсации и поддерживает стабильную работу на высоте до 3000 м. Благодаря своей модульной архитектуре и надежной производительности, система электропитания постоянного тока 30 кВт 6U является идеальным выбором для критически важной инфраструктуры, требующей масштабируемых и надежных энергетических решений.

Система

• Размеры: 482,0 (Ш) × 350,0 (Г) × 6U (В)

• Вес: ≤30 кг (без выпрямителей)

• Режим охлаждения: Естественное охлаждение

• Режим установки: Устанавливается в 19-дюймовую стойку или внутри шкафа

• Режим прокладки кабелей: Верхний вход и верхний выход

• Режим обслуживания: Фронтальное обслуживание, поддержка замены модулей

• Уровень защиты: IP20

Распределение переменного тока

• Режим ввода:Однофазный 220 В переменного тока

• Входная частота: 45–66 Гц, номинальное значение: 50 Гц/60 Гц

• AC SPD: 20 кА/40 кА, 8/20μs

Распределение постоянного тока

• Выходное напряжение: –43 ~ –58 В постоянного тока, номинальное значение: –53,5 В постоянного тока

• Максимальная мощность:30 кВт (10*3 кВт, резервирование N+1)

• Автоматические выключатели батареи: 4*125A/1P

• Автоматические выключатели нагрузки:

• LLVD1: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P;

• BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P

• DC SPD: 10 кА/20 кА, 8/20μs

Выпрямитель

• Входное напряжение:85 В переменного тока ~ 300 В переменного тока, номинальное 220 В переменного тока

• Эффективность: >96%

• Номинальная мощность: 3000 Вт (176–300 В переменного тока)

• Рабочая температура: –40℃ ~ +75℃ (полная выходная мощность ниже 50℃)

• Размеры: 106,5 мм (Ш) × 286 мм (Г) × 41,5 мм (В) (1U/В)

• Вес: ≤2 кг

• Режим охлаждения: Принудительное охлаждение

• Коэффициент мощности: ≥0,99

• THD: ≤5%

• Выход постоянного тока: –43 ~ –58 В постоянного тока, номинальное –53,5 В постоянного тока, максимум 55 А

Контроллер

• Вход сигнала: 4 AI (3 температуры окружающей среды, 1 влажность), 8 DI

• Выход сигнала тревоги: 8 сухих контактов

• Коммуникационный порт: RS232/485, SNMP

• Режим отображения: ЖК-дисплей

Окружающая среда

• Рабочая температура: –40℃ ~ +65℃ (полная выходная мощность ниже 50℃)

• Температура хранения: –40℃ ~ +70℃

• Рабочая влажность: 5% ~ 95% (без конденсации)

• Высота над уровнем моря: 0 ~ 3000 м (Если высота находится в диапазоне от 2000 м до 3000 м, максимальная рабочая температура уменьшается на 1℃ при увеличении высоты на 200 м.)
