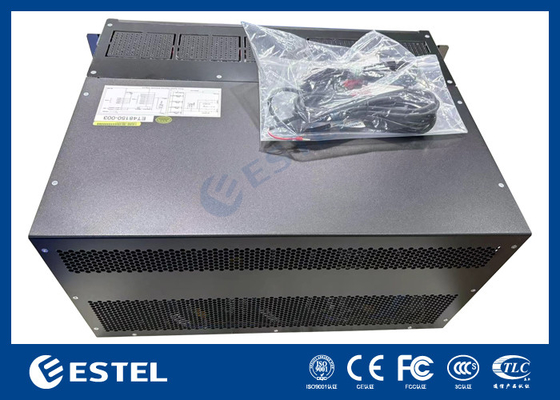

Система питания постоянного тока высокой мощности 3 27 27 кВт 7U, модульные ректификаторы 3000 Вт, широкий вход переменного тока, > 96% эффективность

Обзор продукции

Система питания постоянного тока 3 ′′ 27 кВт 7U, установленная на стеллаже, является высокопроизводительным решением, предназначенным для телекоммуникационных сетей, центров обработки данных и промышленных объектов, требующих надежного питания постоянным током.Он поддерживает как 380VAC трехфазный, так и 220VAC однофазный вход, обеспечивающий стабильный выход от 43 до 58 ВДС с номинальным значением 53,5 ВДС. Максимальная мощность 27 кВт,Эта система обеспечивает достаточную мощность для крупномасштабных применений при сохранении эффективности выше 96%.

Система включает в себя до девяти модулей выпрямителя, каждый из которых имеет номинальную мощность 3000 Вт и вес ≤ 2 кг. Эти модули имеют принудительное охлаждение, высокий коэффициент мощности ≥ 0.99, и THD ≤ 5%, обеспечивая чистое и стабильное преобразование постоянного тока.и легкость интеграции в 19-дюймовые стойки.

Распределение постоянного тока включает в себя шесть 125A батарейных прерывателей и четыре 63A прерывателей нагрузки, обеспечивающих гибкое и безопасное управление нагрузкой.6 сигнализаций сухого контакта, и дистанционная связь через RS232/485 и SNMP. Местное наблюдение разрешено через ЖК-дисплей.

Построенный для сложных условий, агрегат работает от 40°C до +65°C, выдерживает 5-95% неконденсирующей влажности и поддерживает стабильную работу на высоте до 3000 м.С его модульной архитектурой и надежной производительностью, система питания постоянного тока 7U мощностью 3 27 кВт является идеальным выбором для критической инфраструктуры, требующей масштабируемых и надежных энергетических решений.

Система

• Размеры: 482,0 ((W) × 350,0 ((D) × 7U ((H)

• Масса: ≤ 30 кг (без выпрямителей)

• Режим охлаждения: естественное охлаждение

• Режим установки: устанавливается на 19-дюймовой стойке или внутри шкафа

• Режим кабелирования: верхний вход и верхний выход

• Режим технического обслуживания: переднее обслуживание, изменение класса поддерживающего модуля

• Уровень защиты: IP20

Распределение переменного тока

• Режим ввода: 380VAC трехфазный или 220VAC однофазный

• Вводная способность: 1×63A/3P

• Частота ввода: 4566Hz, номинальное значение: 50Hz/60Hz

• SPD переменного тока: 20kA/40kA, 8/20μs

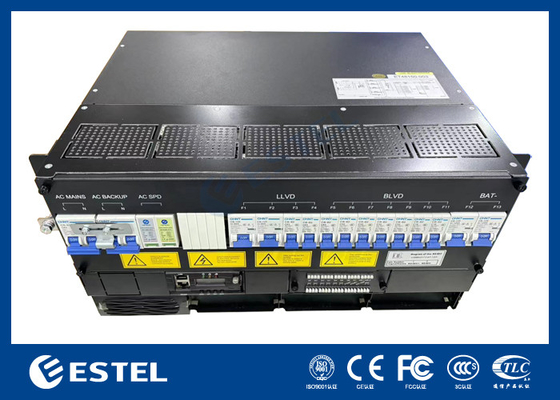

Распределение постоянного тока

• Выходное напряжение: ¥43 ~ ¥58VDC, номинальное значение: ¥53.5VDC

• Максимальная мощность: 27 кВт (3 кВт × 9)

• Отключатели батареи: 6×125A/1P

• Определительные устройства: LLVD: отсутствуют; BLVD: 4×63A/1P

• СОД: 10kA, 8/20μs

Корректировщик

• Входное напряжение: 85VAC ~ 300VAC, номинальное 220VAC

• Эффективность: >96%

• Номинальная мощность: 3000 Вт (176 300 ВАК)

• Рабочая температура: 40 °C ~ +75 °C (полное действие ниже 50 °C)

• Размер: 106,5 мм (W) × 286 мм (D) × 41,5 мм (H) (1U/H)

• Масса: ≤ 2 кг

• Режим охлаждения: принудительное охлаждение

• Коэффициент мощности: ≥0.99

• THD: ≤ 5%

• Выход постоянного тока: ¥43 ~ ¥58VDC, номинальный ¥53,5VDC, максимум 55A

Контроллер

• Ввод сигнала: 4 AI (3 температуры батареи, 1 температуры окружающей среды), 7 DI

• Выход сигнализации: 6 сухой контакт

• Порт связи: RS232/485, SNMP

• Режим отображения: LCD

Экология

• Тепловая температура работы: 40 °C - + 65 °C (полное действие ниже 50 °C)

• Температура хранения: 40 °C - + 70 °C

• Рабочая влажность: 5% ~ 95% (неконденсирующая)

• Высота: 0 ~ 3000 м (если высота находится в диапазоне от 2000 до 3000 м, максимальная рабочая температура снижается на 1 °C по мере увеличения высоты на 200 м.)
