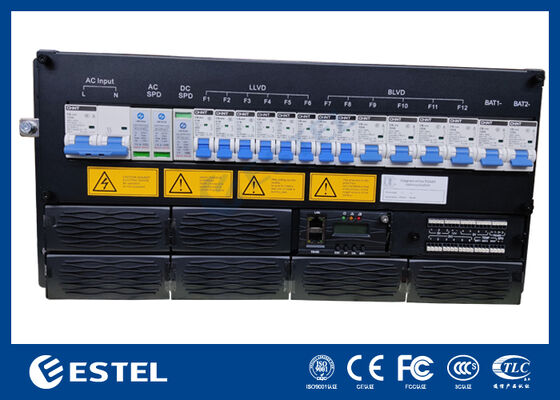

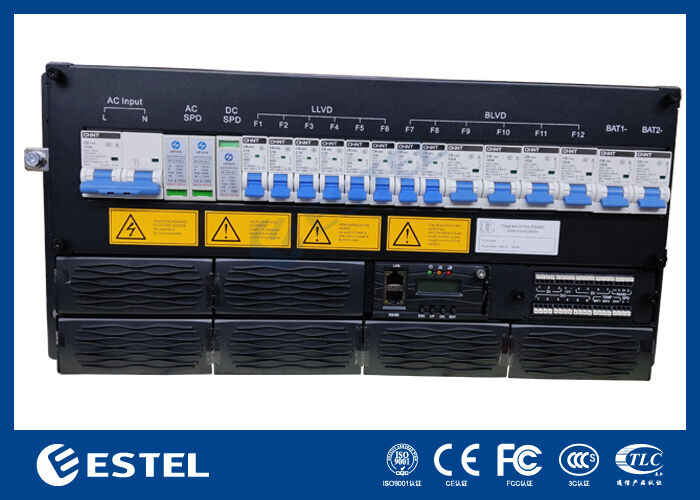

Телекоммуникационная система питания постоянного тока мощностью 18 кВт, монтируемая в стойку, модульная выпрямительная система для телекоммуникаций, высокая эффективность >96 %

Обзор продукта

Смонтированная в стойке система питания постоянного тока мощностью 18 кВт представляет собой решение высокой мощности, предназначенное для телекоммуникационных сетей, центров обработки данных и промышленных объектов, требующих надежного питания постоянным током. Он поддерживает однофазный вход 220 В, обеспечивая стабильный выходной сигнал от –43 до –58 В постоянного тока с номинальным значением –53,5 В постоянного тока. При максимальной мощности 18 кВт эта система обеспечивает достаточную мощность для крупномасштабных приложений, сохраняя при этом эффективность выше 96%.

Система объединяет до 6 выпрямительных модулей (резервирование N+1), каждый мощностью 3000 Вт и весом ≤2 кг. Эти модули имеют принудительное охлаждение, высокий коэффициент мощности ≥0,99 и КНИ ≤5%, что обеспечивает чистое и стабильное преобразование мощности постоянного тока. Благодаря фронтальному обслуживанию, верхнему вводу кабелей и защите IP20 приоритет отдается безопасности, удобству обслуживания и простоте интеграции в 19-дюймовые стойки.

Распределение постоянного тока включает в себя 2 батарейных выключателя по 125 А, 1 LLVD и 1 BLVD., обеспечивая гибкое и безопасное управление нагрузкой. Интеллектуальный контроллер поддерживает 3 аналоговых входа, 7 цифровых входов, 6 сигналов тревоги с сухими контактами и удаленную связь через RS232/485 и SNMP. Локальный мониторинг включается через ЖК-дисплей.

Созданный для работы в сложных условиях, агрегат работает при температуре от –40℃ до +65℃, выдерживает влажность 5–95 % без конденсации и поддерживает стабильную работу на высоте до 3000 м. Благодаря своей модульной архитектуре и высокой производительности система электропитания постоянного тока высотой 5U мощностью 18 кВт является идеальным выбором для критически важной инфраструктуры, требующей масштабируемых и надежных энергетических решений.

Система

• Размеры: 482,0 (Ш) × 350,0 (Г) × 5U (В)

• Вес: ≤25 кг (без выпрямителей)

• Режим охлаждения: естественное охлаждение.

• Режим установки: устанавливается в 19-дюймовую стойку или внутри шкафа.

• Режим прокладки кабеля: верхний вход и верхний выход

• Режим обслуживания: фронтальное обслуживание, изменение уровня модуля поддержки.

• Уровень защиты: IP20

Распределение переменного тока

• Режим ввода:220 В, однофазный

• Входная частота: 45–66 Гц, номинальное значение: 50 Гц/60 Гц.

• УЗИП переменного тока: 20 кА/40 кА, 8/20 мкс

Распределение постоянного тока

• Выходное напряжение: –43 ~ –58 В постоянного тока, номинальное значение: –53,5 В постоянного тока.

• Максимальная мощность: 18кВт(6*3 кВт, резервирование N+1)

• Автоматические выключатели батареи: 2*125А

• Выключатели нагрузки:

• ЛЛВД1: 3*16А/1П+3*32А/1П;

• БУЛЬВАР:2*63А/1П+4*100А*1П

• УЗИП постоянного тока: 10 кА, 8/20 мкс

выпрямитель

• Входное напряжение:380 В переменного тока, трехфазный

• Эффективность: >96%

• Номинальная мощность: 3000 Вт (176–300 В переменного тока)

• Рабочая температура: –40℃ ~ +75℃ (полная мощность ниже 50℃)

• Размеры: 106,5 мм (Ш) × 286 мм (Г) × 41,5 мм (В) (1U/В)

• Вес: ≤2 кг

• Режим охлаждения: Принудительное охлаждение.

• Коэффициент мощности: ≥0,99

• КНИ: ≤5%

• Выход постоянного тока: –43 ~ –58 В постоянного тока, номинал –53,5 В постоянного тока, максимум 55 А.

Контроллер

• Входной сигнал: 3 AI (2 температуры аккумулятора, 1 температура окружающей среды), 7 DI

• Выход сигнализации: 6 сухих контактов

• Коммуникационный порт: RS232/485, SNMP

• Режим отображения: ЖК-дисплей

Среда

• Рабочая температура: –40℃ ~ +65℃ (полная мощность ниже 50℃)

• Температура хранения: –40℃ ~ +70℃.

• Рабочая влажность: 5–95 % (без конденсата).

• Высота: 0 ~ 3000 м (если высота находится в диапазоне от 2000 до 3000 м, максимальная рабочая температура уменьшается на 1 ℃ при увеличении высоты на 200 м.)
