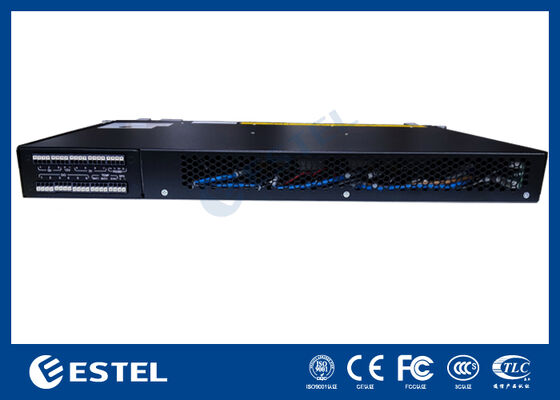

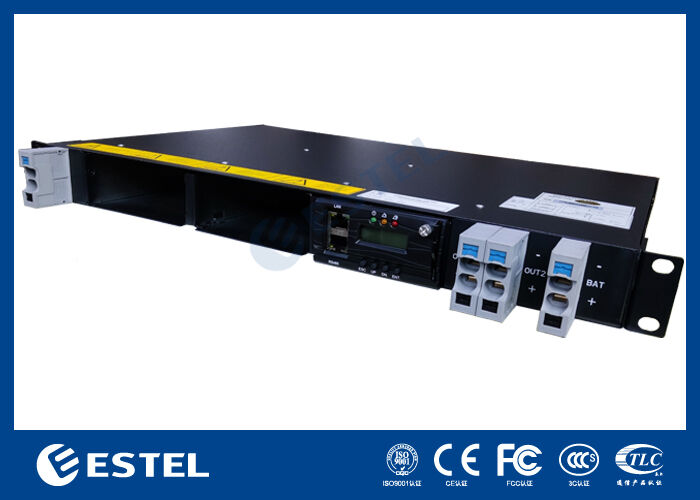

Система телекоммуникационного выпрямителя для телекоммуникаций с удаленным управлением и контролем

Обзор продукта

ET4860-M3I21Система питания постоянного тока в стойке обеспечивает высокопроизводительное, надежное решение для питания постоянным током, разработанное специально для телекоммуникационной инфраструктуры, операций центров обработки данных и промышленных применений, требующих надежного распределения постоянного тока. Она принимает однофазный вход 220 В переменного тока и обеспечивает стабильный выход постоянного тока, регулируемый в диапазоне от –43 В постоянного тока до –58 В постоянного тока, с номинальной рабочей точкой –53,5 В постоянного тока. Обеспечивая максимальную выходную мощность 6 кВт, эта система надежно поддерживает установки с высоким потреблением, достигая при этом эффективности преобразования энергии более 96%.

Благодаря модульной и резервированной конструкции система поддерживает до 2*3000 Вт модулей выпрямителей, сконфигурированных для резервирования N+1, при этом каждый компактный модуль весит менее 2 кг. Выпрямители используют принудительное воздушное охлаждение, достигают коэффициента мощности, близкого к единице (≥0,99), и поддерживают низкий коэффициент нелинейных искажений (THDi ≤5%) для эффективного и чистого преобразования энергии. Благодаря переднему доступу для обслуживания, верхней панели для кабелей и защите от проникновения IP20, шасси, устанавливаемое в стойку 6U, подчеркивает безопасность эксплуатации, простоту обслуживания и простоту интеграции в стандартные 19-дюймовые шкафы.

Система

• Размеры: 482,0 (Ш) × 350,0 (Г) × 1U (В)

• Вес: ≤10 кг (без выпрямителей)

• Режим охлаждения: Естественное охлаждение

• Режим установки: Устанавливается в 19-дюймовую стойку или внутри шкафа

• Режим прокладки кабелей: Верхний вход и верхний выход

• Режим обслуживания: Переднее обслуживание, поддержка изменения класса модуля

• Уровень защиты: IP20

Распределение переменного тока

• Режим ввода:Однофазный 220 В переменного тока

• Входная частота: 45–66 Гц, номинальное значение: 50 Гц/60 Гц

Распределение постоянного тока

• Выходное напряжение: –43 ~ –58 В постоянного тока, номинальное значение: –53,5 В постоянного тока

• Максимальная мощность:6 кВт (2*3 кВт, резервирование N+1)

• Автоматические выключатели батареи: 1U клемма push-in*2

• Автоматические выключатели нагрузки: BLVD:1U клемма push-in*2

Выпрямитель

• Входное напряжение:85 В переменного тока ~ 300 В переменного тока, номинальное 220 В переменного тока

• Эффективность: >96%

• Номинальная мощность: 3000 Вт (176–300 В переменного тока)

• Рабочая температура: –40℃ ~ +75℃ (полная выходная мощность ниже 50℃)

• Размеры: 106,5 мм (Ш) × 286 мм (Г) × 41,5 мм (В) (1U/В)

• Вес: ≤2 кг

• Режим охлаждения: Принудительное охлаждение

• Коэффициент мощности: ≥0,99

• THD: ≤5%

• Выход постоянного тока: –43 ~ –58 В постоянного тока, номинальное –53,5 В постоянного тока, максимум 55 А

Контроллер

• Входной сигнал: 3 AI (3 температуры окружающей среды), 7 DI

• Выход сигнала тревоги: 6 сухих контактов

• Коммуникационный порт: RS232/485, SNMP

• Режим отображения: ЖК-дисплей

Окружающая среда

• Рабочая температура: –40℃ ~ +65℃ (полная выходная мощность ниже 50℃)

• Температура хранения: –40℃ ~ +70℃

• Рабочая влажность: 5% ~ 95% (без конденсации)

• Высота над уровнем моря: 0 ~ 3000 м (Если высота находится в диапазоне от 2000 м до 3000 м, максимальная рабочая температура уменьшается на 1℃ при увеличении высоты на 200 м.)
