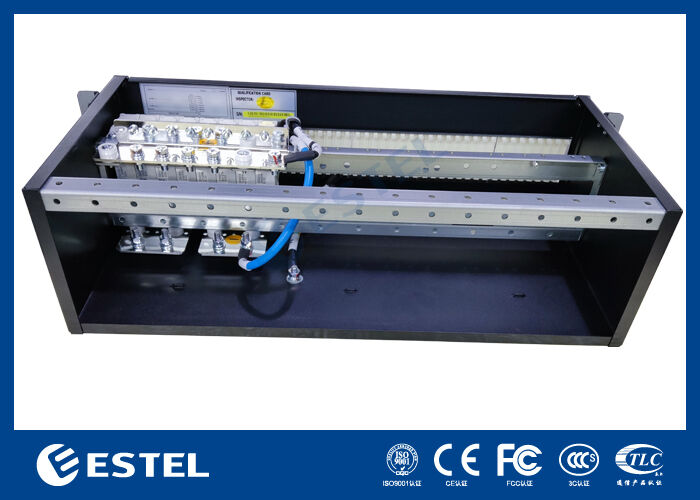

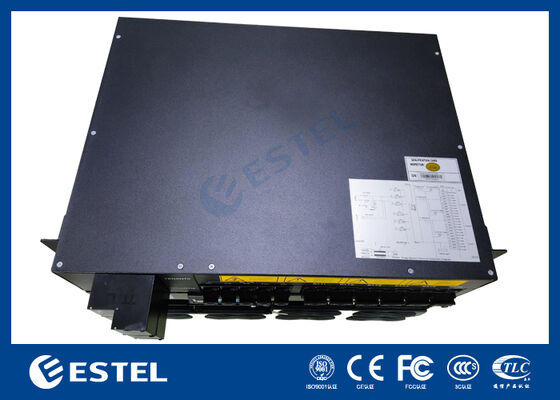

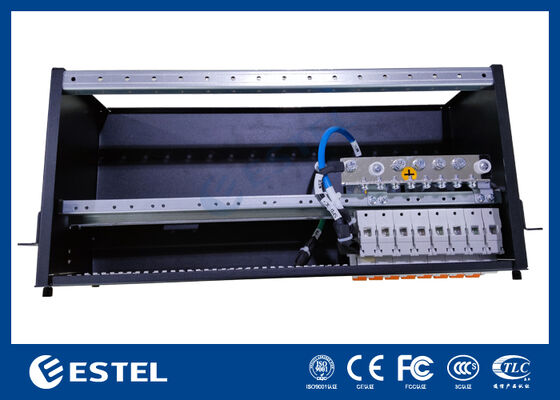

Интеллектуальная 4U постоянного тока для наружных телекоммуникационных корпусов беспроводной инфраструктуры
Детали продукта
Электростанция 4U для телекоммуникаций
,Наружная телекоммуникационная шкатулка
,беспроводная инфраструктура система постоянного тока
Интеллектуальная 4U постоянного тока для наружных телекоммуникационных корпусов беспроводной инфраструктуры
Позиционирование продукта 4U DC Power Shelf для наружных телекоммуникаций
Это компактная высокопроизводительная система питания постоянным током -48 В, разработанная для операторов связи, системных интеграторов и поставщиков инфраструктуры, которым необходимо стабильное питание постоянным током в ограниченном пространстве установки.Он особенно подходит для наружных коммуникационных шкафов, узлы FTTx, компактные сайты BTS, беспроводное оборудование для обратной связи и промышленные сетевые корпуса, где критически важны охват, техническое обслуживание переднего доступа и надежность системы.
Его модульная конструкция позволяет гибко расширяться по мере увеличения нагрузки на площадку.что помогает контролировать первоначальные инвестиции и упрощает расширение сети.
Эффективное использование пространства без ущерба для функции
Профиль 4U предназначен для мест, где пространство на стойке ограничено, но все еще требуется надежное постоянное питание.Дорожные телефонные коробки, и краевые корпуса.
Стабильная работа в нестабильной энергетической среде
Благодаря широкому диапазону ввода переменного тока система может продолжать работать в условиях колебаний сети, часто встречающихся в сельской, отдаленной или смешанной сети.Это делает его подходящим для распределенных телекоммуникационных развертываний, где входящее качество питания может не всегда быть идеальным.
Встроенное управление резервным копированием батареи
Контроллер поддерживает зарядку батареи, управление плаванием, управление выравниванием, отключение низкого напряжения и надзор за сигнализацией, улучшая надежность резервного питания и продлевая срок службы батареи.
Типичные среды применения 4U постоянного тока для наружной связи
Наружные телекоммуникационные шкафы
Небольшие беспроводные базовые станции и сайты ретрансляторов
Установки микроволновой / беспроводной связи
Интеллектуальные системы дорожного движения и придорожной связи
Мониторинг безопасности, контроль доступа и сети наблюдения
Коммуникационные шкафы и узлы промышленных сетей
Ключевые особенности дизайна 4U DC Power Shelf для наружных телекоммуникаций
Компактная архитектура 4U для размещения с ограниченным пространством
Поддерживает модули выпрямителей для быстрого обслуживания
Устройство кабелей и разрывов переднего подъезда упрощает установку
Интеллектуальный контроллер с сигнализацией в реальном времени и коммуникационными интерфейсами
Высокая эффективность снижает внутреннее накопление тепла и эксплуатационные затраты
Гибкий дизайн распределения постоянного тока для телекоммуникационных нагрузок и интеграции резервного аккумулятора
Интеллектуальный контроль вентилятора регулирует охлаждение в зависимости от нагрузки и температуры
Подходит для распределенных телекоммуникационных, промышленных и краевых сценариев
Основные технические характеристики 4U DC Power Shelf для наружных телекоммуникаций
Механические и монтажные
|
Положение |
Спецификация |
|
Тип продукции |
4U модульная телекоммуникационная система постоянного тока |
|
Формат монтажа |
19-дюймовая стойка / интеграция шкафа |
|
Размеры |
482 мм (W) × 260 мм (D) × 4U (H) |
|
Чистая масса |
≤ 18 кг |
|
Конструкция доступа |
Передний доступ для проводки, мониторинга и обслуживания |
|
Способ охлаждения |
Интеллектуальное охлаждение вентилятора |
|
Степень защиты |
IP20 |
Ввод переменного тока
|
Положение |
Спецификация |
|
Диапазон входного напряжения |
85 ‰ 300 VAC |
|
Номинальное входное напряжение |
220 VAC |
|
Диапазон частот |
4566 Гц |
|
Фактор мощности |
≥ 0.99 |
|
ТГД |
≤ 5% |
|
Защита входа переменного тока |
Превышение напряжения, низкое напряжение, перенапряжение, входная аномальная сигнализация |
Выход постоянного тока
|
Положение |
Спецификация |
|
Номинальное выходное напряжение |
-48 В постоянного тока |
|
Диапазон выходного напряжения |
-42V до -58V DC |
|
Максимальная выходная мощность |
6 кВт |
|
Максимальный выходный ток |
125 А |
|
Пропускная способность модуля выпрямления |
2 кВт на модуль |
|
Конфигурация ректификатора |
До 3 модулей выпрямления |
|
Точность регулирования напряжения |
≤ ± 0,5% |
|
Регулирование нагрузки |
≤ ± 0,5% |
|
Общая эффективность |
≥ 95,5% |
Батарея и управление нагрузкой
|
Положение |
Спецификация |
|
Режим зарядки батареи |
Плавающий сбор / сбор за выравнивание |
|
Защита батареи |
Отключение низкого напряжения (LVD), защита от обратной полярности |
|
Компенсация температуры батареи |
Поддерживается (дополнительный датчик) |
|
Распределение груза |
MCB / предохранитель не требуется в соответствии с проектом |
|
Разделы батарей |
Необходимо 1 ′′ 2 батарейных шнуров |
|
Отсеки постоянного загрузки |
Конфигурируемый на основе расположения шкафа |
Мониторинг и коммуникация
|
Положение |
Спецификация |
|
Тип контроллера |
Интеллектуальный цифровой блок мониторинга |
|
Местное отображение |
Индикаторы состояния LCD / LED |
|
Порты связи |
RS485 / Ethernet |
|
Факультативные протоколы |
SNMP / Modbus |
|
Функции сигнализации |
Неисправность переменного тока, аномальные показатели постоянного тока, ошибка выпрямителя, ошибка вентилятора, низкое напряжение батареи, перегрев |
|
Дистанционное наблюдение |
Поддерживается |
Экологическая эффективность
|
Положение |
Спецификация |
|
Операционная температура |
-25°C до +65°C |
|
Температура хранения |
-40°C до +70°C |
|
Относительная влажность |
5%-95% (неконденсирующий) |
|
Уровень шума |
≤ 58 дБ |
Эта интегрированная структура помогает клиентам уменьшить количество отдельных устройств, необходимых внутри шкафа, делая общий дизайн сайта более чистым и легким в обслуживании.
-
