Система выпрямителей DC48V с удаленным управлением для телекоммуникационного оборудования

Обзор продукта

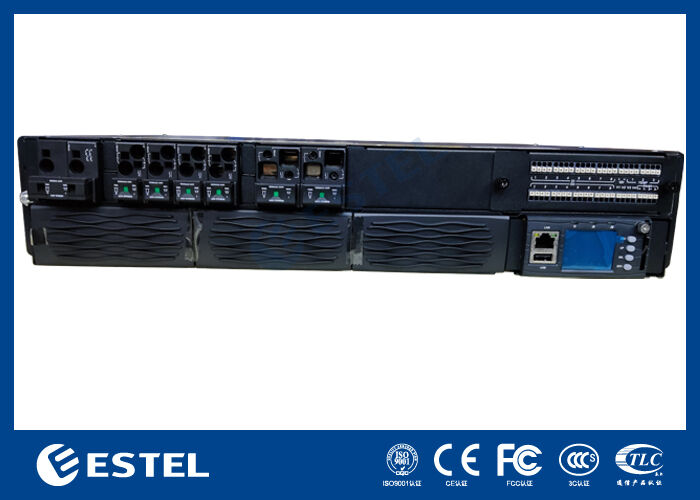

ET48150-M5I32Система питания постоянного тока в стойке обеспечивает высокопроизводительное и надежное решение для питания постоянным током, разработанное специально для телекоммуникационной инфраструктуры, операций центров обработки данных и промышленных применений, требующих надежного распределения электроэнергии постоянного тока. Она принимает однофазный вход 220 В переменного тока и обеспечивает стабильный выход постоянного тока, регулируемый в диапазоне от –43 В постоянного тока до –58 В постоянного тока, с номинальной рабочей точкой –53,5 В постоянного тока. Обеспечивая максимальную выходную мощность 9 кВт, эта система надежно поддерживает установки с высокими требованиями, достигая при этом эффективности преобразования энергии более 96%.

Обладая модульной и резервированной конструкцией, система поддерживает до 3*3000 Вт модулей выпрямителей, сконфигурированных для резервирования N+1, при этом каждый компактный модуль весит менее 2 кг. Выпрямители используют принудительное воздушное охлаждение, достигают коэффициента мощности, близкого к единице (≥0,99), и поддерживают низкий коэффициент нелинейных искажений (THDi ≤5%) для эффективного и чистого преобразования энергии. Благодаря фронтальному доступу для обслуживания, верхней прокладке кабелей и защите от проникновения IP20, шасси, монтируемое в стойку 2U, подчеркивает безопасность эксплуатации, простоту обслуживания и простую интеграцию в стандартные 19-дюймовые шкафы.

Панель распределения постоянного тока оснащена 2*100A/1PN автоматическими выключателями аккумуляторной батареи и включает в себя функцию отключения при низком напряжении батареи (BLVD) для безопасного и гибкого управления питанием. Интеллектуальность системы обеспечивается выделенным контроллером с 3 аналоговыми датчиками, 8 цифровыми входами состояния и 8 настраиваемыми релейными выходами с сухими контактами для сигнализации. Удаленный мониторинг и управление обеспечиваются через интерфейсы RS232/485 и SNMP, а встроенный ЖК-дисплей позволяет просматривать состояние и выполнять настройку на месте.

Разработанная для работы в сложных условиях, система работает в расширенном диапазоне температур от –40℃ до +65℃, выдерживает относительную влажность от 5% до 95% (без конденсации) и поддерживает полную производительность на высоте до 3000 метров. Сочетая масштабируемую модульную архитектуру с проверенной надежностью, эта система питания постоянного тока мощностью 9 кВт является надежным и масштабируемым энергетическим решением для критически важной инфраструктуры, где доступность электроэнергии имеет первостепенное значение.

Система

• Размеры: 482,0 (Ш) × 350,0 (Г) × 2U (В)

• Вес: ≤15 кг (без выпрямителей)

• Режим охлаждения: Естественное охлаждение

• Режим установки: Устанавливается в 19-дюймовую стойку или внутри шкафа

• Режим прокладки кабелей: Верхний вход и верхний выход

• Режим обслуживания: Фронтальное обслуживание, поддержка изменения класса модуля

• Уровень защиты: IP20

Распределение переменного тока

• Режим ввода:Однофазный 220 В переменного тока, 16 А/2P

• Входная частота: 45–66 Гц, номинальное значение: 50 Гц/60 Гц

Распределение постоянного тока

• Выходное напряжение: –43 ~ –58 В постоянного тока, номинальное значение: –53,5 В постоянного тока

• Максимальная мощность: 9кВт (3*3 кВт, резервирование N+1)

• Автоматические выключатели батареи:2*100A/1PN

• Автоматические выключатели нагрузки: BLVD:1*10A/1P+1*16A/1P+1*25A/1P+1*32A/1P

Выпрямитель

• Входное напряжение:85 В переменного тока ~ 300 В переменного тока, номинальное 220 В переменного тока

• Эффективность: >96%

• Номинальная мощность: 3000 Вт (176–300 В переменного тока)

• Рабочая температура: –40℃ ~ +75℃ (полная выходная мощность ниже 50℃)

• Размеры: 106,5 мм (Ш) × 286 мм (Г) × 41,5 мм (В) (1U/В)

• Вес: ≤2 кг

• Режим охлаждения: Принудительное охлаждение

• Коэффициент мощности: ≥0,99

• THD: ≤5%

• Выход постоянного тока: –43 ~ –58 В постоянного тока, номинальный –53,5 В постоянного тока, максимум 55 А

Контроллер

• Модель: MC2900

• Вход сигнала: 3 AI (3 температуры окружающей среды), 8 DI

• Выход сигнализации: 8 сухих контактов

• Коммуникационный порт: RS232/485, SNMP

• Режим отображения: ЖК-дисплей

Окружающая среда

• Рабочая температура: –40℃ ~ +65℃ (полная выходная мощность ниже 50℃)

• Температура хранения: –40℃ ~ +70℃

• Рабочая влажность: 5% ~ 95% (без конденсации)

• Высота над уровнем моря: 0 ~ 3000 м (Если высота находится в диапазоне от 2000 м до 3000 м, максимальная рабочая температура уменьшается на 1℃ при увеличении высоты на 200 м.)
