Стальной уличный настенный шкаф
Детали продукта
на открытом воздухе шкаф сети
,приложение установленное стеной

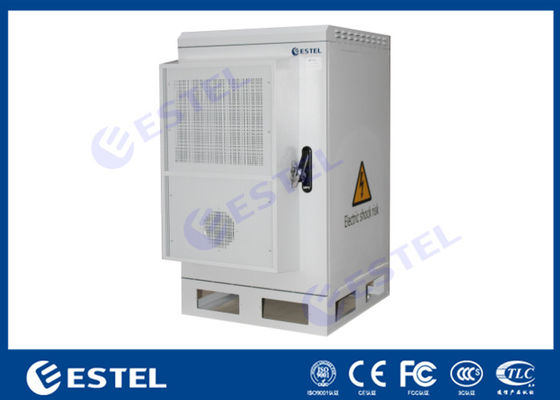

Стальной настенный уличный шкаф / Шкаф для крепления на опоре Оборудование Аккумуляторный шкаф с теплообменником
1 PОписание продукта
1.1 Внешний вид

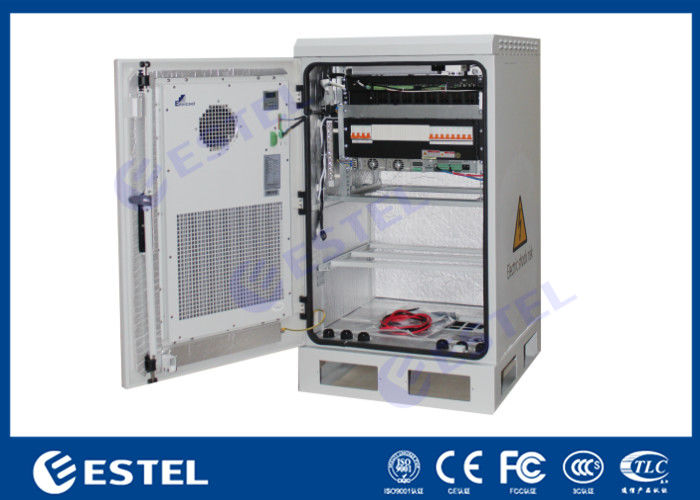

После установки шкафа, как показано на рисунках ниже
1.2 Конфигурация шкафа
Конфигурация уличного интегрированного шкафа для данного проекта следующая:
| Тип шкафа | Конфигурация | Количество | Характеристики |
| Основной шкаф | 19-дюймовая стандартная стойка | 1 | 10U |
| Держатель батареи | 1 |
2 слоя Каждый слой Ш×Г×В 650×650×200 мм |
|
| Освещение | 1 | 48 В постоянного тока, светодиодная лампа | |
| Теплообменник | 1 |
Входное напряжение: DC48V теплообменная способность: 120 Вт/К |
|
| Аварийный вентилятор | 2 | 48 В постоянного тока, забор воздуха с нижней панели | |
| Медная шина заземления | 1 | Болты M6 10 | |
| Шина | 1 | Болты M6 10 | |
| Блок распределения питания переменного и постоянного тока | 1 |
Вход переменного тока: 63A/2P*1; Выход переменного тока: 63A/2P*1; Вход постоянного тока: 63A/1P *1; Выход постоянного тока: 16A/1P*1; Выход постоянного тока: 10A/1P*3; Выход постоянного тока: 6A/1P*3 Марка автоматического выключателя: Schneider |
|
| Розетка | 1 | 8-местная универсальная розетка, 220 В 16 А | |
| Встроенный блок питания | 1 |
Модель: NetSure211 C23 DC48V, 40A ,1U блок распределения *1 Выпрямительный модуль 20A *2 модуль мониторинга *1 Марка: Emerson |
|
| Система мониторинга окружающей среды | 1 |
1* блок мониторинга окружающей среды, 1U, связь SNMP; 1* датчик дыма; 1* датчик воды; 1* датчик температуры и влажности; 1* комбинированный датчик наклона и удара; 1* датчик двери блок питания: DC48V |
|
| Пластина уплотнения основания | 1 | 1 комплект содержит 8 штук, 2 блока спереди назад |
1.3 Размер шкафа
Размер одного шкафа показан на рисунке 3. Внешний размер: Ш×Г×В 650×650×1150 мм
Рисунок 3
1.4 Материал шкафа
однослойная оцинкованная сталь + теплоизоляция:
Наружный слой: оцинкованная сталь 1,5 мм, внутренний слой: теплоизоляция PEF 20 мм
2 Установка шкафа
2.1 Распаковка
Уличные интегрированные шкафы обычно упаковываются в деревянные ящики. При разборке упаковки будьте осторожны, чтобы не повредить шкаф.
2.2 Этаж, настенный монтаж, шаги и размеры установки на опоре
1 ) Установка на пол
Схема эффекта установки на пол
Размер основания шкафа и положение крепежного отверстия для болта расширения основания
2 ) Настенный монтаж
Схема эффекта настенного монтажа
Шаги настенного монтажа
Схема размеров настенного монтажа
3 ) Опора
Схема эффекта установки на опоре
Шаги установки на опоре
Размер опоры
2.3 Пластина уплотнения основания
Если вам нужно загерметизировать основание шкафа, используйте пластину уплотнения основания (опционально) для герметизации выемки и отверстия вокруг основания. Монтажные винты - это винты из нержавеющей стали M5 в приложении к шкафу (см. рисунок 4).
Рисунок 4
Примечание: Если цементный фундамент неровный, рекомендуется использовать прокладку или проставку для выравнивания основания шкафа.
3. Изображение шкафа
-
28U Интегрированный внешний шкаф питания с системой выпрямления
