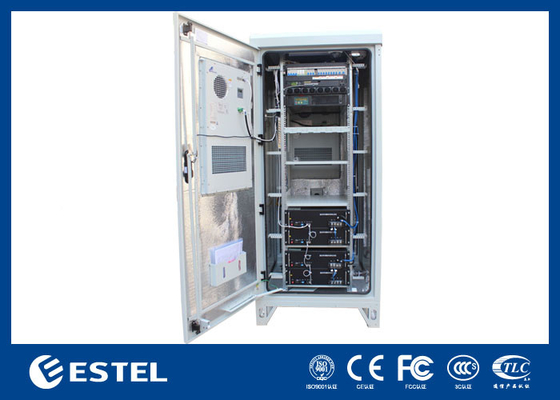

Корозия одностеночного на открытом воздухе шкафа телекоммуникаций IP55 водоустойчивого 40U анти-
Детали продукта
одностеночный на открытом воздухе шкаф телекоммуникаций
,Шкаф телекоммуникаций IP55 40U на открытом воздухе
,одностеночный шкаф 40U
Одностеночный ИП55 делает корозию водостойким на открытом воздухе шкафа телекоммуникаций 40У анти-
1.Открытый телекоммуникационный шкафТехнические параметры
| Элемент | Тип | Технические параметры |
| Структура | Измерение | Внешний размер: Ш×Д×В 900×900×2100 мм |
| Макет | 1 отделение | |
| Способ установки оборудования | 19-дюймовая стойка, 40U | |
| Дверь | С одной передней дверью и трехточечным замком для уличного шкафа (навесной замок) | |
| Материал | Оцинкованная сталь, одностенная с изоляцией. | |
| Теплоизоляция | ПЭФ 20 мм | |
| Защита от проникновения | IP55 | |
| Контроль температуры | Охлаждение | Кондиционер и вентилятор |
| Освещение | светодиодная лампа | светодиодная лампа |
| Температура | Температура | Рабочая температура: -40°C ~ +55°C |
| Температура хранения: -50°C ~ + 70°C | ||
| Температура транспортировки: -50°C ~ +70°C | ||
| Влажность | Относительная влажность | 5% ~ 100% |
| Давление | Давление воздуха | 62–101 кПа (аналогично высоте 0–5000 м) |
| Интенсивность радиации | Интенсивность солнечного излучения | 1120 & раз; (1+5%) Вт/м2 |
2. IP55Телекоммуникационный кабинетПрофиль
ESTEL является профессиональным производителем наружных телекоммуникационных шкафов и решений для контроля температуры для наружных телекоммуникационных шкафов в Китае. У нас более 10 лет
Опыт исследований и разработок, производства и экспорта.
3. Преимущества нашего кабинета
(1) Мы можем интегрировать кондиционер, систему мониторинга окружающей среды, систему выпрямления, распределитель мощности, инвертор, аккумулятор и оптоволокно в наружный телекоммуникационный шкаф.
(2) Материал корпуса: оцинкованная сталь, нержавеющая сталь, алюминий и холоднокатаная сталь по выбору.
(3) Различные способы установки в шкафу: крепление на земле, настенное крепление и крепление на столбе.
(4) Способ охлаждения шкафа: кондиционер, теплообменник, TEC и вентилятор являются дополнительными.
(5) Тип шкафа: шкаф для оборудования, батарейный шкаф и силовой шкаф (один отсек, два отсека, несколько отсеков).
(6) У нас есть профессиональные инженеры-конструкторы, которые могут изготовить именно на заказ.
(7) Высокий уровень защиты наружного шкафа, IP55, IP65, IP66, водонепроницаемый, пыленепроницаемый, может использоваться в суровых условиях окружающей среды.
(8) Встроенная дверная конструкция, трехточечный замок, отсутствие внешних винтов, повышенная защита от кражи.
(9) Прямые продажи от производителей для увеличения вашей прибыли.
(10) Строгий контроль качества и стабильное качество.
(11) Быстрая доставка, не беспокойтесь о времени доставки.
(12) Идеальное послепродажное обслуживание.
4. Характеристики наружного телекоммуникационного шкафа
(1) Шкаф защищен от пыли, солнца и дождя, уровень защиты IP55.
(2) Охлаждение шкафа: кондиционер и вентилятор.
(3) Разумная компоновка шкафа облегчает доступ к кабелям, их крепление и заземление. Имеются кабельные вводы индивидуально для силового кабеля, сигнального кабеля и оптического кабеля.
(4) Включите заземляющую шину.
(5) Включая систему мониторинга окружающей среды с связью по протоколу SNMP.
(6) Распределение мощности может быть изготовлено на заказ в соответствии с фактическими потребностями клиента.
(7) Система телекоммуникационного выпрямителя может быть настроена по индивидуальному заказу.
5. Список аксессуаров для шкафа
|
Нет. |
Элемент |
Количество |
Единица |
Характеристики |
|
1 |
Открытый телекоммуникационный шкаф |
1 |
Набор |
(1) Внешний размер Ш×Д×В 900×900×2100 мм (2) Один отсек: включая стандартную 19-дюймовую стойку высотой 40U. (3) С одной передней дверью и трехточечным противоугонным замком для наружного шкафа (поддерживающий навесной замок) (4) Материал: оцинкованная сталь; одностенный с утеплением (5) Уровень IP: IP55 (6) Кабельный ввод снизу (7) Включая заземляющую медную шину |
|
2 |
Кондиционер |
1 |
Набор |
Кондиционер Мощность охлаждения: 1500 Вт, Источник питания: 220 В переменного тока, 50 Гц. |
|
3 |
Вентилятор |
1 |
Набор |
Два вентилятора переменного тока 220 В и один регулятор температуры. |
|
4 |
Система мониторинга окружающей среды |
1 |
Набор |
1&раз; блок мониторинга окружающей среды, 19", 1U; 220 В переменного тока, поддержка связи RS485 и SNMP 1&раз; датчик дыма, 1&раз; датчик воды, 1&раз; датчик температуры, 1&раз; датчик двери. |
|
5 |
Блок распределения питания переменного и постоянного тока |
1 |
Набор |
Молниезащита класса B Вход переменного тока: 63A/2P×1; Выход переменного тока: 16A/1P×4; Выход постоянного тока: 16A/1P×4; Высота: 4U |
|
6 |
Светодиодный переключатель лампы |
1 |
ПК |
Используется для управления включением/выключением светодиодной лампы. |
|
7 |
Светодиодная лампа |
1 |
ПК |
220 В переменного тока, используется для освещения шкафа. |
|
8 |
Упаковка |
1 |
Набор |
Деревянный ящик |
6. Система телекоммуникационного выпрямителя.
Модель: ET48450P200 Изображения
Система выпрямителя ET48450P200 Введение
ET48450P200представляет собой 19-дюймовую стойку для гибридной системы электропитания с компактной конструкцией высотой 13U, отвечающей критически важным потребностям в оптоволоконной и микроволновой передаче, устройствах доступа и коммутаторах. Максимальная мощность системы составляет 450 А с автоматическими выключателями входа переменного тока/входа постоянного тока/аккумулятора/нагрузки. Доступ к кабелям осуществляется спереди, с автоматическим выключателем и шиной.
Ключевые особенности
-
Широкий диапазон входного напряжения: от 85 до 290 В переменного тока для выпрямителя и от 120 до 420 В постоянного тока для MPPT.
-
Поддерживает интерфейсы связи Ethernet, SNMP, ModBus и RS485.
-
Выпрямитель, MPPT и контроллер имеют возможность горячей замены, что обеспечивает простоту и быстроту оперативного обслуживания.
-
Высокий КПД до 96 % для снижения эксплуатационных расходов.
| Система телекоммуникационного выпрямителя — ET48450P200 | |||||
| Измерение | Ш482 x Г350,6 x В13U, ≤40 кг (без модулей) | ||||
| Режим охлаждения | Естественное охлаждение | ||||
| Режим обслуживания | Обслуживание фасада | ||||
| Уровень защиты | IP20 | ||||
| Распределение входов | |||||
| переменного тока | округ Колумбия | ||||
| Режим ввода | 380 В переменного тока, трехфазный | 120 В постоянного тока~420 В постоянного тока | |||
| Входная частота |
45~65 Гц, номинальное значение: 50 Гц/60 Гц |
/ | |||
| Входная мощность | 100А/4Пх1 | 25А/2Пх4 | |||
| СПД | 20 кА/40 кА, 8/20 мкс | ||||
| Распределение вывода | |||||
| Выпрямительный модуль | Солнечный модуль | ||||
| Выходное напряжение |
-42 ~-58 В постоянного тока, номинальное значение: -53,5 В постоянного тока |
-42 ~ -58 В постоянного тока, номинальное значение: -54,5 В постоянного тока |
|||
| Выключатели аккумуляторов | 250А/1П х3(125А/3П х3) | ||||
| Выключатели нагрузки |
LLVD: 125A/P x 2, 25A/1P x 1, 1 запасной контакт БЛВД: 125А/1П х 2, 6А/1П х 2 |
||||
| СПД постоянного тока | 10кА/20кА, 8/20мкс | ||||
| Модуль | |||||
| Выпрямительный модуль | Солнечный модуль | ||||
| Входное напряжение | 85~290 В переменного тока, номинал 220 В переменного тока | 120~420 В постоянного тока, номинал 340 В постоянного тока | |||
| Эффективность | >96% | >96% | |||
| Номинальная мощность | 3000 Вт (от 176 до 290 В переменного тока) | 3000 Вт (от 200 до 420 В переменного тока) | |||
| Рабочая температура | -10°С~+75°С(полный выход ниже 55°С) | -10°С~+75°С(полный выход ниже 50°С) | |||
| Контроллер | |||||
| Входной сигнал | 7 сухой контакт | ||||
| Выход тревоги | 4 AI (2 датчика температуры аккумулятора, 1 датчик температуры окружающей среды, 1 датчик уровня топлива), 1 RS485, 7 DI | ||||
| Коммуникационный порт | RS485, SNMP | ||||
| Режим отображения | ЖК-дисплей | ||||
| Среда | |||||
| Рабочая температура | -10°С ~+50°С | ||||
| Температура хранения | -40°С ~+75°С | ||||
| Рабочая влажность | 5%~95% (без конденсации) | ||||
| Высота | 0~4000м (если высота находится в пределах 3000м~4000м максимальная рабочая температура снижается на 1°Спри увеличении высоты на 200 м) | ||||
7. Чертеж наружного телекоммуникационного шкафа
8. Индивидуальные изображения шкафа
9. Сертификат IP65 для наружного телекоммуникационного шкафа.
10. Применение наружного телекоммуникационного шкафа
11. Упаковка и доставка
Наша упаковка — это фанера, не подвергнутая фумигации, а не бревна/массивная древесина.
Соответствовать МСФМ 15, статья 2.1, опубликованному ФАО Организации Объединенных Наций. Прочный, влагостойкий, ударопрочный и специально предназначен для экспорта.
12. Другие изображения наружного телекоммуникационного шкафа
-
