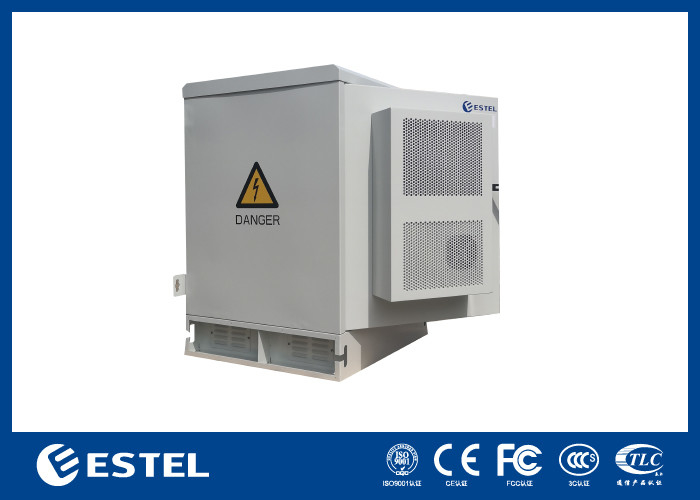

IP6519 ¢Стандартная стойкаЗапчасти для оборудования из оцинкованной стали с системой охлаждения

1Технические параметры

Внешние размеры H×W×D 1000×650×650 мм

Один отсек

Метод установки оборудования:19 ′′ стандартная стойка

С одной входной дверью:

С противоугонным трехточечным замком для наружного шкафа (подъемный навесный замок)

Материал: одностенная 1,2-мм оцинкованная сталь с теплоизоляцией

Защита от проникновения: IP65

Контроль температуры: 220ВАК 50Гц 600Вт кондиционер

Светодиодная лампа:220VAC

Рабочая температура: -40°C ~ +55°C

Температура хранения: -50°C ~ + 70°C

Температура транспортировки: -50°C ~ +70°C

Влажность Относительная влажность 5% ~99%

Давление воздуха :62kpa ~ 101kpa (похожие на 0m ~ 5000m высоты)

Интенсивность солнечной радиации:1124 × (1±5%) W/m2

Список принадлежностей

2. Кабинет министровОсобенности

Компактный и легкий одностенный дизайн
Наибольшая защита от коррозии
Обладает интегрированной крышей
Толщина пластины: 1,2 мм
с теплоизоляцией, полиэфирный порошковый слой с УФ-защитой
ПУР непроницаемая прокладка, подходящая для экстремальных температур
Полностью сварная конструкция, поставляется в комплекте, не требуется сборка
Окончание поверхности: обезжирение, маринование, промывка фосфором, очистка и покрытие порошком

3Инструкции Кабинета

Этот шкаф имеет высоту 1000 мм, ширину 650 мм и глубину 650 мм. Этот шкаф представляет собой подходящее решение для проектов с высокими требованиями к стабильному климату внутри стойки.Они специально предназначены для установки на колонне.


4.Необязательное оборудование


● Решение для охлаждения: мы используем кондиционер для контроля температуры, обеспечивающий наилучшие условия работы внутри шкафа.
● Распределительный блок питания: может отвечать требованиям нормальной работы энергосистемы и технического обслуживания оборудования
●Сенсоры: могут отслеживать внутреннюю температуру, влажность, огонь/дым, состояние открытых дверей.
● Свет: один светодиодный трубчатый светильник предназначен для освещения внутри и установлен на верхней крышке.
● Сильная стойка внутри, оборудованная телекоммуникационным оборудованием, источником питания, устройством регулирования температуры и другими приспособлениями.
● Цифровой дисплей с настройкой температуры, температурной сигнализацией, параметрами температуры внутри и снаружи и всеми другими видами сигнализации и т. д.

5Особенности кабинета

- Защита от проникновения IP55, мы можем предоставить шкаф IP65 на основе фактических клиентов.

- Сделан из тяжелого оцинкованного материала.

Для большого пространства шкаф с тремя точками, в том числе и для большого пространства, должен быть закрыт.эффект блокировки безопасен и надежный.

- Стандартные 19 дюймовые крепежные столбы.

- Двери, закрепленные стальным замком с мертвой блокировкой

- Он устанавливается в корневой или надземной системе колонны "прямым закапыванием"

-Вход кабеля осуществляется по базе в качестве стандарта с боковым или крышным входом, доступным по запросу.

6Введение кабинета министров

• Структура кабинета министров

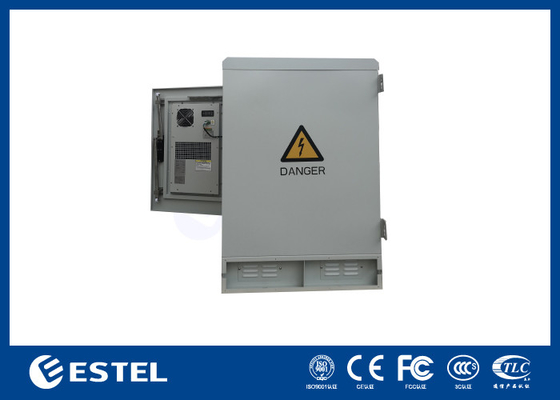

Шкаф включает в себя 19 шт. установки оборудования. Шкаф включает в себя один кондиционер, установленный на передней двери.

• Дверь и замок шкафа

Дверь шкафа использует встроенную конструкцию. Угол открытия двери больше 110°, и ограничитель двери может ограничить угол открытия.Замок защищен от краж.Каждая дверь шкафа включает в себя датчик открытой двери, работающий вместе с блоком мониторинга окружающей среды.


7.ТехническиеSгрудные

• Материал: высококачественная оцинкованная стали
• Обработка поверхности: обезжирение, обезжирение, ржавчивое фосфатирование (или оцинковление), покрытие порошком.
• Подшипник нагрузки шкафа: ≥ 600 кг
• Защита от проникновения: IP65
• Огнестойкость: соответствует GB5169.7 испытанию A
• Сопротивление изоляции: сопротивление изоляции между устройствами заземления и частями корпуса шкафа не ниже 2×104M/500V (((DC).
• Выдерживающее напряжение: выдерживающее напряжение между устройствами заземления и частями корпуса шкафа не ниже 3000 V ((DC) /min.
• Механическая прочность: каждая поверхность может выдерживать давление > 980N; после открытия двери ее внешний конец может выдерживать давление > 200N.

8.Диаграмма размеров

9КомпонентыУстановка

В верхней части шкафа установлены светодиодные лампы, светодиодный датчик, датчик дыма, датчик двери и датчик температуры и влажности.




Водочувствительный датчик установлен в нижней части шкафа.






PDU и модуль мониторинга окружающей среды установлены на стойке 19.



Шкаф включает в себя в общей сложности два кондиционера, один кондиционер установлен на входной двери и другой установлен на задней двери.




Вход кабеля

Кабель питания и другие внешние кабели используют метод нижней проводки.
