Подробная информация о продукте:
Оплата и доставка Условия:
|
| Замок шкафа: | Противоугонный трехточечный замок (поддерживающий замок) | Внешний размер: | W*D*H 800*940*2050 мм |
|---|---|---|---|
| Материал: | Оцинкованная сталь | Способ охлаждения: | Кондиционер для охлаждения |
| Шкаф оборудования: | 19 дюймовая стойка, 40U | Рейтинг ИС: | IP55 |
| Срок выплаты: | T/T | Морской порт: | Шэньчжэнь |
| Модуль выпрямления: | Да, да. | Путь держателя: | монтаж на поле |
| Выделить: | Силовая система Внешний телекоммуникационный кабинет,Наружный телекоммуникационный шкаф 40U,Наружный телекоммуникационный шкаф с кондиционером |
||
40U стандартный 19 дюймовый наружный корпус гибридный шкаф с солнечной энергией и энергосистемой
Краткое введение
Гибридная телекоммуникационная система 48VDC 300A 40U Outdoor Telecom Cabinet является наружным телекоммуникационным шкафом, обеспечивающим безопасную и надежную физическую рабочую среду для сайтов беспроводной связи.
Система включает в себя такие функции, как наружный шкаф, оборудование для контроля температуры и мониторинг окружающей среды.
Система питания и блок распределения питания переменного тока/ постоянного тока могут быть установлены в соответствии с требованиями пользователя внутри шкафа.
В то время как место установки зарезервировано для оборудования пользователя и резервного аккумулятора.
40U стандартный 19-дюймовый гибридный шкаф для электроэнергии
Наш стандартный 19-дюймовый наружный шкаф 40U (высота единицы) оснащен гибридной энергетической функциональностью, интегрирующей как солнечную энергию, так и энергетические системы.
Такие шкафы обычно используются в наружных условиях, требующих стабильного источника питания и потенциально сталкивающихся с нестабильными или прерываемыми источниками питания.такие как базовые станции связи и пункты передачи данных в отдаленных районах.
С помощью системы солнечной энергии шкаф может собирать солнечную энергию в течение дня и преобразовывать ее в электрическую энергию для хранения,для использования в ночное время или в пасмурные дни, когда солнечная энергия не может быть напрямую использована.
Между тем, система питания служит резервным или основным источником питания, обеспечивая непрерывную и стабильную работу оборудования внутри шкафа.
40U стандартный 19-дюймовый гибридный шкаф для электроэнергии
| Список конфигураций | |
| Внешний размер |
800 мм ((В) x940 мм ((Д) x2050 мм ((H) (включая выступающие элементы для регулирования температуры) |
| Площадь охвата | 800 мм ((В) x 700 мм ((Д) |
| Высота основания | 150 мм |
| Вес | ≤ 130 кг (без оборудования и батареи) |
| Пользовательское пространство | 37U |
| Материал |
Стенка:1.2 мм оцинкованная стальная плитка Дверь:1.5 мм оцинкованная стальная плитка |
| Закрыть | Трехточечный противоугонный замок, европейский стандарт и ядро, может самостоятельно менять или подстраивать навес. |
| Положение проводки | Нижняя часть внутри и снаружи |
| Дырки в проводах | 10xφ36 |
|
Степень защиты |
IP55 |
| Информация о контроле температуры | |
|
Оборудование Отсек |
Режим: теплообменник Эффективность рассеивания тепла:200W/K Номинальное напряжение:48VDC Номинальная мощность: 520 Вт |
|
Отсек батареи |
Режим: кондиционер постоянного тока Мощность охлаждения (L35/L35): 500 Вт Номинальное напряжение:48VDC Потребление энергии (L35/L35):160 Вт |
Список принадлежностей:
| Освещение | DC-48VLED свет |
| Сенсор дыма | 12VDC |
| Датчик наводнения | Сухой контакт |
|
Температура и датчик влажности |
12VDC |
| Контроль доступа | Сухой контакт |
| Экология | |
| Операционная температура | от 10°C до +45°C |
| Температура хранения | от 40°C до +75°C |
| Рабочая влажность | от 5% до 95% (неконденсирующий) |
|
Высота |
от 0 до 4000 м (если высота находится в пределах от 3000 до 4000 м,максимальная рабочая Температура снижается на 1°C по мере повышения высоты увеличивается на 200 м) |
| Внутренняя информация о стойке | |
|
Оборудование Отсек |
Режим стойки: 19 "пространство согласно IEC 60297-3 Глубина: 400 мм Высота:20U Доступное расстояние перед 19":180mn |
|
Отсек батареи |
Режим стойки:две группы батареи Высота каждой батареи:≥350 мм Факультативно: 17U19" стойка для литийных батарей |
40U стандартный 19-дюймовый гибридный гарнитур:
Это 19-дюймовая подставка для гибридной энергосистемы, с компактным дизайном высотой 5U, чтобы удовлетворить критические потребности в применении волоконной и микроволновой передачи, устройства доступа, переключателя.
Максимальная мощность системы составляет 150 А, с входом AC/входом DC/батареей/грузой MCB.
Корректировщикключевые особенности:
·Широкий диапазон входного напряжения: от 85 до 290ВАЦ для выпрямителя и от 120 до 420ВДС для MPPT
·Прекратитель, MPPT и контроллер подключаются к электричеству на горячем, легко и быстро обслуживаются в режиме онлайн.
·Высокая эффективность до 96% при более низких эксплуатационных затратах
·Поддерживает Ethernet,SNMP,ModBus и RS485 коммуникационные интерфейсы
| Распределение ввода | ||
| Кондиционер | DC | |
| Режим ввода | 220VAC однофазный | 120VDC до 425VDC |
| Частота ввода | от 45 до 65 Гц,номинальное значение:50 Гц/60 Гц | / |
| Вводная мощность | 63A/2Px1 | 63A/2Px5 |
| ОДП | 20kA/40kA,8/20μs | |
| Распределение продукции | ||
| Корректировщик | Солнечный модуль | |
| Выходное напряжение | -42-58VDC, номинальное значение:-53.5VDC | -42-58VDC, номинальное значение:-54.5VDC |
| Отключатели батареи | 125A/2P | |
| Определители нагрузки | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| Одночастотный СПД | 20kA/40kA,8/20μs | |
| Модуль | ||
| Модуль выпрямления | Солнечный модуль | |
| Входное напряжение |
от 85 до 290 ВАК, номиналом 220ВАК |
120-420VDC с номиналом 340VDC |
| Эффективность | > 96% | > 96% |
| Номинальная мощность | 3000 Вт ((176 до 290 Вт) | 3000 Вт ((200 до 425 ВАК) |
|
Рабочая температура |
От -10°C до +75°C ((полное действие ниже 55°C) | -10°C до +75°C (полное действие ниже 50°C) |
| Контроллер | |
| Ввод сигнала | 3Al ((2 температуры батареи,1 температуры окружающей среды),2RS485,7 DI |
| Выход сигнализации | 6 сухой контакт |
| Порт связи | RS485,SNMP |
| Режим отображения | ЖК |
| Система | |
| Размер (WxDxH) | 482x350.6x9U,≤30kg ((без модулей) |
| Режим охлаждения | Естественное охлаждение |
| Режим обслуживания | Фронтальное техническое обслуживание, изменение класса модуля поддержки |
| Уровень защиты | IP20 |
| Экология | |
| Операционная температура | -10°C до +50°C |
| Температура хранения | -40°C до +75°C |
| Рабочая влажность | от 5% до 95% ((неконденсирующий) |
|
Высота |
от 0 до 4000 м ((если высота находится в диапазоне от 3000 до 4000 м, максимальная рабочая температура снижается на 1 °C по мере увеличения высоты на 200 м) |
* доступен индивидуальный дизайн.

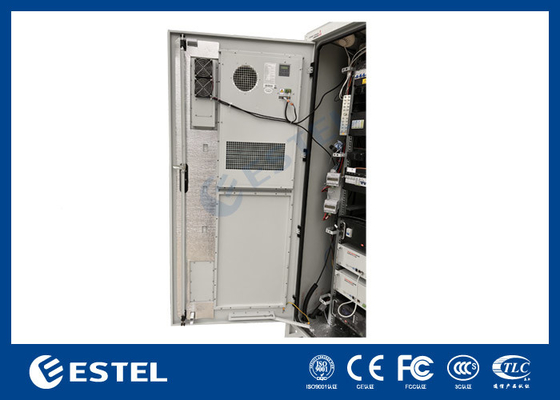

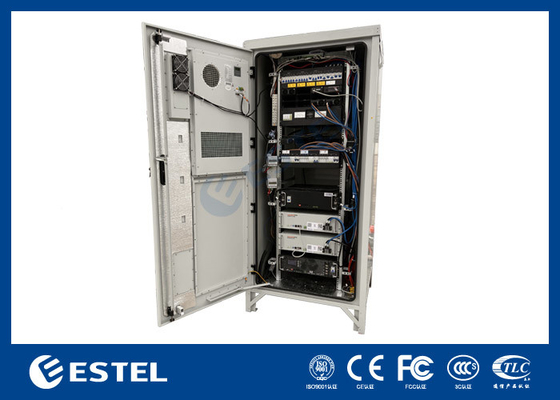

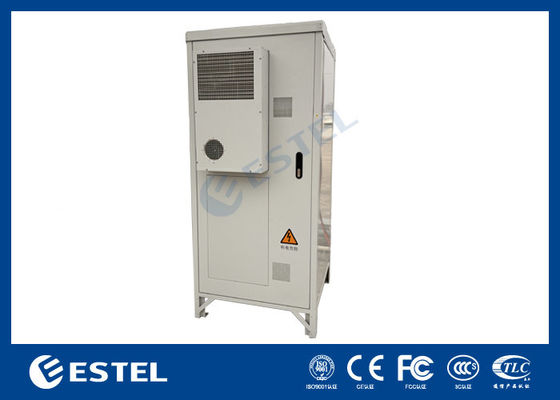

Картины кабинета:

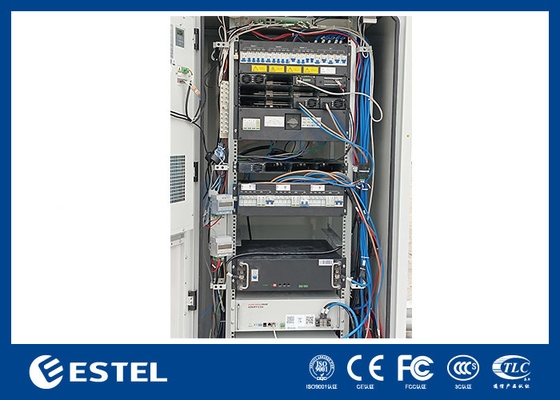

Картинки исправляющего:
Определение ИС
IP55/IP65
IP55= Характеристики помещений:
Полная защита от пыли, масла и других не коррозионных материалов
Полная защита от контакта с закрытым оборудованием
Защита от воды, до воды, выброшенной на корпус из любой стороны
Доступны в виде настенных, свободно стоящих, канавных и телеграфных столбов
Доступны услуги по шелкопрофилированию логотипов, анодированию или гравировке
IP65= Характеристики корпусов:
Полная защита от пыли, масла и других не коррозионных материалов
Полная защита от контакта с закрытым оборудованием
Защита от воды, до воды, выброшенной на корпус из любой стороны
Доступны в виде настенных, свободно стоящих, канавных и телеграфных столбов
Доступны услуги по шелкопрофилированию логотипов, анодированию или гравировке
На заказ с вырезами, изоляцией, петлями, замками или замками
Характеристики шкафа:
| Особенности | Описание |
|
Характеристика модуля
|
Модуль имеет максимальную функцию отслеживания точек питания. |
| Модуль выпрямителя использует технологию активной компенсации коэффициента мощности, значение коэффициента мощности до 0.99 | |
| Максимальная эффективность модуля выпрямления составляет более 93% | |
| Максимальная эффективность солнечного модуля превышает 95% | |
| Солнечный модуль и модуль выпрямителя имеют высокую плотность мощности | |
| Солнечный модуль и модуль выпрямителя используют неразрушающую технологию горячего обмена, то есть plug-and-play. | |
| Модуль солнечной энергии и модуль выпрямителя имеют функцию защиты от перенапряжения выхода, включая защиту от перенапряжения аппаратного и программного обеспечения.И программное обеспечение защиты от перенапряжения имеет два режима для выбора: первый раз режим блокировки перенапряжения, четвертый раз режим блокировки перенапряжения | |
| Управление батареей | Идеальное управление батареей: защита батареи, и такие функции, как автоматическое регулирование напряжения, ограничение бесступенчатого тока, расчет емкости батареи,автоматическое выравнивание/преобразование плавающей платыОнлайн тест на аккумулятор. |
| Дополнительное управление освещением и электричеством | Идеальная функция управления дополнением света / электричества, которая может обеспечить приоритет солнечной энергии и максимизировать использование солнечной энергии |
| Статистика мощности | Потребление электроэнергии при нагрузке, энергия, вырабатываемая солнечной энергией, энергия, вырабатываемая сетью, энергия, вырабатываемая DG, разряд батареи, зарядка батареи |
| Запись данных |
90 дней записи исторических данных, исторические данные могут быть загружены. 200 записей истории тревоги, 10 групп данных испытаний батареи |
| Функция сигнализации | Совершенная защита от неисправностей и функции сигнализации об отказе |
| Проектирование сети |
обеспечение сухого контакта и других коммуникационных портов для гибкости сети; Разрешение на обновление программного обеспечения ближайшего конца и бесконтрольную работу |
| Гуманизированный интерфейс работы |
ЖК-дисплей разработан под углом 15 градусов, что более интуитивно и удобно для работы пользователя. Запрос операционных параметров, статистики и исторических сигналов тревоги системы через ЖК-дисплей. Управление системой вручную через ЖК-дисплей |
| Защита от молнии | Совершенный дизайн защиты от молнии на переменной и постоянной стороне |
| Энергосберегающая конструкция | Система, в дополнение к энергосберегающей функции режима сна модуля выпрямителя, также поддерживает и отдает приоритет использованию солнечной энергии для загрузки, в полной мере использует солнечную энергию,для достижения экономии энергии и сокращения выбросов парниковых газов |
| Внешний тип | Уровень защиты системы до IP55, может использоваться на открытом воздухе. |
|
Система
|
Все оборудование в системе поддерживает техническое обслуживание в передней части |
| Система использует технологию режима сна модуля выпрямления, двойной контактор стабильного состояния, технологию шунта низкой мощности и регулируемую скорость вентилятора, и имеет более заметную энергосберегающую функцию | |
| Опциональный нагреватель AC делает систему работать при низкой температуре надежно | |
| Дистанционное наблюдение | Модем сконфигурирован с функцией GPRS, которая может реализовать удаленный мониторинг путем предоставления данных на интернет-сервер |
Гибридный энергетический шкаф с солнечной энергией и применением энергосистемы:
Наш кабинет широко используется в наружной промышленности связи. Кабинет может быть оснащен различным оборудованием связи, системой питания выпрямителя, мониторным блоком, батареей, оптическим волокном,и т.д..
Подходит для использования на улицах, крышах зданий, горных вершинах, городских, сельских, жилых и других районах.
