Подробная информация о продукте:
Оплата и доставка Условия:
|
| Размер: | W*D*H 800*940*2050 мм | Материал: | Одностенная сталь оцинкованная |
|---|---|---|---|
| Способ охлаждения: | Кондиционер | Шкаф оборудования: | 19 дюймовый стойка, 40U пространства |
| Рейтинг ИС: | IP55 | Срок выплаты: | T/T |
| Морской порт: | Шэньчжэнь | Модуль выпрямления: | Да, да. |
| Солнечный модуль: | Да, да. | Путь держателя: | монтаж на поле |
| Выделить: | 40U 19 дюймовый наружный корпус,Солнечная энергия 19 дюймовый наружный корпус,19 дюймовый внешний шкаф |
||
Гибридный шкаф с солнечной энергией и энергосистемой 40U 19дюймовый стандартный шкаф
Введение в гибридный энергетический шкаф:
Гибридный энергетический шкаф - это передовое решение, предназначенное для оптимизации распределения и управления энергией в современных вычислительных и электронных системах.Этот шкаф обеспечивает интеллектуальный контроль и регулирование выхода мощности, обеспечивая как энергоэффективность, так и стабильность системы.
Вот основные особенности и преимущества гибридной энергетики:
40U стандартный 19-дюймовый гибридный шкаф для электроэнергии
| Список конфигураций | |
| Внешний размер |
800 мм ((В) x940 мм ((Д) x2050 мм ((H) (включая выступающие элементы для регулирования температуры) |
| Площадь охвата | 800 мм ((В) x 700 мм ((Д) |
| Высота основания | 150 мм |
| Вес | ≤ 130 кг (без оборудования и батареи) |
| Пользовательское пространство | 37U |
| Материал |
Стенка:1.2 мм оцинкованная стальная плитка Дверь:1.5 мм оцинкованная стальная плитка |
| Закрыть | Трехточечный противоугонный замок, европейский стандарт и ядро, может самостоятельно менять или подстраивать навес. |
| Положение проводки | Нижняя часть внутри и снаружи |
| Дырки в проводах | 10xφ36 |
|
Степень защиты |
IP55 |
| Информация о контроле температуры | |
|
Оборудование Отсек |
Режим: теплообменник Эффективность рассеивания тепла:200W/K Номинальное напряжение:48VDC Номинальная мощность: 520 Вт |
|
Отсек батареи |
Режим: кондиционер постоянного тока Мощность охлаждения (L35/L35): 500 Вт Номинальное напряжение:48VDC Потребление энергии (L35/L35):160 Вт |
40U стандартный 19-дюймовый гибридный гарнитур:
Это 19-дюймовая подставка для гибридной энергосистемы, с компактным дизайном высотой 5U, чтобы удовлетворить критические потребности в применении волоконной и микроволновой передачи, устройства доступа, переключателя.
Максимальная мощность системы составляет 150 А, с входом AC/входом DC/батареей/грузой MCB.
Корректировщикключевые особенности:
·Широкий диапазон входного напряжения: от 85 до 290ВАЦ для выпрямителя и от 120 до 420ВДС для MPPT
·Прекратитель, MPPT и контроллер подключаются к электричеству на горячем, легко и быстро обслуживаются в режиме онлайн.
·Высокая эффективность до 96% при более низких эксплуатационных затратах
·Поддерживает Ethernet,SNMP,ModBus и RS485 коммуникационные интерфейсы
| Распределение ввода | ||
| Кондиционер | DC | |
| Режим ввода | 220VAC однофазный | 120VDC до 425VDC |
| Частота ввода | от 45 до 65 Гц,номинальное значение:50 Гц/60 Гц | / |
| Вводная мощность | 63A/2Px1 | 63A/2Px5 |
| ОДП | 20kA/40kA,8/20μs | |
| Распределение продукции | ||
| Корректировщик | Солнечный модуль | |
| Выходное напряжение | -42-58VDC, номинальное значение:-53.5VDC | -42-58VDC, номинальное значение:-54.5VDC |
| Отключатели батареи | 125A/2P | |
| Определители нагрузки | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| Одночастотный СПД | 20kA/40kA,8/20μs | |
| Модуль | ||
| Модуль выпрямления | Солнечный модуль | |
| Входное напряжение |
от 85 до 290 ВАК, номиналом 220ВАК |
120-420VDC с номиналом 340VDC |
| Эффективность | > 96% | > 96% |
| Номинальная мощность | 3000 Вт ((176 до 290 Вт) | 3000 Вт ((200 до 425 ВАК) |
|
Рабочая температура |
От -10°C до +75°C ((полное действие ниже 55°C) | -10°C до +75°C (полное действие ниже 50°C) |
| Контроллер | |
| Ввод сигнала | 3Al ((2 температуры батареи,1 температуры окружающей среды),2RS485,7 DI |
| Выход сигнализации | 6 сухой контакт |
| Порт связи | RS485,SNMP |
| Режим отображения | ЖК |
| Система | |
| Размер (WxDxH) | 482x350.6x9U,≤30kg ((без модулей) |
| Режим охлаждения | Естественное охлаждение |
| Режим обслуживания | Фронтальное техническое обслуживание, изменение класса модуля поддержки |
| Уровень защиты | IP20 |
| Экология | |
| Операционная температура | -10°C до +50°C |
| Температура хранения | -40°C до +75°C |
| Рабочая влажность | от 5% до 95% ((неконденсирующий) |
|
Высота |
от 0 до 4000 м ((если высота находится в диапазоне от 3000 до 4000 м, максимальная рабочая температура снижается на 1 °C по мере увеличения высоты на 200 м) |
* доступен индивидуальный дизайн.

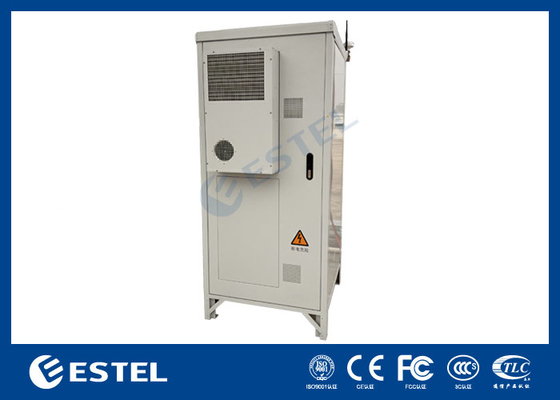

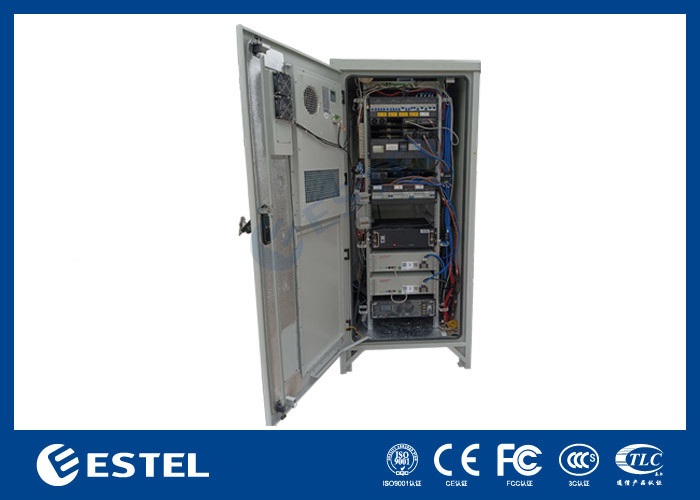

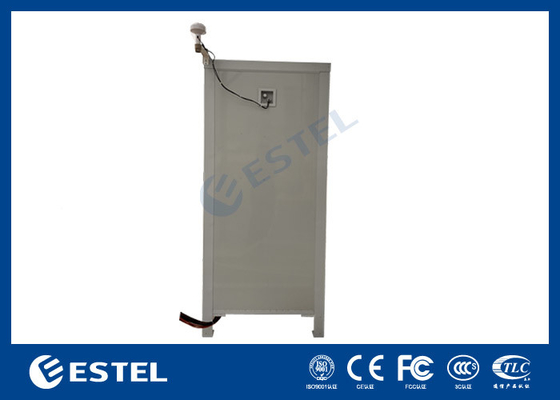

Картины кабинета:
Картинки исправляющего:
Определение ИС
IP55/IP65
IP55= Характеристики помещений:
Полная защита от пыли, масла и других не коррозионных материалов
Полная защита от контакта с закрытым оборудованием
Защита от воды, до воды, выброшенной на корпус из любой стороны
Доступны в виде настенных, свободно стоящих, канавных и телеграфных столбов
Доступны услуги по шелкопрофилированию логотипов, анодированию или гравировке
IP65= Характеристики корпусов:
Полная защита от пыли, масла и других не коррозионных материалов
Полная защита от контакта с закрытым оборудованием
Защита от воды, до воды, выброшенной на корпус из любой стороны
Доступны в виде настенных, свободно стоящих, канавных и телеграфных столбов
Доступны услуги по шелкопрофилированию логотипов, анодированию или гравировке
На заказ с вырезами, изоляцией, петлями, замками или замками
Характеристики шкафа:
| Особенности | Описание |
|
Характеристика модуля
|
Модуль имеет максимальную функцию отслеживания точек питания. |
| Модуль выпрямителя использует технологию активной компенсации коэффициента мощности, значение коэффициента мощности до 0.99 | |
| Максимальная эффективность модуля выпрямления составляет более 93% | |
| Максимальная эффективность солнечного модуля превышает 95% | |
| Солнечный модуль и модуль выпрямителя имеют высокую плотность мощности | |
| Солнечный модуль и модуль выпрямителя используют неразрушающую технологию горячего обмена, то есть plug-and-play. | |
| Модуль солнечной энергии и модуль выпрямителя имеют функцию защиты от перенапряжения выхода, включая защиту от перенапряжения аппаратного и программного обеспечения.И программное обеспечение защиты от перенапряжения имеет два режима для выбора: первый раз режим блокировки перенапряжения, четвертый раз режим блокировки перенапряжения | |
| Управление батареей | Идеальное управление батареей: защита батареи, и такие функции, как автоматическое регулирование напряжения, ограничение бесступенчатого тока, расчет емкости батареи,автоматическое выравнивание/преобразование плавающей платыОнлайн тест на аккумулятор. |
| Дополнительное управление освещением и электричеством | Идеальная функция управления дополнением света / электричества, которая может обеспечить приоритет солнечной энергии и максимизировать использование солнечной энергии |
| Статистика мощности | Потребление электроэнергии при нагрузке, энергия, вырабатываемая солнечной энергией, энергия, вырабатываемая сетью, энергия, вырабатываемая DG, разряд батареи, зарядка батареи |
| Запись данных |
90 дней записи исторических данных, исторические данные могут быть загружены. 200 записей истории тревоги, 10 групп данных испытаний батареи |
| Функция сигнализации | Совершенная защита от неисправностей и функции сигнализации об отказе |
| Проектирование сети |
обеспечение сухого контакта и других коммуникационных портов для гибкости сети; Разрешение на обновление программного обеспечения ближайшего конца и бесконтрольную работу |
| Гуманизированный интерфейс работы |
ЖК-дисплей разработан под углом 15 градусов, что более интуитивно и удобно для работы пользователя. Запрос операционных параметров, статистики и исторических сигналов тревоги системы через ЖК-дисплей. Управление системой вручную через ЖК-дисплей |
| Защита от молнии | Совершенный дизайн защиты от молнии на переменной и постоянной стороне |
| Энергосберегающая конструкция | Система, в дополнение к энергосберегающей функции режима сна модуля выпрямителя, также поддерживает и отдает приоритет использованию солнечной энергии для загрузки, в полной мере использует солнечную энергию,для достижения экономии энергии и сокращения выбросов парниковых газов |
| Внешний тип | Уровень защиты системы до IP55, может использоваться на открытом воздухе. |
|
Система
|
Все оборудование в системе поддерживает техническое обслуживание в передней части |
| Система использует технологию режима сна модуля выпрямления, двойной контактор стабильного состояния, технологию шунта низкой мощности и регулируемую скорость вентилятора, и имеет более заметную энергосберегающую функцию | |
| Опциональный нагреватель AC делает систему работать при низкой температуре надежно | |
| Дистанционное наблюдение | Модем сконфигурирован с функцией GPRS, которая может реализовать удаленный мониторинг путем предоставления данных на интернет-сервер |
