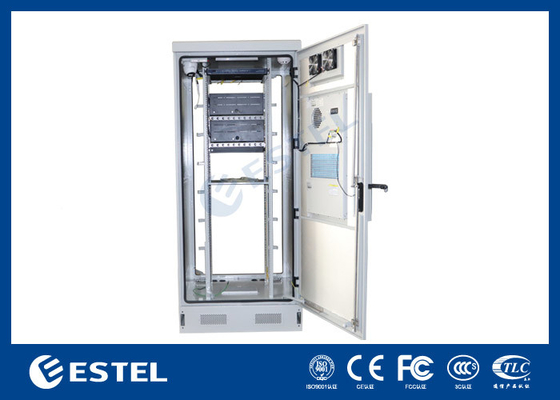

Интеллектуальный наружный интегрированный телекоммуникационный кабинет с мониторинговым блоком и контроллером температуры

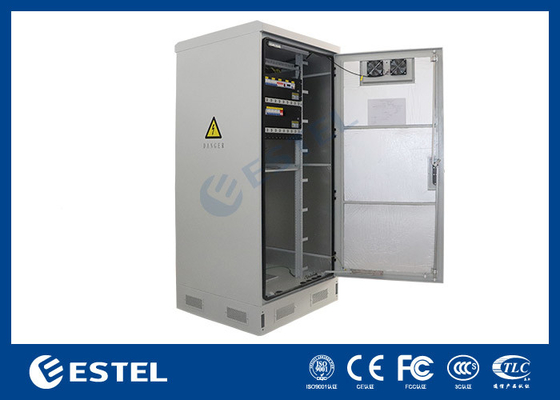

Интеллектуальный наружный интегрированный телекоммуникационный кабинет с мониторинговым блоком и контроллером температуры

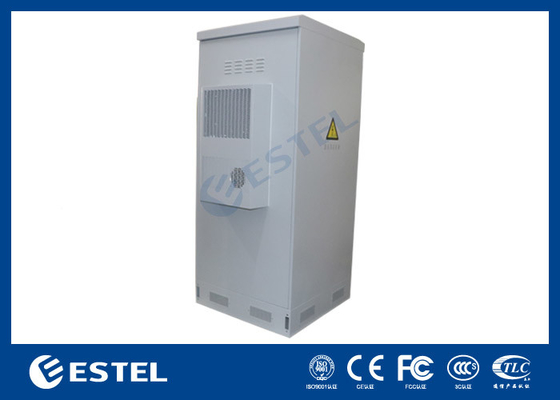

Интеллектуальный наружный интегрированный телекоммуникационный кабинет с мониторинговым блоком и контроллером температуры Интеллектуальный наружный интегрированный телекоммуникационный кабинет с мониторинговым блоком и контроллером температуры Интеллектуальный наружный интегрированный телекоммуникационный кабинет с мониторинговым блоком и контроллером температуры Интеллектуальный наружный интегрированный телекоммуникационный кабинет с мониторинговым блоком и контроллером температуры

Большие изображения :  Интеллектуальный наружный интегрированный телекоммуникационный кабинет с мониторинговым блоком и контроллером температуры

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: ESTEL
Сертификация: ISO9001
Номер модели: ET9090210A-40U
Оплата и доставка Условия:
Количество мин заказа: 1 PC
Упаковывая детали: Деревянный корпус с поддоном
Время доставки: от 15 до 20 дней
Условия оплаты: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Поставка способности: 1800pcs в месяц
Подробное описание продукта
Размер: W900mm × D900mm × H2100mm Материал: Оцинкованная сталь, сэндвич-панель
Космос потребителя: Стандартная 19' стойка Цвет: RAL7035
Охлаждение: кондиционер 1500w Зарывать: Зазмеление медного бара
Уровень ПИ: IP55 Другой аксессуар: Мониторинговое устройство и датчик
Выделить:

Внешний интегрированный телекоммуникационный кабинет

,

Интеллектуальный интегрированный телекоммуникационный кабинет

,

Интегрированный телекоммуникационный кабинет с мониторинговым блоком



Интеллектуальная наружная интеграция с мониторным устройством и контроллером температуры



1.Внешний интегрированный телекоммуникационный кабинет Введение



Технические параметры



Положение Тип Технический параметр
Структура Размер Внешние размеры: W×D×H 900×900×2100 мм
Дизайн 1 отделение
Способ установки оборудования 19 ̊ стойка
Дверь С одной входной дверью и одной задней дверью, противоугонный трехточечный замок для наружного шкафа (подъемный навес).
Материал Из оцинкованной стали, двойной стены с изоляцией
Защита от проникновения IP55
Контроль температуры Охлаждение Кондиционеры и вентиляторы
Освещение Светодиодная лампа Светодиодные лампы 220VAC 50Hz
Температура Температура Рабочая температура: -40°C ~ +55°C
    Температура хранения: -40°C ~ + 70°C
    Температура транспортировки: -40°C ~ +70°C
Влажность Относительная влажность 5% ~ 95%
Давление Давление воздуха 62kpa ~ 101kpa (похожие на 0m ~ 5000m высоты)
Интенсивность излучения Интенсивность солнечной радиации 1120 × ((1±5%) Вт/м2



Список аксессуаров для наружных шкафов



Нет, нет, нет. Положение Количество Единица Спецификации
1 Внешний телекоммуникационный кабинет 1 ПК

(1) Внешние размеры: W×D×H 900×900×2100 мм

(2) Один отсек

(3) С одной входной дверью и одной задней дверью, противоугонный трехточечный замок для наружного шкафа (подъемный навес).

2 Кондиционер 1 ПК

Мощность охлаждения: 1500 Вт

Силовое питание: AC220V, 50Hz

Установлен на входной двери

3 Вентилятор 2 ПК Установлен на задней двери
4 Дверный датчик 1 SET
5 Светодиодная лампа 1 ПК 220ВАК 50Гц
6 Переключатель светодиодных ламп 1 ПК Один для управления включением/выключением светодиодных ламп
7 Система экологического мониторинга 1 ПК 1U, AC220V, поддержка связи SNMP
8 Кабельная поднос 1 ПК Для установки батареи
9 Пакет 1 ПК Деревянный корпус с поддонами



2Интеллектуальная установка на улице

Серия интеллектуальных наружных интегрированных шкафов в основном используется для базовых станций беспроводной связи, включая систему 3G / 4G нового поколения, интегрированные услуги связи / сети,переключательная станция доступа/передачи, аварийная связь/передача и т.д.

3. Структура

Серия интеллектуальных наружных шкафов использует пенообразную сэндвичную панель толщиной 20 мм и огнеупорный материал EPS внутри, который состоит из внешней коробки,внутренние части и принадлежности из листового металлаКоробка имеет компактную конструкцию, легкую установку, отличную герметичность и степень защиты IP55.

Кабинет подразделяется на шкаф оборудования, шкаф питания и шкаф батареи в соответствии с его функциями.

Интегрированный наружный шкаф для базовой станции использует одноколонный шкаф и двухколонный шкаф.



Интеллектуальный наружный интегрированный телекоммуникационный кабинет с мониторинговым блоком и контроллером температуры 0





Кабинет оборудования: в основном интегрирован с блоком распределения переменного тока, блоком мониторинга динамической цепи, вспомогательным прямым вентилятором и светодиодным освещением.

Дверь и замок: в основном интегрирован с блоком распределения переменного тока, блоком мониторинга динамической цепи, вспомогательным прямым вентилятором и светодиодным освещением.и разрыв между дверями компактныйУгол открытия двери > 110°, а дверь шкафа содержит ограничительную конструкцию.Замок двери принимает трехточечную структуру тяга стержня и блокировки пластины, который тверд в структуре и силен в противоугонных.

Общая схема:



Интеллектуальный наружный интегрированный телекоммуникационный кабинет с мониторинговым блоком и контроллером температуры 1



Фотографии:

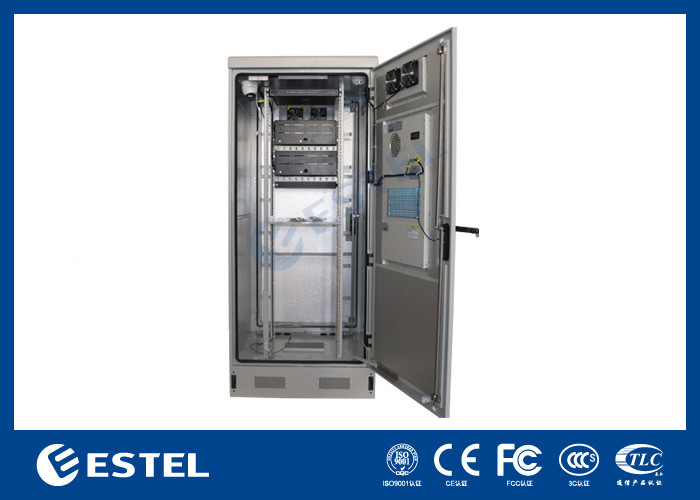

Интеллектуальный наружный интегрированный телекоммуникационный кабинет с мониторинговым блоком и контроллером температуры 2

Интеллектуальный наружный интегрированный телекоммуникационный кабинет с мониторинговым блоком и контроллером температуры 3

Интеллектуальный наружный интегрированный телекоммуникационный кабинет с мониторинговым блоком и контроллером температуры 4

4Структурные технические показатели

(1)Шкаф может быть установлен со стандартным 19-дюймовым стойкой, 21-дюймовым стойкой и стойкой аккумуляторов.Удовлетворять требованиями;

(2) В качестве конструкции и подшипника используется натянутое соединение с антирасслабляющим устройством.Ниты или гайки нитов размещаются в порядке:, и не должно быть кривой головы, трещин головы и распущенности.



2.2 Ограничение дверей и дверей

A Дверь шкафа использует вертикальную конструкцию дверей с петлями.

B Ограничительное устройство двери имеет ограничительную функцию, когда дверь находится в состоянии "открытого".

C Устройство ограничения двери автоматически активирует ограничительную функцию при открытии двери и вручную отменяет ограничительную функцию при закрытии двери.



D При полной открытости двери максимальный угол открытия больше 110.

E Дверь и дверное ограничительное устройство находятся в хорошем состоянии без чрезмерного износа после 1000 повторных операций открытия/закрытия.

F Ограничительное устройство двери может выдерживать статическую нагрузку, вызванную открытием и закрытием двери ветром 22 м/с при предельном состоянии, без механических повреждений или сбоев в работе.

5Проектирование вентиляционных окон и фильтрующих экранов

1- на воздушном выходе вентиляционного окна сваривается сетка из нержавеющей стали толщиной 1 мм и спецификацией 16 сеток;который имеет функцию предотвращения вторжения насекомых и несогласных животныхВ воздушном входе вентиляционного окна имеется коррозионностойкий пылестойкий сетчатый компонент.Компонент пылестойкой сетки представляет собой фильтр толщиной 10 мм и спецификацией 30 ppiФильтрная сетка складывается вместе с складной сеткой поддержки, а фильтр фиксируется в алюминиевой пластинке.



2Вентиляторный воздухозабор выполнен на дверной панели. Вентиляторный воздухозабор и шкаф выполнены как жалюзи с вертикальным углом 35 градусов.Дождевая вода течет вниз по крыльямВ то же время, есть вторичная структура на выходе воздуха, чтобы предотвратить дождевую воду, поступающую в структуру.



6Проектирование проводки и защита заземления



Конструкция проводки



(1) Питатель и другие внешние кабели должны быть проложены внизу;

(2)Внутренняя проводка между несколькими стандартизированными шкафами использует режим проводки базы снаружи шкафа;





(3) Линия переменного тока, линия постоянного тока, линия сигналов и заземление должны быть направлены и связаны отдельно;

(4)Нижняя часть шкафа имеет отверстие для пропускания проводов и резиновое кольцо для пропускания проводов.Колонна шкафа спроектирована с проволокой пропускания отверстие и открытие было отполировано без бур.



Защита от нажатия

  1. Шкаф оснащен заземляющей стойкой, которая изготовлена из медного ствола с антикоррозионным покрытием, с сечением площадью 50 мм2,и 10 стыковочных отверстий соответствующего размера и соответствующих винтов зарезервированы;
  2. Металлические части шкафа соединены между собой и соединены с заземляющим прутом. Сопротивление соединения между любыми двумя точками менее 0,1 Ω;
  3. Защитная основание другого оборудования в шкафу подключено к заземляющей стойке;
  4. Все провода заземления в шкафу принимают национальный стандарт желто-зеленый кабель, и медный провода с сечением площадью 4mm2
  5. точка заземления имеет четкие знаки заземления;
  6. Шкаф должен быть подключен к наружной системе заземления, чтобы обеспечить безопасность заземления шкафа и оборудования в шкафу.и соответствовать соответствующим положениям технической спецификации QB-W-011-2007 для защиты от молнии и заземления базовой станции.

Противоугонная конструкция

Противоугонная конструкция дверного замка

Устойчивость к вандализму противоугонного замка должна соответствовать требованиям класса B в GA/T 73-1994, как показано на рисунке.



Противоугонный замок и дверная рама используют трехточечную структуру противоугонного устройства.



Закрепление соединения

  • В качестве конструктивного и несущего соединения используется натяжное соединение с антиразвязным устройством.Подключение надежное и нет недостающего соединения или виртуального соединения;
  • Ниты или гайки должны быть расположены в порядке и не иметь кривой головы, трещин и развязок.
  • Дверная петля использует внутренний режим петли.

Цвет покрытия

Цвет покрытия поверхности шкафа белого серого (RAL7035). Если муниципальная конструкция имеет особые требования, также может быть использован цвет, необходимый муниципальной конструкции.Покрытие соответствует требованиям GB/T 3181-2008.

7. Основные особенности

  • Коробка обладает характеристиками защиты от пыли, защиты от солнца, защиты от дождя и т. д. и полностью адаптирована к окружающей среде на открытом воздухе.
  • В шкафу оборудования используется кондиционер для рассеивания тепла (теплообменник также может быть выбран в качестве оборудования для рассеивания тепла), с MTBF ≥ 50000h.
  • Шкаф оснащен светильниками.
  • Устройство шкафа разумно, а ввод кабеля, фиксация и заземление удобны для эксплуатации и обслуживания;Сигнальная линия и оптический кабель имеют независимые впускные отверстия, которые не будут мешать друг другу.
  • Кабели, используемые в шкафу, изготовлены из огнеупорных материалов.

8Основные технические показатели производительности

  • 8.1 Условия эксплуатации: температура окружающей среды: - 40 °C~+70 °C;влажность окружающей среды: ≤ 95% (при +40 °C);Атмосферное давление: 70KPa ~ 106KPa.
  • 8.2 Материал: оцинкованная плита + сэндвичная плита.
  • 8.3 Обработка поверхности: обезжирение, удаление ржавчины, предотвращение ржавчины и фосфатирование (или оцинковление), распыление пластмасс.
  • 8.4 Подшипник шкафа весом ≥ 600 кг.
  • 8.5 Степень защиты шкафов: IP55.
  • 8.6 Огнестойкость: соответствует требованиям GB5169.7 Испытание А.
  • 8.7 Сопротивление изоляции: сопротивление изоляции между устройством заземления и коробкой металлической работы не должно быть меньше 2X104 M Ω/500 V (DC).
  • 8.8 Выдерживающее напряжение: выдерживающее напряжение между устройством заземления и коробкой металлической работы не должно быть меньше 3000 В (DC) / 1 мин.
  • 8.9 Механическая прочность: каждая поверхность выдерживает вертикальное давление > 980 Н, а самый внешний конец выдерживает вертикальное давление > 200 Н после открытия двери.

9. Нижний чертеж установки

Интеллектуальный наружный интегрированный телекоммуникационный кабинет с мониторинговым блоком и контроллером температуры 5
