Подробная информация о продукте:
Оплата и доставка Условия:
|
| Имя: | Реак-монтажный телеком-ректификатор | Модель: | EVCSE48200 |
|---|---|---|---|
| Контроллер: | Ethernet, SNMP, ModBus и RS485 связи | Режим установки: | Шкаф 19 дюймов |
| Полная производственная мощность: | 23.2kw | Выходное напряжение: | -48VDC (от -42 до -58VDC) |
| Модуль: | Горяч-swappable | Управление батареей: | Поддержка |
| Выделить: | 220Vac 19-дюймовый выпрямитель,19-дюймовый выпрямитель модуля с горячей заменой,23Система питания.2 кВт |
||
1. Телекоммуникационная система питания Подробности:
| Место происхождения: Шэньчжэнь, Китай (Континент) | Однофазный 220Vac |
| Марка: ESTEL | 48V ((40~58Vdc регулируемый) |
| Номер модели: EVCSE48200 | Выходная мощность: 23,2 кВт |
| Наименование продукта:Система питания переменного тока/ постоянного тока | Частота ввода:50/60Hz±10% |
| Сертификация: ISO9001, CE, 3C, FCC, TLC | Выходной ток:50-400A |
| Применение: устройство передачи,земная станция спутниковой связи | Фактор мощности: ≥0.99 |
| Вес: 15 кг. | Распределение тока при параллельной передаче: ≤±3% |
| Ввод батареи: 100A*2 | Точность стабильности напряжения: ≤±0,6% |
| Выходная нагрузка: (10-63)A*10 | Эффективность: ≥91% |
2. Описание системы выпрямления
EVCSE48400 состоит из модуля управления VSM-B, модуля выпрямителя VRM48 и т. Д. И есть блок распределения тока напряжения AC-DC. Его мощность может достигать 48V / 50A ~ 400A, сочетая стойки с выпрямителями.
1) Модуль выпрямителя использует технологию активной компенсации коэффициента мощности, и значение коэффициента мощности достигает 0.99.
2) Нормальный рабочий диапазон входного напряжения переменного тока составляет 90 ̊290 В, однофазный (323 В ~ 480 В AC, 3-фазный).
3) Модуль выпрямителя использует технологию полного моста мягкого переключения, а эффективность достигает 96%.
4) Умное управление аккумулятором. Существуют функции отключения загрузки и защиты от низкого напряжения аккумулятора (LVLD + LVBD) и вторичного отключения (вторичный переключатель питания),который может выполнять такие функции, как компенсация температуры, автоматическое выравнивание и управление плавающим зарядом, автоматическое регулирование напряжения, расчет емкости батареи и онлайн-тестирование батареи.
5) Модуль выпрямителя использует технологию горячей замены без повреждений, подключение и замена менее 1 минуты.
6) Сетевой дизайн, обеспечивающий множество коммуникационных интерфейсов (например, RS485, сухой контакт), гибкая сеть, реально ограниченный локальный и удаленный мониторинг, без наблюдения.
7) Проектировка защиты от молнии для сторон переменного тока и постоянного тока, подходящая для областей грозы.
8) Поддержка функций защиты от неисправностей и сигнализации о неисправности.
9) Удобная эксплуатация и обслуживание могут быть установлены на стене, эффективно экономия места.
10) Ультра низкое излучение.
3Модуль управления выпрямителемТехнические параметры
| Ввод | |
| Номинальная волатильность | Однофазный 220Vac |
| Диапазон рабочего напряжения | 90 ~ 300Вац |
| Текущий | ≤ 18,5 А |
| Частота | 50/60 Гц±10% |
| Фактор мощности | ≥ 0.99 |
| Выпуск | |
| Напряжение | 48V ((40~58Vdc регулируемый) |
| Текущий | 50A@58 |
| Обмен текущим в параллельном режиме | ≤ ± 3% |
| Точность стабильности напряжения | ≤ ± 0,6% |
| Защита | Перенапряжение, перенапряжение, выходное короткое замыкание и перенапряжение |
| Другие данные | |
| Эффективность | ≥92% |
| Режим охлаждения | Охлаждение вентилятора |
| Рабочая температура | -10~+55°C |
| Степень класса защиты | IP20 |
| Напряжение волны | ≤ 200mVpp |
| Фосфометрический шум | ≤2mVrms |
| Эффект нагрузки | ≤ ± 0,5% |
| Время восстановления эффекта нагрузки | ≤ 200 мкм |
| Влияние источника | ≤ ± 0,1% |
| Размер (мм) | 106 ((W) ×218 ((D) ×83.8 ((H) |
| Вес | 2.2 кг |
| ЭМК | |
| Выбросы | Входный ток AC согласно EN50081-1 и EN50081-2; выходный ток DC согласно EN50081-2 |
| Иммунитет | В соответствии с EN50081-1, EN50081-2 |
| Безопасность | В соответствии с IEC950, EN60950, EN41003, UL1950, AS/NZ3260 |
3. Модель EVCSE48400 Принцип работы
При нормальных условиях каждый параметр модулей выпрямителя и распределительного блока контролируется модулем мониторинга, работающим в соответствии с заранее установленным параметром или командами пользователя.В случае неисправности переменного токаПри разряде батареи, терминальное напряжение батареи начинает снижаться.Модуль мониторинга сообщает батареи под сигналом тревоги напряжения и отключает выходную нагрузку, то система питания перестает работать. Когда внешняя сеть переменного тока восстанавливается, система возобновляет нормальное рабочее состояние. (Все вышеперечисленные данные мониторинга являются значениями системы по умолчанию, которые пользователи могут сбросить).
4. Применение ректификатора
(1) Доступ к интеграции
(2) Система распределения и расширения внутри помещений
(3) Мобильная станция и система расширения охвата
(4) WLAN
(5) Наземная станция спутниковой связи и станция микроволновой связи
(6) Слабая комната распределения тока
(7) Прочая система непрерывного питания переменным током/ постоянным током
5Наш агент по доставке
Товары могут быть отправлены морским транспортом, воздушным транспортом, курьером, сухопутным транспортом, поездом и т.д.
Помимо следующего агента по доставке, мы также можем найти агента по доставке с лучшей ценой в Китае, если вам нужно, чтобы мы сделали это для вас.

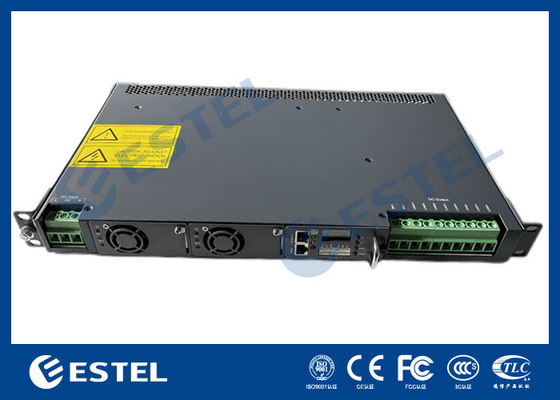

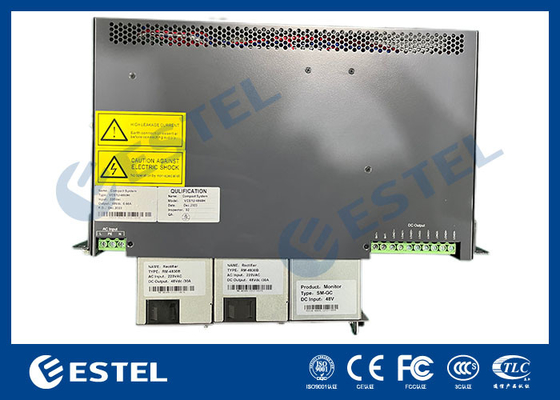

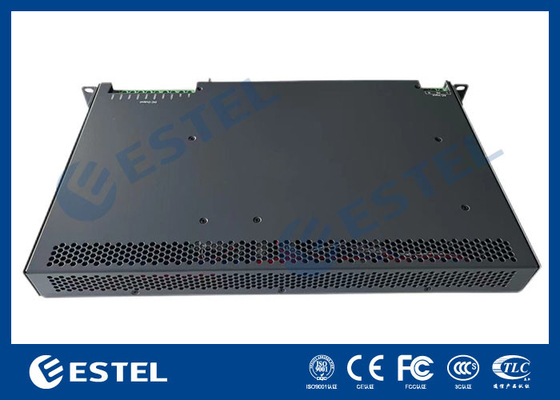

6Фотографии изделий:
