Стандартный 38U наружной шкаф с кондиционером и колесами

38U Внешний шкаф с кондиционером и колесами

Этот шкаф имеет высоту 2000 мм, ширину 8000 мм и глубину 1000 мм. Этот шкаф является идеальным выбором для наружных стеллажей.

Вот краткое введение

● Тяжелое строительство на открытом воздухе

● 38 стойковых единиц (RU), стандартная рельса 19

● Доступ спереди (доступ сзади необязателен)

● Трехточевая система блокировки, поддерживающая подвесный замок

● Покрытие порошкообразным наружным покрытием, антикоррозионное

● Стандартный цвет: светло-серый, RAL7035.

● Вход кабеля в нижней части шкафа

● Включите заземляющую стойку

● Установите дверной провод

● Положить четыре колеса в нижнюю часть

● Необходимые решения для охлаждения: вентиляция вентилятора, кондиционер, теплообменник

Ниже приведен технический параметр

Стандартная таблица соответствия

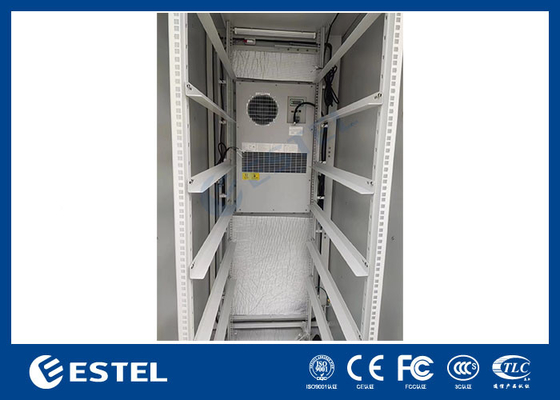

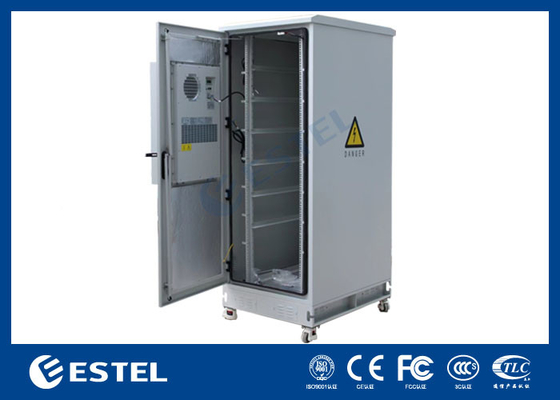

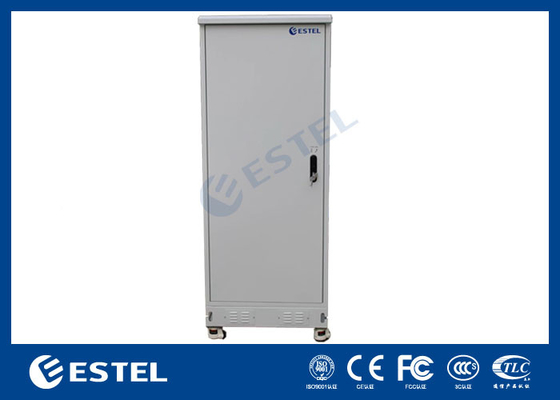

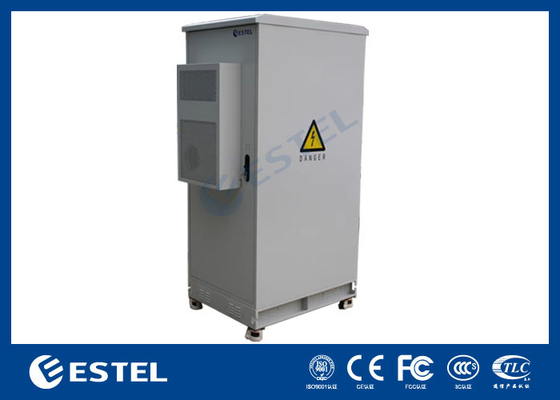

Картины кабинета

Проектирование наружного телекоммуникационного шкафа с питанием внутри включает в себя несколько важных шагов, чтобы гарантировать его долговечность, функциональность и способность выдерживать различные условия окружающей среды.Вот полное руководство по проектированию такого шкафа:

1. Определить спецификации и требования

• Цель и использование: определить основное использование шкафа, например, оборудование для телекоммуникаций, источники питания или и то и другое.
• Условия окружающей среды: учитывайте климат, температуру, влажность и вероятность воздействия пыли, воды или коррозионных элементов.
• Размер и вместимость: определите требуемые размеры и вместимость на основе оборудования, которое должно быть размещено.
• Регламенты и стандарты: соблюдать соответствующие отраслевые стандарты и правила, такие как IP-рейтинги для водонепроницаемой и пылезащитной защиты.

2. Выберите Материалы и Строительство

• Тело шкафа: используйте оцинкованную сталь или нержавеющую сталь для долговечности и коррозионной стойкости.
• Двери и замки: используйте защищенные замки и петли, которые не подвергаются воздействию непогоды.
• Система охлаждения: установить кондиционер или вентилятор для поддержания подходящей рабочей температуры в шкафу.Убедитесь, что он предназначен для использования на открытом воздухе и способен справляться с ожидаемыми условиями окружающей среды..
• Закрытие: используйте прокладки и уплотнения, чтобы не допустить проникновения воды, пыли и других загрязнителей.

3Проектирование энергоснабжения

• Источник питания: определить тип источника питания (AC/DC), его емкость и будет ли он интегрированным или отдельным.
• Система UPS: рассмотреть возможность включения бесперебойного источника питания (UPS) для обеспечения резервного питания во время отключения.
• Отсек для батареи: разрабатывайте безопасный, проветриваемый отсек для батареи в шкафу.
• Распределение энергии: включать в себя блок распределения энергии (PDU) для управления и распределения энергии между различными устройствами в кабинете.

4. Внутренняя структура и организация

• Монтажные рельсы: устанавливают стандартные 19-дюймовые монтажные рельсы для размещения телекоммуникационного оборудования.
• Управление кабелями: предоставление кабельных поддонов, клипов и руководств для организации и маршрутизации кабелей внутри шкафа.
• Заземление: убедитесь, что шкаф правильно заземлен для защиты от электрических опасностей.

5. Охрана окружающей среды

• Гидроизоляция: для защиты от проникновения воды следует стремиться к уровню защищенности IP не менее IP55 или выше.
• Противопылевая защита: используйте фильтры и уплотнители, чтобы не допустить попадания пыли и мусора в шкаф.
• Контроль температуры: встроены датчики температуры и сигнализация для контроля и контроля внутренней температуры.

6. Особенности безопасности

• Защита от молнии: устанавливать молниезащитные устройства или другие средства защиты от ударов молнии.
• Огнезащита: подумайте о том, чтобы использовать огнеупорные материалы и включить системы обнаружения и тушения пожара.
• Предупредительные этикетки и знаки: должны быть четкие, видимые предупредительные этикетки и знаки, указывающие на потенциальную опасность, и инструкции по эксплуатации.

7. Испытания и валидация

• Экологические испытания: подвергайте шкаф различным условиям окружающей среды, чтобы убедиться, что он работает так, как ожидается.
• Испытание функциональности: испытание всех компонентов и систем в шкафу для проверки их функциональности и совместимости.
• Испытание соответствия: Убедитесь, что шкаф соответствует соответствующим отраслевым стандартам и правилам.
