48 Вт Включаемая система питания 5U Высота 19 дюймов Раковина установка с 6 модулями исправления
Детали продукта
19 дюймовая установка рамы с стойкой
,Силовое питание 5U высоты рамы
,6 Электроснабжение рамы модуля выпрямления
48 Вт Включаемая система питания 5U Высота 19 дюймов Раковина установка с 6 модулями исправления
ET48300-005 строительство
ET48300-005 состоит из шести модулей:
Модуль выпрямления x 6
Отключатели батареи: 1×125A/1P
Переключатели нагрузки
LLVD:32A/1P×2+40A/1P×2+63A/1P×3
BLVD:6A/1P×2+10A/1P×2+16A/1P×2
Система выпрямления преобразует переменный ток (AC) в постоянный ток (DC) и обеспечивает мощность, необходимую для зарядки батарей.
С акцентом на постоянное улучшение общей стоимости владения, выпрямители ESTEL, в сочетании с передовыми функциями управления и мониторинга, помогают снизить как капитальные, так и операционные расходы..
Наши системы выпрямления обладают превосходной плотностью мощности, при этом удовлетворяя требованиям к пространству и весу.Они оставляют много места для другого оборудования и позволяют сэкономить на упаковке и транспортировке.
Кроме того, их высокая эффективность снижает общее потребление энергии и уменьшает углеродный след.
Встроенная система питания для связи (система исправления) подходит для небольших программных коммутаторов, сетей доступа, передаточного оборудования, мобильной связи,
спутниковые наземные станции связи, микроволновое питание связи, а также может использоваться для питания другого оборудования связи.
При нормальных условиях различные параметры модуля выпрямления и энергораспределительного блока контролируются модулем мониторинга,и работают в соответствии с их заранее определенными параметрами или пользовательскими командами.
В случае отказа электросети, система будет питаться от батареи в это время.
Когда напряжение аккумулятора ниже, чем 46V dc (Alarm Value can be settable) аккумулятор низковольтный сигнал тревоги от монитора, модуль мониторинга сообщает тревогу.
При восстановлении внешнего питания система возобновляет нормальную работу.
ET48300-005 состоит из распределительного блока, модуля выпрямителя, модуля преобразования, модуля мониторинга.
| Конфигурация | Модуль выпрямления | Примечание |
| Стандартный | ГБ 4943 | Подробности см. в спецификациях модулей. |
| Стандартный | IEC/EN 62368-1 (включает в себя: | |
| Стандартный | EN 55032 Класс A,GR1089 Выпуск 4,R3-10, R3-11, R3-12 Класс B сертифицирован Северной Америкой | |
| Стандартный | EN300386, КЛАССА |
Система выпрямления 18 кВт 48 ВДЦ
| Модель | ET48300-005 | |
| Система | Размер ((мм) | 482.6 ((W) x350.6 ((D) x5U ((H) |
| Вес | ≤ 50 кг ((без модуля выпрямления) | |
| Режим охлаждения | Принудительное охлаждение воздухом | |
| Режим установки | Установлен на 19-дюймовом стойке или внутри шкафа | |
| Степень IP | IP20 | |
| Распределение переменного тока | Входное напряжение | 380VAC трехфазный |
| Вводная мощность | Терминальный блок 4 бита | |
| Распределение постоянного тока | Выходное напряжение | -42~-58VDC, номинальное значение: -53.5VDC |
| Максимальная мощность | 18 кВт ((6x3000 Вт модуль выпрямителя) | |
| Отключатели батарей | 2x125A/1P | |
| Переключатели нагрузки |
LLVD:32A/1P×2+40A/1P×2+63A/1P×3 |
|
| Одночастотный СПД | 10kA/20kA, 8/20μs ((проектировано внутри) | |
| Модуль выпрямления | Входное напряжение | 85VAC-300VAC, номинальное значение: 220VAC |
| Эффективность | ≥96% | |
| Номинальная мощность | 3000 Вт ((176 ≈ 300 Вт) | |
| Размер | 106.5mm(W) × 286mm(D) × 41.5mm ((1U/H) | |
| Режим охлаждения | Принудительное охлаждение с помощью вентилятора | |
| Контроллер | Ввод сигнала | 3 AI ((2 температуры батареи, 1 температуры окружающей среды), 7 DI ((SPD, 6 общих DI) |
| Выход сигнализации | 6 сухой контакт | |
| Порт связи | RS485/LAN Ethernet/SNMP | |
| Режим отображения | ЖК | |
| Экология | Рабочая температура | -40°C~+65°C |
| Температура хранения | -40°C~+70°C | |
| Рабочая влажность | 5%~95% ((неконденсирующий) | |
| Высота | 0 ~ 3000 м ((Если высота находится в диапазоне от 2000 до 3000 м, максимальная рабочая температура снижается на 1 °C по мере увеличения высоты на 200 м.) | |
Характеристика продукта
1) Модуль выпрямителя использует технологию активной компенсации коэффициента мощности, и значение коэффициента мощности достигает 0.99.
2) Нормальный рабочий диапазон входного напряжения переменного тока составляет 90 ‰ 290 В, однофазный (323 V ~ 480 V AC, 3-фазный).
3) Модуль выпрямителя использует технологию полного моста мягкого переключения, а эффективность достигает 96%.
4) Умное управление батареей. Существуют функции отключения загрузки и защиты батареи от низкого напряжения (LVLD + LVBD) и вторичного отключения (вторичный переключатель питания),
который может выполнять такие функции, как компенсация температуры, автоматическое выравнивание и управление плавающим зарядом, автоматическое регулирование напряжения, расчет емкости батареи,и онлайн-тестирование батареи.
5) Модуль выпрямителя использует технологию горячей замены без повреждений, подключение и замена менее 1 минуты.
6) Сетевой дизайн, обеспечивающий множество коммуникационных интерфейсов (например, RS485, сухой контакт), гибкая сеть, реально ограниченный локальный и удаленный мониторинг, без наблюдения.
7) Проектировка защиты от молнии для сторон переменного тока и постоянного тока, подходящая для областей грозы.
8) Поддержка функций защиты от неисправностей и сигнализации о неисправности.
9) Удобная эксплуатация и обслуживание могут быть установлены на стене, эффективно экономия места.
10) Ультра низкое излучение.
Конфигурация логики нашей гибридной системы

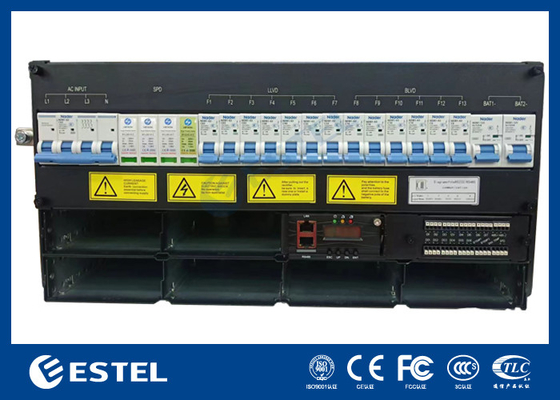

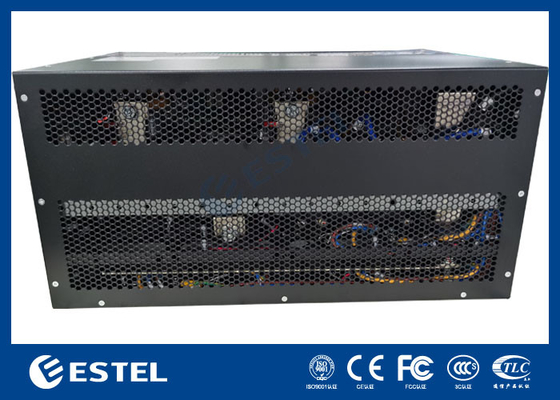

Изображения продукции:
Размер модуля выпрямителя:
| Уровень изоляции | ||
| параметр | Стандартный | Примечание |
| Изоляционная прочность (вход переменного тока) | Ввод-вывод: 3500 Вдц/10 мА//1 мин. |
Никаких вспышек или сбоев. Перед испытанием вынимать трубку выпуска/устройство защиты от перенапряжений, отсутствует модуль выпрямления или модуль мониторинга. Выход с двумя путями низковольтный терминал, высоковольтный терминал с функцией обхода переменного тока, не подлежит испытанию. |
| Входной корпус:3500Vdc/10mA//1min | ||
| Выходной корпус: 750 Вдц/10 мА//1 мин. | ||
| Устойчивость изоляции (вход постоянного тока) | Ввод-вывод: 750 Vdc/10mA//1min | |
| Входной корпус: 750 Vdc/10mA//1min | ||
| Выходной корпус: 750 Вдц/10 мА//1 мин. | ||
| Ток утечки | ≤ 3,5 мА | Вход 280 Ват, выход полная нагрузка |
| Сопротивление изоляции | @ Нормальная атмосфера, относительная влажность 90%, Испытательное напряжение 500 В постоянного тока,изоляционное сопротивление ввода-вывода, ввода-заземления, вывода-заземления не должно быть меньше 10 МΩ.Выход с двумя путями низковольтного терминала, высоковольтный с функцией обхода переменного тока, не подлежит испытанию. | |
Применение
(1) Доступ к интеграции
(2) Система распределения и расширения внутри помещений
(3) Мобильная станция и система расширения охвата
(4) WLAN
(5) Наземная станция спутниковой связи и станция микроволновой связи
(6) Слабая комната распределения тока
(7) Прочая система непрерывного питания переменным током/ постоянным током
-
