Подробная информация о продукте:
Оплата и доставка Условия:
|
| Пакет: | картонные | Входной сигнал батареи: | 2×125A/1P выключатели, LVD 200A |
|---|---|---|---|
| Корректировщик: | Серия MR48 (MR484000SG1-GS: 4000 Вт, 96,5% эффективности) | Выходной ток переменного тока: | 220VAC ±10%, 50/60Hz, 63A максимум (однофазный) |
| Распределение батарей: | 43~-58VDC, номинальное -53,5VDC | Входное напряжение DC: | 85-300VAC (вход корректировщика) |
| Номинальная мощность: | Стандартный 9 КВт, максимум 12 КВт (с 3×4 КВт выпрямителями) | Продюсер:: | ЭСТЕЛ |
| Выделить: | Компактная телекоммуникационная система питания,электрическая система телекоммуникаций 2u,Электроснабжение для телекоммуникаций с установкой на стойке |
||

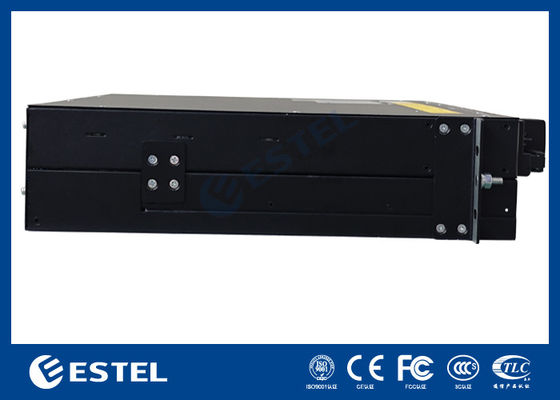

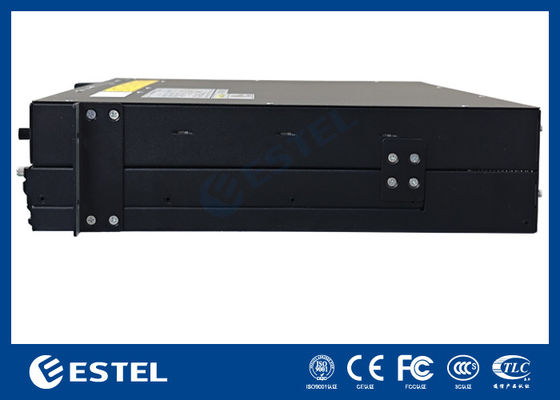

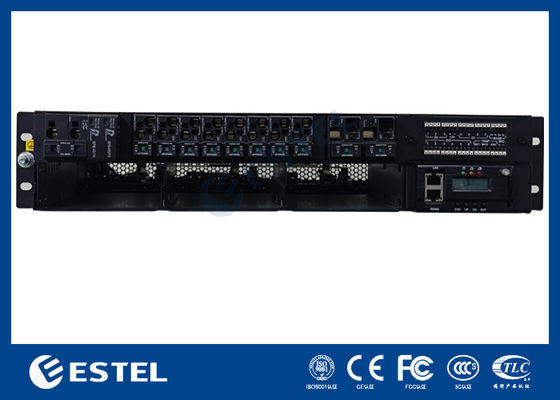

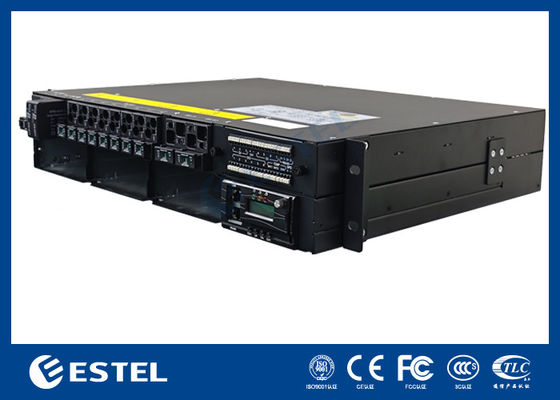

ET48200 M5E32A 2U компактная система питания - высокая плотность 12КВт для телекоммуникаций
Введение
ESTEL ET48200 M5E32A - это новое встроенное компактное источник питания с новой архитектурной конструкцией, обеспечивающая небольшие размеры и высокую плотность мощности (до 12 КВт в 2 У).Эта система отдает приоритет гибкости клиентов.
Его высокоплотные подключаемые выключатели и выпрямители позволяют легко настраивать поле для удовлетворения различных требований приложения.Выпрямители серии MR48 в паре с контроллером MC2600 гарантируют безопасностьПостроенная на проверенной технологии ESTEL, серия MR48 готова удовлетворить будущие требования.
Ключевые особенности
Сценарии применения
Спецификации
| Модель продукта | ET48200 M5E32A | ||
| Система | Размер ((мм) | 482.0(W) *350.0(D) *2U(H) | |
| Вес | < 10 кг (без модуля выпрямления и упаковки) | ||
| Способ охлаждения | Естественное охлаждение | ||
| Установка | 19-дюймовая стойка | ||
| Способ маршрутизации | Передний вход и передний выход | ||
| Метод обслуживания | Фронтальное обслуживание, поддержка горячего обмена | ||
| Уровень защиты | IP20 | ||
| Распределение переменного тока | Режим ввода | Однофазные 220В | |
| Вводная мощность | 1 * 63A/2P | ||
| Частота | 45 ~ 65 Гц, номинальное значение: 50 Hz/60 Hz | ||
| СПД переменного тока | 10kA/20kA, 8/20μs | ||
| Распределение постоянного тока | Выходное напряжение | -43~-58VDC, номинальная мощность: -53.5VDC | |
| Максимальная мощность | 9 кВт (3 кВт*3) | 12 кВт (4 кВт*3) | |
| Отключатели батарей | 2 * 125A/1P | ||
| Переключатели нагрузки | 2x10A/1P,2x20A/1P,2x32A/1P,2x63A/1P ((максимальная нагрузка 8 MCB)) | ||
| 1 x LVD 200A | |||
| Модуль выпрямления | Входное напряжение | 85VAC~300VAC, номинальное значение: 220VAC | |
| эффективность | ≥ 96,6% | ||
| Номинальная выходная мощность | 4000 Вт (176 Ват ≈ 300 Ват) | ||
| Рабочая температура | -40°C~+75°C ((полное действие ниже 50°C) | ||
| Размер | 106.5mm(W) × 286mm(D) × 41.5mm ((1U/H) | ||
| Вес | ≤ 2,1 кг | ||
| Способ охлаждения | Принудительное охлаждение | ||
| Фактор мощности | ≥ 0,99 @ 220Vac 20-100% нагрузки | ||
| Контроллер | Ввод сигнала | 4 Al ((3 температура батареи, 1 температура окружающей среды),7 Dl ((SPD, 6 общих Dl) | |
| Выход сигнализации | 6 сухой контакт | ||
| Порты связи | RS485, SNMP | ||
| Режим отображения | ЖК | ||
| Экология | Рабочая температура | -40°C~+65°C | |
| Температура хранения | -40°C~+70°C | ||
| Рабочая влажность | 5%~95% ((неконденсирующий) | ||
| Высота | 0 ~ 3000 м (Когда высота находится между 2000 м и 3000 м, максимальная рабочая температура снижается на 1 °C с каждым увеличением высоты на 200 м) | ||
Диаграмма
MR483000HG2B-CS
| ACInput | Выход постоянного тока | ||
| Входное напряжение (номинальное) | 110VAC/220VAC | Выходное напряжение | -42 до -58VDC, номиналом: -53.5VDC |
| Диапазон входного напряжения | от 85 до 290ВА | Максимальная эффективность | > 96% |
| Максимальный входный ток | 18А | Максимальная мощность | 3000 Вт |
| Частота ввода | от 45 до 65 Гц | Максимальный выходный ток | 56.1А |
| Фактор мощности | ≥ 0,99 (220VAC @ 20% до 100% нагрузки) | ТГД | ≤ 5% @ 50% до 100% нагрузки |
| Контроль и мониторинг | Экология | ||
| Протокол связи | Сможет | ЭМК | EN55032 класс B;EN55035;IEC61000-3-2;IEC61000-3-3 |
| Светодиодные | Зелёный - нормальный; желтый - тревожный; красный - разрывный | Безопасность | UL62368-1;EN62368-1;IEC62368-1 |
MR484000SG1-GS
l Максимальная эффективность > 96,5%
L Мощность от 45°C до 75°C
l Выходная мощность при <176ВА
l Высокая плотность мощности
| ACInput | Выход постоянного тока | ||
| Входное напряжение (номинальное) | 110VAC/220VAC | Выходное напряжение | -42 до -58VDC, номиналом: -53.5VDC |
| Диапазон входного напряжения | от 85 до 290ВА | Максимальная эффективность | > 96,5% |
| Максимальный входный ток | 26А | Максимальная мощность | 4350 Вт |
| Частота ввода | от 45 до 65 Гц | Максимальный выходный ток | 81.3А |
| Фактор мощности | ≥ 0,99 (220VAC @ 20% до 100% нагрузки) | ТГД | < 3% @ ≥ 50% нагрузки |
| Контроль и мониторинг | Экология | ||
| Протокол связи | Сможет | ЭМК | EN55032 класс B;EN55035;IEC61000-3-11;IEC61000-3-12 |
| Светодиодные | Зелёный - нормальный; желтый - тревожный; красный - разрывный | Безопасность | UL62368-1;EN62368-1;IEC62368-1 |
Контроллер MC2600
Введение
MC2600 - это контроллер постоянного тока нового поколения, разработанный Megmeet. Контролер использует AR 32-битный кортекс-M4CPU в качестве основного процессора.удобный для использования, и простой в использовании интерфейс, мощная функция управления электроэнергией, включая управление дизельным топливом, VRLA и итий-ионные батареи и солнечные модули.
Ключевые особенности
Измерение
24 x аналоговые и 9 x цифровые показания, включая: напряжение системы, ток нагрузки, ток батареи, температуру батареи, 8*Dl, 8*D0, и т.д.
Коммуникация
Контроллер взаимодействует с хост-компьютером в двух режимах: Rs485 и Ethernet (WEB или SNMP).Загрузка журналов данных и сигнализация по истории доступны через браузер WEBКоммуникация между контроллером и ректификаторами и солнечными модулями использует связь CAN.
Протокол SNMP поддерживает порты GET, SET и TRAP 4xRs485 для устройств батареи BMS, DG или функций расширения
Журнал истории сигнализации
Журнал истории сигнализации 1000 событий, FlFO для анализа системы
Журнал системных началов
1000 записей показаний выходного напряжения и тока нагрузки и 50 записей показаний исторических испытаний батареи
ЖК и светодиоды
128 x 32 LCD-экран, показывающий статус доступа, сигналы тревоги, настройки пользователя; зеленые/желтые/красные светодиоды указывают на состояние работы и сигналы тревоги
Управление батареей
Управление батареей
Сигнализация/события
Контроллер MC2900
Введение
Mc2900 - это контроллер постоянного тока последнего поколения, разработанный Megmeet. Он основан на процессоре ARM Cortex-A8, 256Nflash, 512M SRAM и операционной системе Linux.,и удобный в использовании интерфейсРуководство обеспечивает функцию управления выпрямителем, солнечным модулем, модулем ветра, модулем DC/DC, модулем HVDC дизельным топливом, аккумулятором VRLA и литий-ионным аккумулятором.
Ключевые особенности
Измерение
22x аналоговые и 12x цифровые показания, включая: напряжение системы, ток нагрузки, ток батареи, температуру батареи, температуру окружающей среды, влажность окружающей среды, 12*Dl. 8*DO. и т.д.
Коммуникация
Контроллер взаимодействует с хост-компьютером в двух режимах: Rs485 и Ethernet (TcP/p, UDp, https и SNMp).Загрузка истории эксплуатации и истории сигнализации доступна в браузере WEBКоммуникация между контроллером и выпрямителями и солнечными модулями использует CAN-коммуникацию.
Протокол SNMP поддерживает порты GET, SET и TRAP 4xRS485 для батарей BMS, DG или панелей расширения функций
Журнал истории сигнализации
200000 сигналов тревоги и 100000 событий истории
Журнал системных началов
5000 журналов испытаний батареи, 5000 журналов зарядки батареи, 5000 журналов разряда батареи, 5000 журналов работы DG
ЖК и светодиоды
128 x 160 LCD-экран для доступа к текущим условиям работы, сигналам тревоги, настройкам пользователя; зеленый/желтый/красный светодиод указывает на состояние работы и сигналы тревоги
Сбор и управление
Управление батареей
Сигнализация/события
