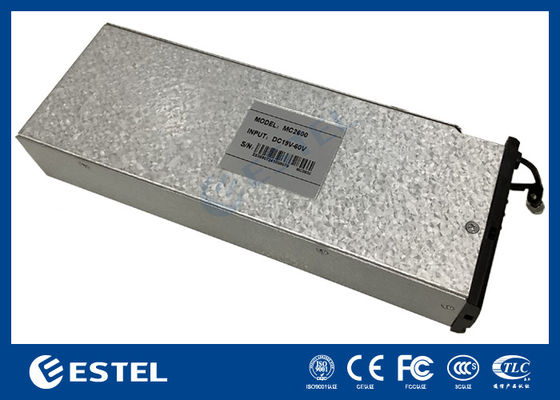

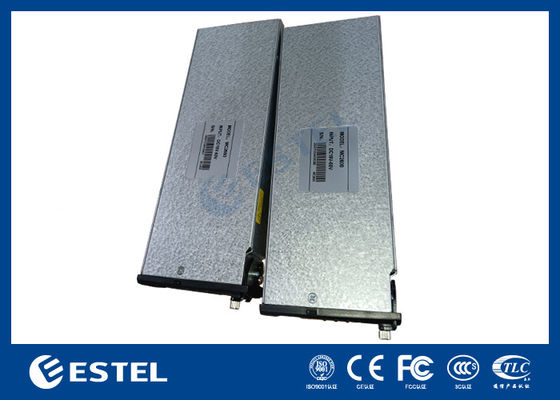

Контроллер питания MC2600 DC - ARM Cortex-M4, управляет 40 ректификаторами и солнечными модулями

Контроллер питания постоянного тока MC2600 - ARM Cortex-M4, управляет 40 выпрямителями и солнечными модулями

Введение в систему электропитания телекоммуникаций

MC2600 - это контроллер питания постоянного тока нового поколения. Контроллер использует 32-битный процессор ARM Cortex-M4 в качестве основного процессора. MC2600 предлагает множество функций, а также более надежный, удобный и простой в использовании интерфейс. Мощная функция управления гибридным питанием, включая управление дизельным генератором, свинцово-кислотными и литий-ионными батареями и солнечными модулями.

Основные характеристикителекоммуникационной системы электропитанияАвтоматическое тестирование батарей, включая расширенное запланированное тестирование, постоянное тестирование и короткое тестирование

• Минимизация времени установки с использованием функции загрузки файла конфигурации
• Снижение эксплуатационных расходов благодаря энергосберегающей функции ожидания для выпрямителя
• Управление от 1 до 40 выпрямителей
• Измерение

телекоммуникационной системы электропитания24 аналоговых и 9 цифровых входных показаний, включая: напряжение системы, ток нагрузки, ток батареи, температуру батареи, 8*DI, 8*DO и т. д.Связь

Контроллер обменивается данными с хост-компьютером в 2 режимах: RS485 и Ethernet (WEB или SNMP). Настройка и редактирование рабочих параметров, загрузка журналов данных и истории аварийных сигналов доступны через веб-браузер. Связь между контроллером и выпрямителями, а также солнечными модулями осуществляется с использованием CAN-связи.

Протокол SNMP поддерживает GET, SET и TRAP, 4 порта RS485 для BMS батареи, DG или устройства расширения функций

Журнал истории аварийных сигналов

Журнал истории аварийных сигналов на 1000 событий, FIFO для анализа системы

Журнал состояния системы

1000 записей показаний выходного напряжения и тока нагрузки и 50 записей исторических показаний тестирования батареи

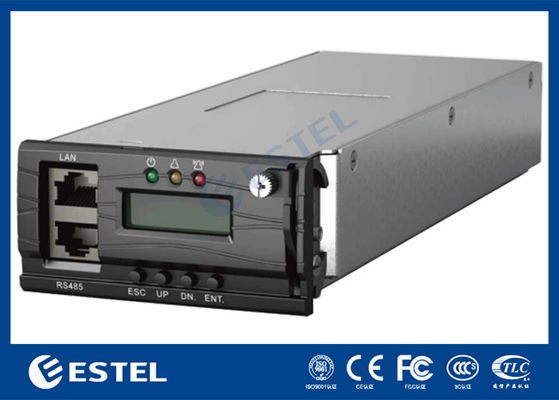

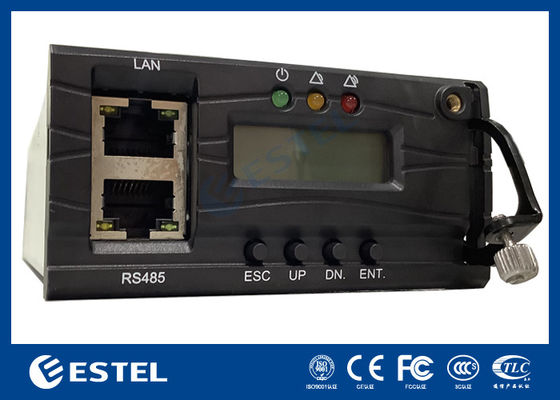

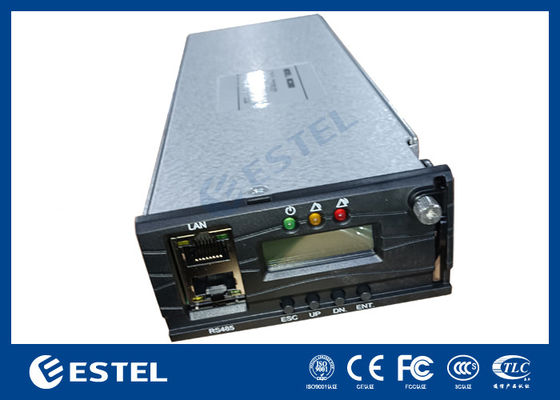

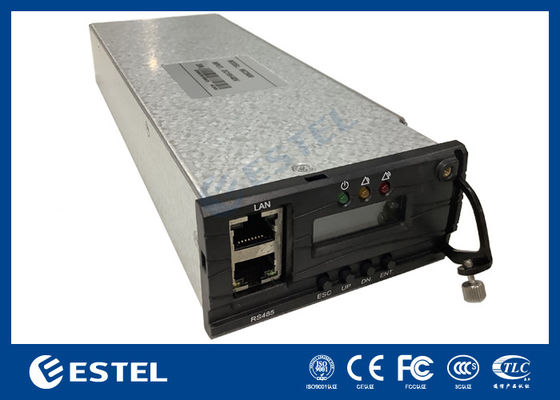

ЖК-дисплей и светодиоды

ЖК-экран 128 x 32 для отображения состояния, аварийных сигналов, пользовательских настроек; зеленые/желтые/красные светодиоды указывают на рабочее состояние и аварийные сигналы

Управление батареями

телекоммуникационной системы электропитания

оптимизации срока службыТестирование батареиТемпературная компенсация

• Прогнозирование емкости батареи
• Отключение при низком напряжении/емкости
• Отключение при низкой/высокой температуре
• Управление батареями
• телекоммуникационной системы электропитания
• Управление несколькими выпрямителями и/или солнечными модулями в одной системе
• Выравнивание времени работы выпрямителя для

оптимизации срока службыОптимизация количества активныхвыпрямителей для максимальной эффективности

• Аварийные сигналы/События
• телекоммуникационной системы электропитания
• Аварийный сигнал SPD
• Аварийный сигнал цифрового входа
• Аварийный сигнал предохранителя нагрузки

Аварийный сигнал ручного режимаДисбаланс тока

• Аварийный сигнал температуры окружающей среды
• Отключение нагрузки
• Сбой питания переменного тока
• Аварийный сигнал предохранителя батареи
• Разряд батареи
• Сбой теста батареи
• Дисбаланс батареи
• Отключение батареи
• Неисправность датчика температуры батареи
• Аварийный сигнал температуры батареи
• Сбой связи BMS
• Сбой входного сигнала переменного тока выпрямителя
• Неисправность выпрямителя
• Неисправность вентилятора выпрямителя
• Активирована защита выпрямителя
• Состояние включения/выключения выпрямителя
• Сбой связи выпрямителя
• Энергосберегающий режим системы
• Прерывание энергосберегающего режима
• Сбой связи солнечного модуля
• Неисправность солнечного модуля
• Неисправность вентилятора солнечного модуля
• Активирована защита солнечного модуля
• Состояние включения/выключения солнечного модуля
• Сбой входного сигнала солнечного модуля
• Перенапряжение и пониженное напряжение переменного тока
• Перенапряжение и пониженное напряжение постоянного тока
