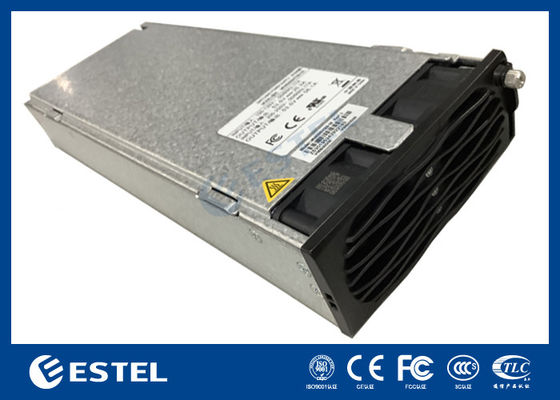

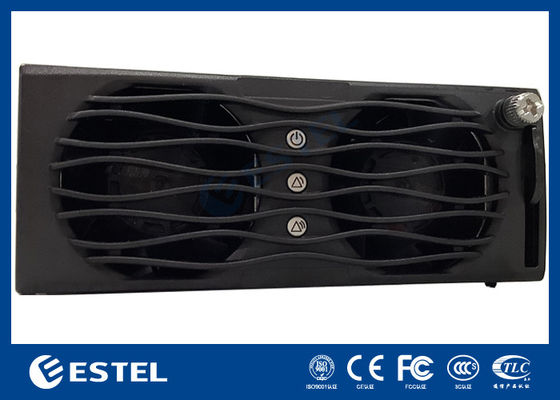

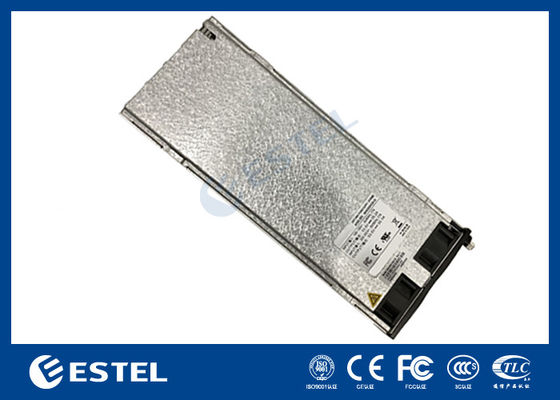

MR484000SG1 4000W 75A Высокоэффективный модуль связи 96% КПД Широкий вход 85-300 В переменного тока с возможностью горячей замены
1. Электрические характеристики
1.1 Входные характеристики
| Режим входа |
Однофазный двухпроводной вход |
| После прерывания связи между модулем выпрямителя и мониторингом на 1 минуту, модуль выпрямителя запускается, и значения выходного напряжения и ограничения тока возвращаются к значениям по умолчанию. |
85-300 В переменного тока |
| Номинальное входное напряжение |
110 В переменного тока / 220 В переменного тока |
| Номинальный вход |
100-120 В переменного тока 200-240 В переменного тока |
| Диапазон частот |
45-66 Гц |
| Максимальный входной ток |
≤24А |
| Пусковой ток |
Соответствует критериям: ETSI300132-3 |
| КПД |
≥96,6% при пиковом значении |
| Коэффициент мощности |
≥0,99 при 220 В переменного тока, нагрузка 20-100% |
| КНИ входного тока |
<3% при нагрузке ≥50%
<8% при нагрузке ≥20%
|
| Ток утечки |
<3,5 мА при 264 В переменного тока |
| Номинальная мощность |
Номинальная 4000 Вт при 176 В переменного тока
(176-300 В переменного тока избыточная мощность; 176-85 В переменного тока линейное снижение до 1600 Вт, конкретно по кривой ограничения входной мощности)
Входной предохранитель
|
| Предохранитель L/N 30А |
Максимальное входное напряжение |
| 320 В переменного тока (блок питания не должен быть поврежден) |
Время сохранения данных при отключении питания |
| 10 мс |
Примечание: 1. Минимальное напряжение запуска составляет менее 95 В переменного тока. |
1.2 Выходные характеристики
1.2.1 Регулировка выходного напряжения и тока
скорость Выходное напряжение
| 45°C-75°C |
Установочное значение выходного напряжения |
| +53,5 ±0,1 В постоянного тока |
Регулируемый диапазон выходного напряжения |
| +42 В постоянного тока ~ +58 В постоянного тока |
Степень неравномерности потока |
| ≤±3% |
Эффект источника |
| ±0,1% |
Эффект нагрузки |
| ±0,5% |
Точность стабилизации тока |
| ≤±0,8 А |
Точность регулировки напряжения |
| ±0,6% |
Минимальный ток |
| 0 А |
Номинальный ток |
| 75 А |
Пиковый ток |
| 81,3 А |
Температурный коэффициент (1/°C) |
| ≤±0,02% |
Потребляемая мощность в режиме ожидания |
| ≤5 Вт |
Максимальная емкостная нагрузка |
| 4000 мкФ |
Максимальное количество параллельных подключений |
| 31 |
Примечание: Регулировка выходного тока и прерывание связи модуля выпрямителя следующие: |
1) Выходной ток модуля выпрямителя может регулироваться в соответствии с командой тока. Диапазон регулировки составляет 1 А ~ 81,3 А.
2) Если связь между модулем выпрямителя и модулем мониторинга прерывается более чем на 1 минуту, выход модуля выпрямителя автоматически возвращается к 53,5 В и состоянию неограниченного потока.
1.2.2 Выходной
пульсации и
шум Пульсации и шум (пик-пик)
| ≤200 мВ пик-пик Примечание: 1) Тест пульсаций и шума: полоса пропускания пульсаций и шума установлена на 20 МГц. |
| 1.2.3 Динамический отклик выхода |
Напряжение
перерегулирования Скачок
|
скорость нарастания
Изменение
|
нагрузки Время восстановления |
1.2.9 0,1 А/мкс |
25%-50% |
|
50%-75%
|
защита от перенапряжения)
|
+58 В
0,1 А/мкс
|
0%-100% |
| /( Не срабатывает |
защита от перенапряжения) |
Примечание: цикл скачка нагрузки 4 мс. |
1.2.4 Перерегулирование выхода
Выходное напряжение
Напряжение перерегулирования
|
Запуск
Выключение
| 45°C-75°C |
≤1% |
| ≤1% |
Примечание: Диапазон нагрузки во время теста: от минимального до максимального. 310 ±10 В переменного тока Выходное напряжение |
| 1.3.5 |
3-8 с |
3-8 с |
Примечание: Время задержки запуска - это время от включения переменного тока до достижения выходного напряжения 42 В постоянного тока.
1.2.6 Преобразование мощности
| 45°C-75°C |
Линейное снижение>75°C |
176-200 В переменного тока
Линейное снижение
| 176 В переменного тока |
4000 Вт 85-176 В переменного тока |
| Линейное снижение |
85 В переменного тока |
| 1600 Вт |
≤2 мВ |
| Выше приведена кривая, ограничивающая максимальную выходную мощность в зависимости от входного напряжения; все являются теоретическими предельными значениями, и фактический предел будет иметь некоторое отклонение из-за точности входного напряжения (±2 В), точности выходного напряжения (±0,6%) и точности выходного тока (0,8 А); Погрешность напряжения точки преобразования мощности составляет <±2 В. |
1.2.7 Выходная характеристика |
| Примечания: Выше приведены теоретические предельные значения, фактический предел будет иметь некоторое отклонение из-за точности тока (погрешность тока <±0,8 А). |
≤2 мВ |
| Выходное напряжение |
220 В переменного тока при 25°C |
+53,5 В
3-8 с
Примечание: Время задержки запуска - это время от включения переменного тока до достижения выходного напряжения 42 В1.2.8 Кривая снижения мощности при перегреве
Температура
Примечание≤45°C
С выходом
| 45°C-75°C |
Линейное снижение>75°C |
| 1.3.5 |
Примечание: |
Входное напряжение более 200 В переменного тока, выход 53,5-58 В основан на верхней границе мощности, а выход 42-53,5 В основан на внешних характеристиках и соотношении ограничения мощности; Входное напряжение менее 200 В переменного тока, и выход 53,5-58 В ограничен пропорционально ограничению входной мощности; выход 42-53,5 В ограничен пропорционально внешним характеристикам и ограничению входной мощности.
Выше приведены теоретические предельные значения, и фактический предел будет иметь некоторое отклонение из-за точности температуры окружающей среды (±2°), точности входного напряжения (±2 В), точности выходного напряжения (±0,6%) и точности выходного тока (0,8 А); Погрешность температуры окружающей среды номинальной точки составляет менее ±2°.
|
1.2.9
Шумовое напряжение
|
45°C-75°C |
| 1.5 |
Примечание |
| Индикатор светодиода питания установлен сбоку панели питания. Состояние выхода показано в таблице ниже. |
≤2 мВ |
| Индикатор |
≤50 мВ |
3,4-150 кГц
≤20 мВ
150-30000 кГц
Дискретное шумовое напряжение
≤5 мВ ≤3 мВ
| ≤3 мВ |
150-200 кГц |
45°C-75°C |
| 200-500 кГц |
Защита от перенапряжения может быть разделена на внутреннюю и внешнюю защиту от перенапряжения. Диапазон неисправностей внутренней защиты от перенапряжения составляет 58,5-60,5 В постоянного тока, который может быть установлен мониторингом. В случае неисправности модуль блокируется. Если внешнее напряжение превышает 63 В постоянного тока и длится более 500 мс, модуль блокируется. После входа в состояние защиты блокировки машины необходимо сначала отключить питание переменного тока, а затем снова включить питание, чтобы блок питания мог работать снова. |
|
| 500-30000 кГц |
1.3 |
+53,5 В |
| 1.3.1 Короткое замыкание на выходе |
защита |
| Выходное напряжение |
Примечание |
+53,5 В |
| Длительное короткое замыкание, может быть автоматически восстановлено после исчезновения короткого замыкания |
1.3.2 Защита от перенапряжения на выходе |
| Защита от перенапряжения может быть разделена на внутреннюю и внешнюю защиту от перенапряжения. Диапазон неисправностей внутренней защиты от перенапряжения составляет 58,5-60,5 В постоянного тока, который может быть установлен мониторингом. В случае неисправности модуль блокируется. Если внешнее напряжение превышает 63 В постоянного тока и длится более 500 мс, модуль блокируется. После входа в состояние защиты блокировки машины необходимо сначала отключить питание переменного тока, а затем снова включить питание, чтобы блок питания мог работать снова. |
1.3.3 Предупреждение о пониженном напряжении на выходе |
| Диапазон составляет 37-39 В постоянного тока. Когда он ниже значения предупреждения о пониженном напряжении, он будет работать нормально и сообщать о тревоге. |
1.3.4 |
Защита от перенапряжения на входе Входное напряжение
Примечание310 ±10 В переменного тока Защита модуля: предупреждение о температуре;
| Точка восстановления возвращается >10 В |
(Модуль находится в режиме гибернации и отключен, и сбой питания электросети не сообщается как сбой модуля). |
| 1.3.5 |
Защита от пониженного напряжения на входе |
Входное напряжение Защита модуля: предупреждение о температуре;
80 ±5 В переменного тока
Выход отключен, напряжение может быть восстановлено после нормализации 80-95 В переменного тока
Восстановление выхода, точка восстановления выхода возвращается >5 В
1.3.6 Защита от перегрева Температура Примечание≤45°C
| После прерывания связи между модулем выпрямителя и мониторингом на 1 минуту, модуль выпрямителя запускается, и значения выходного напряжения и ограничения тока возвращаются к значениям по умолчанию. |
45°C-75°C |
| Мощность модуля линейно снижается до 2000 Вт |
1) Функция регулировки напряжения и тока: для обеспечения требований к плавающему заряду батареи и требований к регулировке напряжения; |
| |
Отключение, самовосстановление после отключения температуры >10°C |
1.4 Функция связи
между модулем выпрямителя и модулем мониторинга Защита модуля: предупреждение о температуре;
| После прерывания связи между модулем выпрямителя и мониторингом на 1 минуту, модуль выпрямителя запускается, и значения выходного напряжения и ограничения тока возвращаются к значениям по умолчанию. |
(Модуль находится в режиме гибернации и отключен, и сбой питания электросети не сообщается как сбой модуля). |
| Основная информация мониторинга модуля выпрямителя следующая: |
1) Функция регулировки напряжения и тока: для обеспечения требований к плавающему заряду батареи и требований к регулировке напряжения; |
| 2) Управление включением/выключением одного модуля; |
3) Обратная связь информации о защите и тревоге: |
Сбой электросети: Сбой электросети (перенапряжение на входе переменного тока);Защита модуля: предупреждение о температуре;
| Сбой модуля: отсутствие выхода из-за отключения при перенапряжении, сбоя вентилятора, отключения при перегреве или других внутренних причин модуля; |
(Модуль находится в режиме гибернации и отключен, и сбой питания электросети не сообщается как сбой модуля). |
| 1.5 |
Светодиод |
| Индикатор светодиода питания установлен сбоку панели питания. Состояние выхода показано в таблице ниже. |
Обязательный знак |
| Индикатор |
Нормальный |
Аномальный Причина аномалии Индикатор работы питания Цвет Состояние Состояние
Сбой питания (нет входа переменного тока, перенапряжение на входе переменного тока), нет выхода модуля.
Предупреждающий индикатор
Зеленый
Яркий
Неисправен
Предупреждение о температуре (температура окружающей среды превышает 65°C ~ отключение при перегреве). Гибернация (модуль только включает индикатор тревоги, модуль не сообщает о тревоге). Прерывание связи (мигание предупреждающего индикатора). Предупреждение о перенапряжении на входе (напряжение на входе превышает 290 В переменного тока ~ защита от перенапряжения).
Индикатор неисправности
Желтый
Неисправен
Яркий
Перенапряжение на входе, пониженное напряжение на входе, перенапряжение на выходе, перенапряжение на шине, пониженное напряжение на шине, сбой вентилятора, перегрев окружающей среды, ошибка типа входного напряжения, аномалия выборки температуры окружающей среды NTC, сверхвысокое входное напряжение.
2. Изоляция
производительность 2.1
Сопротивление изоляции
| Вход-выход |
Испытательное напряжение 500 В постоянного тока, сопротивление изоляции ≥2 МОм |
(Нормальное атмосферное давление, комнатная температура, относительная влажность <90%, без конденсации) |
Вход к защищенной области |
Выход к защищенной области |
| 2.2 |
Выдерживает |
Вход-выход |
Вход-выход |
Постоянное напряжение 4240 В постоянного тока, 1 минута, ≤1 мА |
| Вход к |
защищенной области |
Безопасность источника питания соответствует следующим стандартам: |
3. Стандарты безопасности |
защищенной области |
| Эквивалентное постоянное напряжение 710 В постоянного тока, 1 минута, ≤1 мА |
Примечание: Если в цепи есть устройство молниезащиты, испытание напряжением должно проводиться после открытия газового разрядника, входные линии должны быть коротко замкнуты (L&N) вместе, и все выходные линии должны быть коротко замкнуты вместе. |
3. Стандарты безопасности |
Безопасность источника питания соответствует следующим стандартам: |
GB4943 |
IEC/EN60950 IEC/EN62368-1 Сертификация безопасности источника питания:Сертификация CE (требования директив LVD и EMC)
