Блок полевого надзора ФСУ для протокола обработки сигналов сбора данных в системе электропитания телекоммуникационного оборудования базовой станции
Детали продукта
ФСУ системы электропитания телекоммуникационного оборудования
,Блок полевого надзора ФСУ
,Связь Блок полевого надзора ФСУ
Полевое подразделение надзора с поддержкой сбора и обработки данных Интеллектуальные протоколы и связь для телекоммуникационной энергосистемы базовых станций
1) Введение:

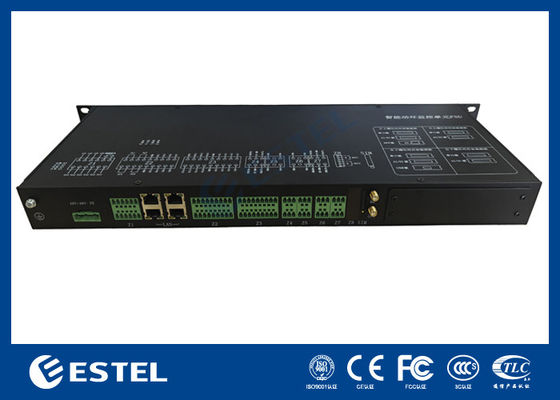

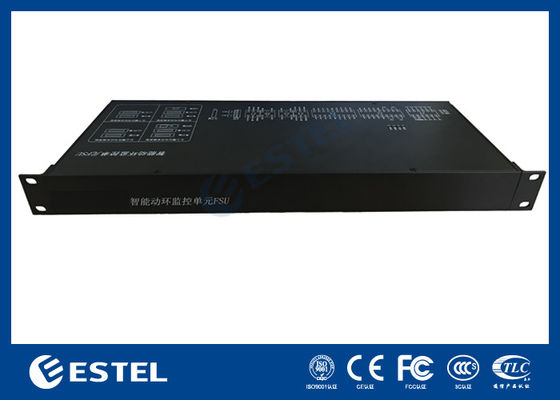

PM5000TT представляет собой новое устройство полевого надзора (FSU) для телекоммуникационных станций и наружных интегрированных электрокабинетов, оно разработано с встроенным беспроводным модулем 4G.
Он используется для получения различных параметров окружающей среды поля, параметров работы силового оборудования и различных видов сигналов тревоги с значением переключателя,для выполнения функций сбора и хранения данных, управление выходом, дистанционная связь и т.д.
2) Технические параметры:
| Позиции | Параметр | Описание |
| Ввод ИИ/ИИ | 8 |
0-5В аналоговый или цифровой вход; Точность аналогового сбора: 0,5%; Точность сбора DI: 100%; |
| Входные данные | 16 | Точность получения: 100% |
| DO Выпуск | 4 | 1А/30В, DO Точность: 100% |
| Интеллектуальный интерфейс (южный интерфейс) | 8 |
4 конфигурируемых серийных порта R232/485; 4 серийных порта RS485; 1200-19200 bps; |
| RJ-45 | 4 |
10M/100M Ethernet-порты; IEEE 802.3 10/100 Base-T; |
| 4G (Северный интерфейс) | 1 | Встроенный модуль 4G для нескольких стандартов |
| Выход 12 В постоянного тока | 6 |
12 ВДС±10%, ток > 2 А; мощность > 15 Вт Электрическое питание для датчика |
| Вспышка | 4G | Хранение исторических данных в течение 3 месяцев |
| Светодиодные | 4 | Сила, работа, сеть, сигнализация |
| Силовое питание | -36 до -72VDC | Противообратный |
| Размеры и монтаж | 1U, 180 мм | 19-дюймовое шасси с 1U-раком |
| Операционная температура | -20 до 60°C | |
| Операция "Влажность" | 95% | |
| Силовой порт молнии | Общий режим: 5KA; режим разницы: 5KA | |
| Сигнальная портовая молния | Общий режим: 3KA; режим разницы: 2KA | |
| Уровень защиты | IP20 | |
| Потребление энергии | 25 Вт | |
| MTBF | >100000 ч | |
| Смотрительная собака | Хардверный сторожевой |
3) Мониторинг и контроль состояния окружающей среды
- Температура и влажность - с помощью датчика T&H
- Статус дыма - через датчик дыма
- Датчик движения - с помощью инфракрасного и микроволнового двойного пассивного датчика
- Статус регистрации воды - с помощью датчика воды
- Видеосъемка и хранение - с помощью IP-камеры
- Дистанционное управление освещением - через контроллер освещения
- Дистанционное управление входом - через контроллер охраны входа
4) Интерфейс пользователя:
Это оборудование обеспечивает удобный интерфейс, обеспечивающий легкий доступ и просмотр всех контролируемых параметров системы пользователя.Пользователь может реализовать одноклик проверки статуса каждого сайта.

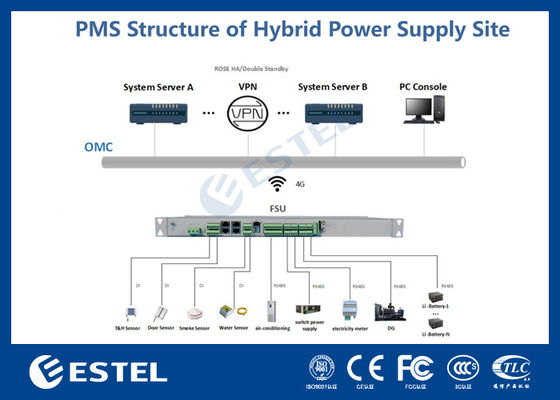

5) Топология сети:
Это оборудование поддерживает подключение нескольких источников питания, включая основную энергию, солнечную энергию и дизельный генератор.Он осуществляет всесторонний мониторинг и контроль окружающей среды и состояния питания., включая параметры температуры и влажности, доступ к двери, дым, погружение в воду, кондиционер, переключатель мощности, электросчетчик, состояние дизельного генератора, состояние зарядки батареи.Ниже приведена основная топология его соединения в системе пользователя:
-
